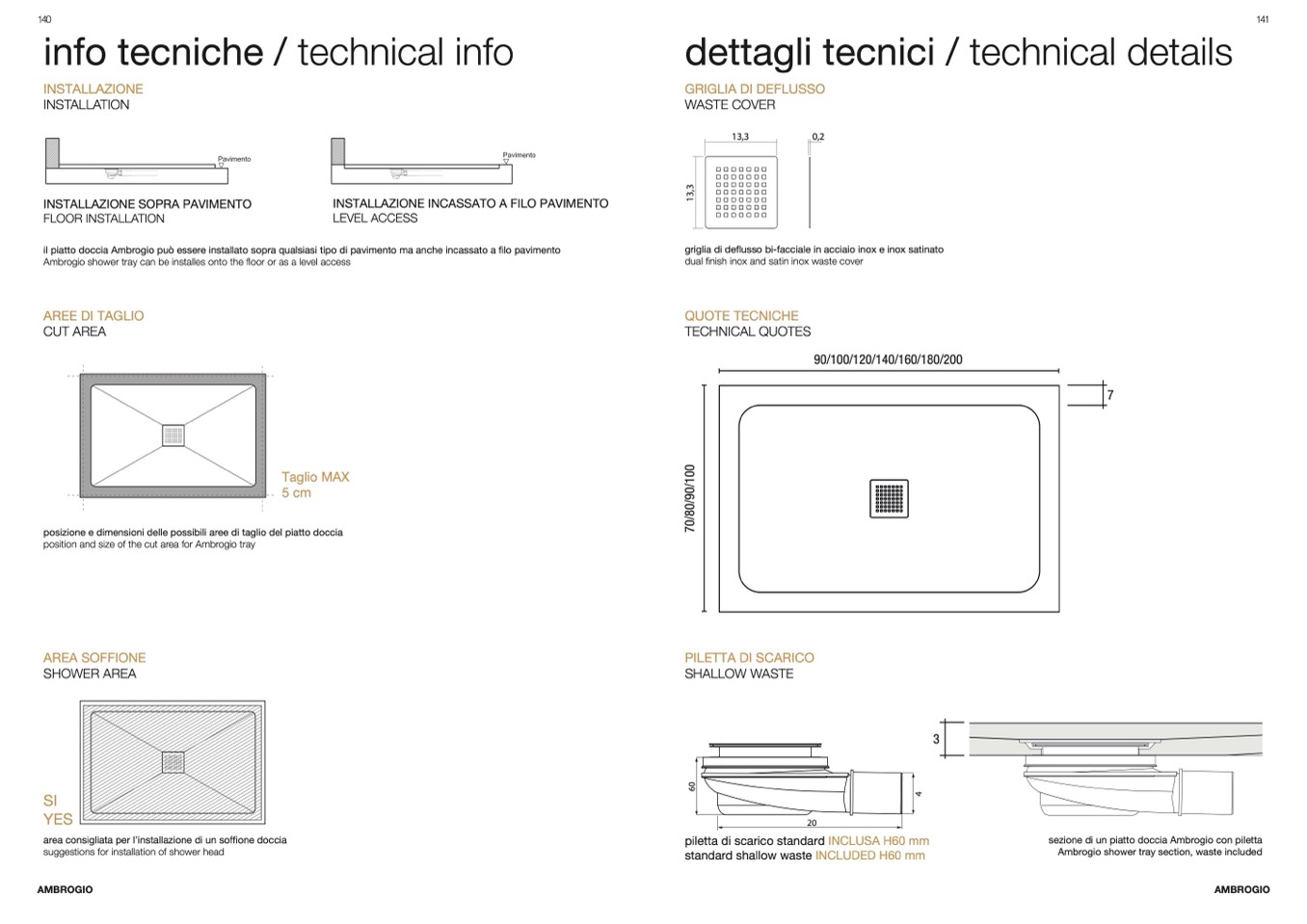

info tecniche / technical info

141

INSTALLAZIONE

INSTALLATION

INSTALLAZIONE SOPRA PAVIMENTO

FLOOR INSTALLATION

dettagli tecnici / technical details

GRIGLIA DI DEFLUSSO

il piatto doccia Ambrogio pu

ò essere installato sopra qualsiasi tipo di pavimento ma anche incassato a

filo pavimento

Ambrogio shower tray can be installes onto the

floor or as a level access

griglia di de

flusso bi-facciale in acciaio inox e inox satinato

dual

finish inox and satin inox waste cover

AREE DI TAGLIO

CUT AREA

QUOTE TECNICHE

TECHNICAL QUOTES

0

1

/

0

9

/

0

8

/

0

7

posizione e dimensioni delle possibili aree di taglio del piatto doccia

position and size of the cut area for Ambrogio tray

AREA SOFFIONE

SHOWER AREA

SI

YES

area consigliata per l’installazione di un sof

fione doccia

suggestions for installation of shower head

PILETTA DI SCARICO

SHALLOW WASTE

AMBROGIO

AMBROGIO

Taglio MAX

5 cm

INSTALLAZIONE INCASSATO A FILO PAVIMENTO

LEVEL ACCESS

13,3

0,2

3

,

3

1

WASTE COVER

0

6

4

20

piletta di scarico standard INCLUSA H60 mm

standard shallow waste INCLUDED H60 mm

sezione di un piatto doccia Ambrogio con piletta

Ambrogio shower tray section, waste included

90/100/120/140/160/180/200

3

7
