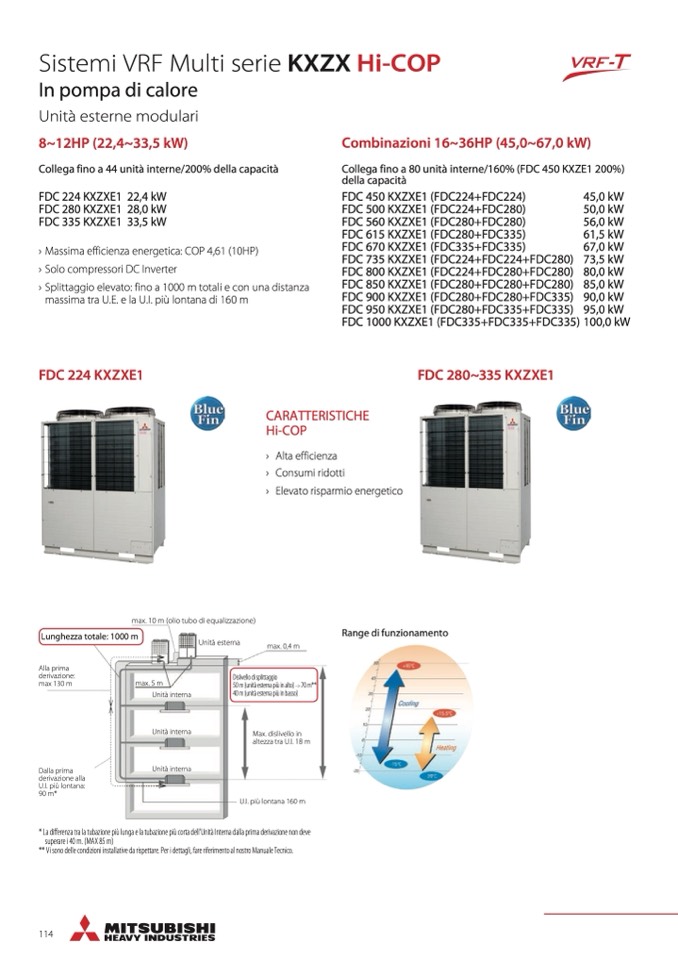

Sistemi VRF Multi serie KXZX Hi-COP

In pompa di calore

Unità esterne modulari

8~12HP (22,4~33,5 kW)

Collega fino a 44 unità interne/200% della capacità

FDC 224 KXZXE1 22,4 kW

FDC 280 KXZXE1 28,0 kW

FDC 335 KXZXE1 33,5 kW

› Massima efficienza energetica: COP 4,61 (10HP)

› Solo compressori DC Inverter

› Splittaggio elevato: fino a 1000 m totali e con una distanza

massima tra U.E. e la U.I. più lontana di 160 m

FDC 224 KXZXE1

max. 10 m (olio tubo di equalizzazione)

Collega fino a 80 unità interne/160% (FDC 450 KXZE1 200%)

della capacità

Combinazioni 16~36HP (45,0~67,0 kW)

FDC 450 KXZXE1 (FDC224+FDC224)

FDC 500 KXZXE1 (FDC224+FDC280)

FDC 560 KXZXE1 (FDC280+FDC280)

FDC 615 KXZXE1 (FDC280+FDC335)

FDC 670 KXZXE1 (FDC335+FDC335)

FDC 735 KXZXE1 (FDC224+FDC224+FDC280)

FDC 800 KXZXE1 (FDC224+FDC280+FDC280)

FDC 850 KXZXE1 (FDC280+FDC280+FDC280)

FDC 900 KXZXE1 (FDC280+FDC280+FDC335)

FDC 950 KXZXE1 (FDC280+FDC335+FDC335)

FDC 1000 KXZXE1 (FDC335+FDC335+FDC335)

FDC 280~335 KXZXE1

45,0 kW

50,0 kW

56,0 kW

61,5 kW

67,0 kW

73,5 kW

80,0 kW

85,0 kW

90,0 kW

95,0 kW

100,0 kW

Alla prima

derivazione:

max 130 m

Dalla prima

derivazione alla

U.I. più lontana:

90 m*

max. 5 m

Unità interna

Unità interna

Unità interna

Dislivello di splittaggio

50 m (unità esterna più in alto)

–>

70 m**

40 m (unità esterna più in basso)

Max. dislivello in

altezza tra U.I. 18 m

U.I. più lontana 160 m

CARATTERISTICHE

Hi-COP

› Alta efficienza

› Consumi ridotti

› Elevato risparmio energetico

Lunghezza totale: 1000 m

Unità esterna

Range di funzionamento

max. 0,4 m

* La differenza tra la tubazione più lunga e la tubazione più corta dell’Unità Interna dalla prima derivazione non deve

superare i 40 m. (MAX 85 m)

** Vi sono delle condizioni installative da rispettare. Per i dettagli, fare riferimento al nostro Manuale Tecnico.

114
