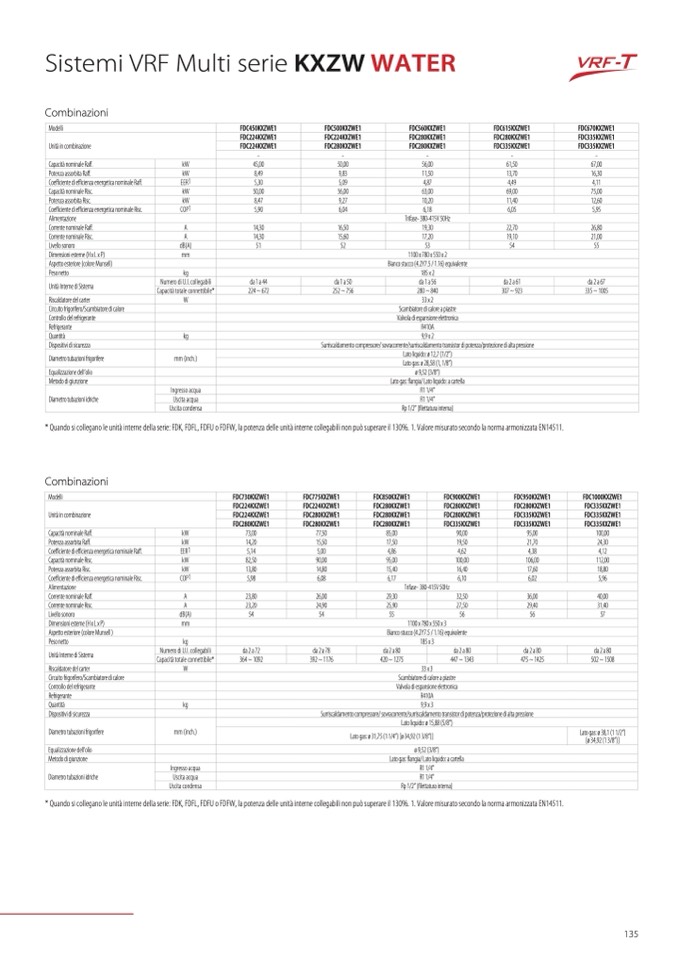

Sistemi VRF Multi serie KXZW WATER
Combinazioni
Modelli
FDC450KXZWE1 FDC500KXZWE1 FDC560KXZWE1 FDC615KXZWE1 FDC670KXZWE1
Unità in combinazione
FDC224KXZWE1 FDC224KXZWE1 FDC280KXZWE1 FDC280KXZWE1 FDC335KXZWE1
FDC224KXZWE1 FDC280KXZWE1 FDC280KXZWE1 FDC335KXZWE1 FDC335KXZWE1
- - - - -
Capacità nominale Raff.
kW 45,00 50,00 56,00 61,50 67,00
Potenza assorbita Raff.
kW 8,49 9,83 11,50 13,70 16,30
Coefficiente di efficienza energetica nominale Raff.
EER1 5,30 5,09 4,87 4,49 4,11
Capacità nominale Risc.
kW 50,00 56,00 63,00 69,00 75,00
Potenza assorbita Risc.
kW 8,47 9,27 10,20 11,40 12,60
Coefficiente di efficienza energetica nominale Risc.
COP1 5,90 6,04 6,18 6,05 5,95
Alimentazione Trifase- 380-415V 50Hz
Corrente nominale Raff.
A 14,30 16,50 19,30 22,70 26,80
Corrente nominale Risc. A 14,30 15,60 17,20 19,10 21,00
Livello sonoro
dB(A) 51 52 53 54 55
Dimensioni esterne (H x L x P)
mm 1100x780x550x2
Aspetto esteriore (colore Munsell)
Bianco stucco (4.2Y7.5 / 1.16) equivalente
Peso netto kg 185x2
Unità Interne di Sistema
Numero di U.I. collegabili da1a44 da1a50 da1a56 da2a61 da2a67
Capacità totale connettibile* 224 ~ 672 252 ~ 756 280 ~ 840 307 ~ 923 335 ~ 1005
Riscaldatore del carter
W 33x2
Circuito frigorifero/Scambiatore di calore
Scambiatore di calore a piastre
Controllo del refrigerante
Valvola di espansione elettronica
Refrigerante
R410A
Quantità
kg
9,9x2
Dispositivi di sicurezza
Surriscaldamento compressore/ sovracorrente/surriscaldamento transistor di potenza/protezione di alta pressione
Diametro tubazioni frigorifere mm (inch.)
Lato liquido: ø 12,7 (1/2”)
Lato gas: ø 28,58 (1, 1/8”)
Equalizzazione dell’olio
ø 9,52 (3/8”)
Metodo di giunzione
Lato gas: flangia/ Lato liquido: a cartella
Diametro tubazioni idriche
Ingresso acqua
R1 1/4”
Uscita acqua
R1 1/4”
Uscita condensa
Rp 1/2” (filettatura interna)
* Quando si collegano le unità interne della serie: FDK, FDFL, FDFU o FDFW, la potenza delle unità interne collegabili non può superare il 130%. 1. Valore misurato secondo la norma armonizzata EN14511.
Combinazioni
Modelli
FDC730KXZWE1 FDC775KXZWE1 FDC850KXZWE1
FDC900KXZWE1
FDC950KXZWE1 FDC1000KXZWE1
Unità in combinazione
FDC224KXZWE1 FDC224KXZWE1 FDC280KXZWE1
FDC280KXZWE1 FDC280KXZWE1 FDC335KXZWE1
FDC224KXZWE1 FDC280KXZWE1 FDC280KXZWE1
FDC280KXZWE1
FDC335KXZWE1 FDC335KXZWE1
FDC280KXZWE1 FDC280KXZWE1 FDC280KXZWE1
FDC335KXZWE1 FDC335KXZWE1 FDC335KXZWE1
Capacità nominale Raff.
kW 73,00 77,50 85,00
90,00
95,00 100,00
Potenza assorbita Raff.
kW 14,20 15,50 17,50
19,50
21,70 24,30
Coefficiente di efficienza energetica nominale Raff.
EER1 5,14 5,00 4,86
4,62
4,38 4,12
Capacità nominale Risc.
kW 82,50 90,00 95,00
100,00
106,00 112,00
Potenza assorbita Risc.
kW 13,80 14,80 15,40
16,40
17,60 18,80
Coefficiente di efficienza energetica nominale Risc.
COP1 5,98 6,08 6,17
6,10
6,02 5,96
Alimentazione Trifase- 380-415V 50Hz
Corrente nominale Raff.
A 23,80 26,00 29,30
32,50
36,00 40,00
Corrente nominale Risc.
A 23,20 24,90 25,90
27,50
29,40 31,40
Livello sonoro
dB(A) 54 54 55
56
56 57
Dimensioni esterne (H x L x P) mm 1100x780x550x3
Aspetto esteriore (colore Munsell )
Bianco stucco (4.2Y7.5 / 1.16) equivalente
Peso netto
kg
185x3
Unità Interne di Sistema
Numero di U.I. collegabili da2a72 da2a78 da2a80
da2a80
da2a80 da2a80
Capacità totale connettibile* 364 ~ 1092 392 ~ 1176 420 ~ 1275
447 ~ 1343
475 ~ 1425 502 ~ 1508
Riscaldatore del carter
W 33x3
Circuito frigorifero/Scambiatore di calore
Scambiatore di calore a piastre
Controllo del refrigerante
Valvola di espansione elettronica
Refrigerante
R410A
Quantità
kg
9,9x3
Dispositivi di sicurezza
Surriscaldamento compressore/ sovracorrente/surriscaldamento transistor di potenza/protezione di alta pressione
Diametro tubazioni frigorifere mm (inch.)
Lato liquido: ø 15,88 (5/8”)
Lato gas: ø 31,75 (1 1/4”) [ø 34,92 (1 3/8”)]
Lato gas: ø 38,1 (1 1/2”)
[ø 34,92 (1 3/8”)]
Equalizzazione dell’olio ø 9,52 (3/8”)
Metodo di giunzione
Lato gas: flangia/ Lato liquido: a cartella
Diametro tubazioni idriche
Ingresso acqua
R1 1/4”
Uscita acqua
R1 1/4”
Uscita condensa
Rp 1/2” (filettatura interna)
* Quando si collegano le unità interne della serie: FDK, FDFL, FDFU o FDFW, la potenza delle unità interne collegabili non può superare il 130%. 1. Valore misurato secondo la norma armonizzata EN14511.
