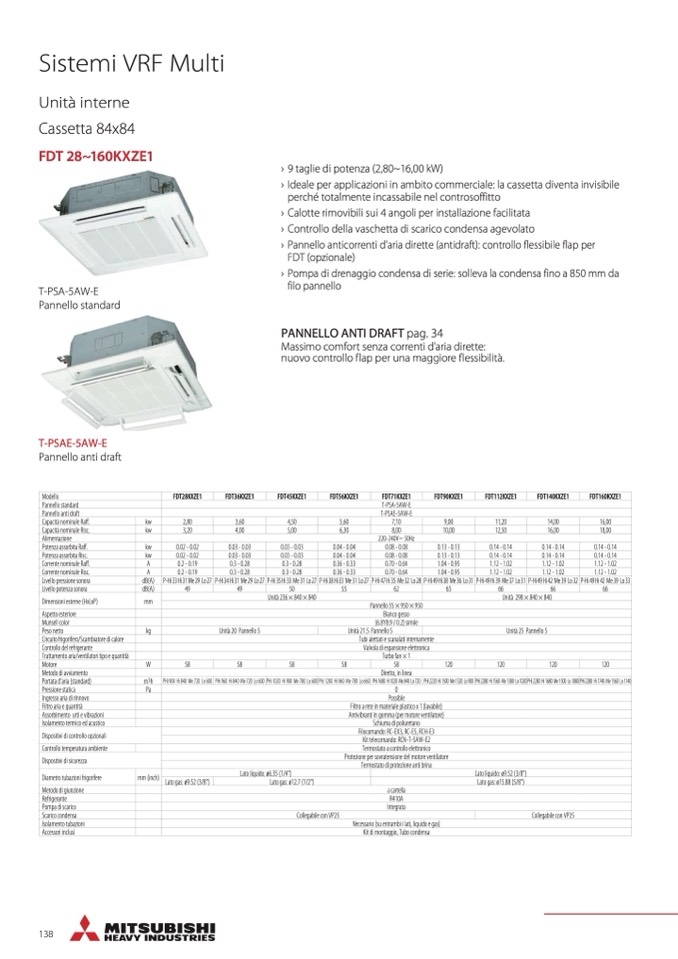

Sistemi VRF Multi

Unità interne

Cassetta 84x84

FDT 28~160KXZE1

T-PSA-5AW-E

Pannello standard

T-PSAE-5AW-E

Pannello anti draft

› 9 taglie di potenza (2,80~16,00 kW)

› Ideale per applicazioni in ambito commerciale: la cassetta diventa invisibile

perché totalmente incassabile nel controsoffitto

› Calotte rimovibili sui 4 angoli per installazione facilitata

› Controllo della vaschetta di scarico condensa agevolato

› Pannello anticorrenti d’aria dirette (antidraft): controllo flessibile flap per

FDT (opzionale)

› Pompa di drenaggio condensa di serie: solleva la condensa fino a 850 mm da

filo pannello

PANNELLO ANTI DRAFT pag. 34

Massimo comfort senza correnti d'aria dirette:

nuovo controllo flap per una maggiore flessibilità.

Modello

FDT28KXZE1

FDT36KXZE1

FDT45KXZE1

FDT56KXZE1

FDT71KXZE1 FDT90KXZE1

FDT112KXZE1

FDT140KXZE1 FDT160KXZE1

Pannello standard T-PSA-5AW-E

Pannello anti draft

T-PSAE-5AW-E

Capacità nominale Raff.

kw 2,80

3,60

4,50

5,60

7,10 9,00

11,20

14,00 16,00

Capacità nominale Risc.

kw 3,20

4,00

5,00

6,30

8,00 10,00

12,50

16,00 18,00

Alimentazione 220-240V~ 50Hz

Potenza assorbita Raff.

kw 0.02 - 0.02

0.03 - 0.03

0.03 - 0.03

0.04 - 0.04

0.08 - 0.08 0.13 - 0.13

0.14 - 0.14

0.14 - 0.14 0.14 - 0.14

Potenza assorbita Risc.

kw 0.02 - 0.02

0.03 - 0.03

0.03 - 0.03

0.04 - 0.04

0.08 - 0.08 0.13 - 0.13

0.14 - 0.14

0.14 - 0.14 0.14 - 0.14

Corrente nominale Raff.

A 0.2 - 0.19

0.3 - 0.28

0.3 - 0.28

0.36 - 0.33

0.70 - 0.64 1.04 - 0.95

1.12 - 1.02

1.12 - 1.02 1.12 - 1.02

Corrente nominale Risc.

A 0.2 - 0.19

0.3 - 0.28

0.3 - 0.28

0.36 - 0.33

0.70 - 0.64 1.04 - 0.95

1.12 - 1.02

1.12 - 1.02 1.12 - 1.02

Livello pressione sonora dB(A) P-Hi33Hi31Me29 Lo27

P-Hi34Hi31 Me29 Lo27 P-Hi35Hi33 Me31 Lo27 P-Hi38Hi33 Me31 Lo27 P-Hi47Hi35 Me32 Lo28 P-Hi49Hi38 Me36 Lo31 P-Hi49Hi39 Me37 Lo31 P-Hi49Hi42 Me39 Lo32 P-Hi49Hi42 Me39 Lo33

Livello potenza sonora

dB(A) 49

49

50

55

62 65

66

66 66

Dimensioni esterne (HxLxP) mm

Unità 236 × 840 × 840 Unità 298 × 840 × 840

Pannello 35 × 950 × 950

Aspetto esteriore

Bianco gesso

Munsell color

(6.8Y8.9 / 0.2) simile

Peso netto

kg

Unità 20 Pannello 5

Unità 21.5 Pannello 5

Unità 25 Pannello 5

Circuito frigorifero/Scambiatore di calore Tubi alettati e scanalati internamente

Controllo del refrigerante Valvola di espansione elettronica

Trattamento aria/ventilatori tipo e quantità

Turbo fan × 1

Motore

W 58

58

58

58

58 120

120

120 120

Metodo di avviamento Diretto, in linea

Portata d’aria (standard)

m3h PHi 900 Hi 840 Me 720 Lo 600

PHi 960 Hi 840 Me 720 Lo 600

PHi 1020 Hi 900 Me 780 Lo 600

PHi 1200 Hi 960 Me 780 Lo 660

PHi1680 Hi1020 Me840 Lo720 PHi2220 Hi1500 Me1320 Lo900

PHi2280 Hi1560 Me1380 Lo1020

PHi2280 Hi1680 Me1500 Lo1080 PHi2280 Hi1740 Me1560 Lo1140

Pressione statica Pa 0

Ingresso aria di rinnovo

Possible

Filtro aria e quantità

Filtro a rete in materiale plastico x 1 (lavabile)

Assorbimento urti e vibrazioni

Antivibranti in gomma (per motore ventilatore)

Isolamento termico ed acustico

Schiuma di poliuretano

Dispositivi di controllo opzionali

Filocomando: RC-EX3, RC-E5, RCH-E3

Kit telecomando: RCN-T-5AW-E2

Controllo temperatura ambiente

Termostato a controllo elettronico

Dispositivi di sicurezza

Protezione per sovratensione del motore ventilatore

Termostato di protezione anti brina

Diametro tubazioni frigorifere mm (inch)

Lato liquido: ø6.35 (1/4”)

Lato liquido: ø9.52 (3/8”)

Lato gas: ø9.52 (3/8”) Lato gas: ø12.7 (1/2”)

Lato gas: ø15.88 (5/8”)

Metodo di giunzione a cartella

Refrigerante

R410A

Pompa di scarico Integrata

Scarico condensa

Collegabile con VP25

Collegabile con VP25

Isolamento tubazioni Necessario (su entrambi i lati, liquido e gas)

Accessori inclusi

Kit di montaggio, Tubo condensa

138
