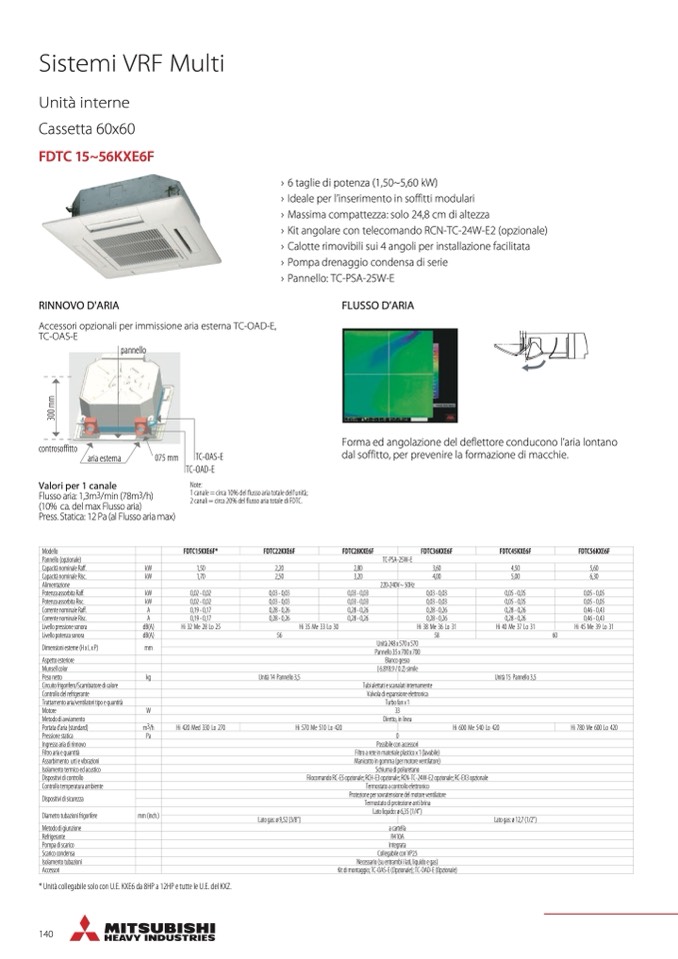

Sistemi VRF Multi

Unità interne

Cassetta 60x60

FDTC 15~56KXE6F

RINNOVO D'ARIA

Accessori opzionali per immissione aria esterna TC-OAD-E,

TC-OAS-E

› 6 taglie di potenza (1,50~5,60 kW)

› Ideale per l’inserimento in soffitti modulari

› Massima compattezza: solo 24,8 cm di altezza

› Kit angolare con telecomando RCN-TC-24W-E2 (opzionale)

› Calotte rimovibili sui 4 angoli per installazione facilitata

› Pompa drenaggio condensa di serie

› Pannello: TC-PSA-25W-E

FLUSSO D’ARIA

Forma ed angolazione del deflettore conducono l’aria lontano

dal soffitto, per prevenire la formazione di macchie.

controsoffitto

pannello

aria esterna

075 mm

TC-OAS-E

TC-OAD-E

Note:

1 canale = circa 10% del flusso aria totale dell'unità;

2 canali = circa 20% del flusso aria totale di FDTC.

Valori per 1 canale

Flusso aria: 1,3m3/min (78m3/h)

(10% ca. del max Flusso aria)

Press. Statica: 12 Pa (al Flusso aria max)

Modello FDTC15KXE6F*

FDTC22KXE6F

FDTC28KXE6F FDTC36KXE6F

FDTC45KXE6F

FDTC56KXE6F

Pannello (opzionale) TC-PSA-25W-E

Capacità nominale Raff.

kW 1,50

2,20

2,80 3,60

4,50

5,60

Capacità nominale Risc.

kW 1,70

2,50

3,20 4,00

5,00

6,30

Alimentazione 220-240V~ 50Hz

Potenza assorbita Raff. kW 0,02 - 0,02

0,03 - 0,03

0,03 - 0,03 0,03 - 0,03

0,05 - 0,05

0,05 - 0,05

Potenza assorbita Risc.

kW 0,02 - 0,02

0,03 - 0,03

0,03 - 0,03 0,03 - 0,03

0,05 - 0,05

0,05 - 0,05

Corrente nominale Raff.

A 0,19 - 0,17

0,28 - 0,26

0,28 - 0,26 0,28 - 0,26

0,28 - 0,26

0,46 - 0,43

Corrente nominale Risc.

A 0,19 - 0,17

0,28 - 0,26

0,28 - 0,26 0,28 - 0,26

0,28 - 0,26

0,46 - 0,43

Livello pressione sonora

dB(A) Hi32Me28Lo25

Hi35Me33Lo30

Hi38Me36Lo31

Hi40Me37Lo31

Hi45Me39Lo31

Livello potenza sonora dB(A)

56 58 60

Dimensioni esterne (H x L x P) mm

Unità 248 x 570 x 570

Pannello 35 x 700 x 700

Aspetto esteriore Bianco gesso

Munsell color

( 6.8Y8.9 / 0.2) simile

Peso netto

kg Unità14 Pannello3,5

Unità15 Pannello3,5

Circuito frigorifero/Scambiatore di calore Tubi alettati e scanalati internamente

Controllo del refrigerante

Valvola di espansione elettronica

Trattamento aria/ventilatori tipo e quantità Turbo fan x 1

Motore

W

33

Metodo di avviamento

Diretto, in linea

Portata d'aria (standard)

m3/h Hi 420 Med 330 Lo 270 Hi570Me510Lo420

Hi600Me540Lo420

Hi780Me600Lo420

Pressione statica

Pa 0

Ingresso aria di rinnovo Possibile con accessori

Filtro aria e quantità

Filtro a rete in materiale plastico x 1 (lavabile)

Assorbimento urtievibrazioni

Manicotto in gomma (per motore ventilatore)

Isolamento termico ed acustico

Schiuma di poliuretano

Dispositivi di controllo

Filocomando RC-E5 opzionale; RCH-E3 opzionale; RCN-TC-24W-E2 opzionale; RC-EX3 opzionale

Controllo temperatura ambiente Termostato a controllo elettronico

Dispositivi di sicurezza

Protezione per sovratensione del motore ventilatore

Termostato di protezione anti brina

Diametro tubazioni frigorifere mm (inch.)

Lato liquido: ø 6,35 (1/4")

Lato gas: ø 9,52 (3/8")

Lato gas: ø 12,7 (1/2")

Metodo di giunzione a cartella

Refrigerante

R410A

Pompa di scarico

Integrata

Scarico condensa

Collegabile con VP25

Isolamento tubazioni Necessario (su entrambi i lati, liquido e gas)

Accessori

Kit di montaggio; TC-OAS-E (Opzionale); TC-OAD-E (Opzionale)

* Unità collegabile solo con U.E. KXE6 da 8HP a 12HP e tutte le U.E. del KXZ.
