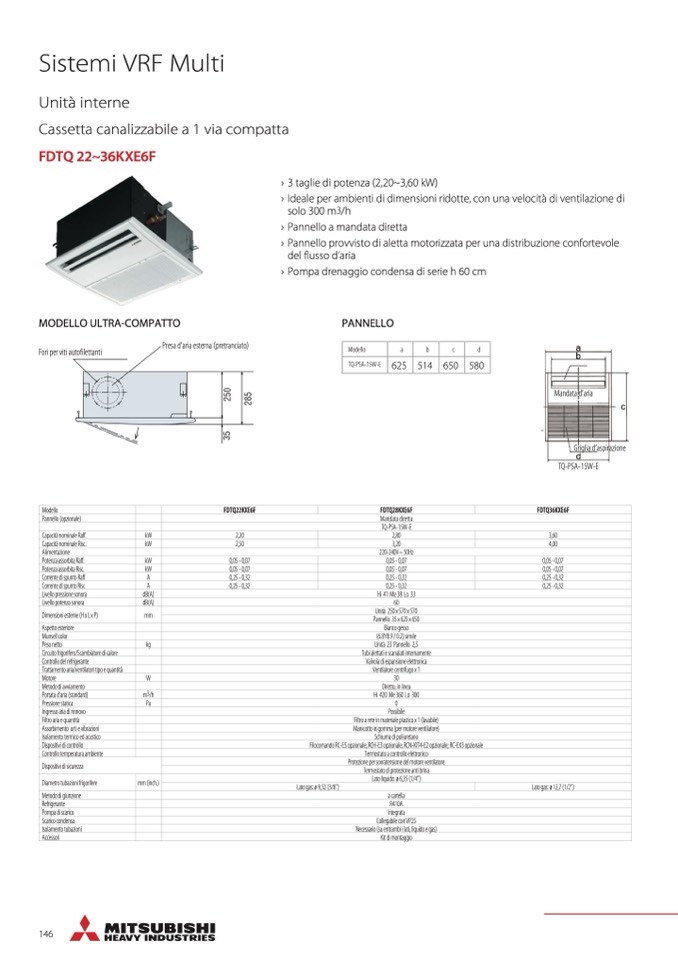

Sistemi VRF Multi

Unità interne

Cassetta canalizzabile a 1 via compatta

FDTQ 22~36KXE6F

MODELLO ULTRA-COMPATTO

› Pompa drenaggio condensa di serie h 60 cm

PANNELLO

› 3 taglie di potenza (2,20~3,60 kW)

› Ideale per ambienti di dimensioni ridotte, con una velocità di ventilazione di

solo 300 m3/h

› Pannello a mandata diretta

› Pannello provvisto di aletta motorizzata per una distribuzione confortevole

del flusso d’aria

Modello

a b

c

d

TQ-PSA-15W-E

625 514

650 580

Fori per viti autofilettanti

Presa d’aria esterna (pretranciato)

Mandata d’aria

Griglia d’aspirazione

TQ-PSA-15W-E

Modello FDTQ22KXE6F FDTQ28KXE6F FDTQ36KXE6F

Pannello (opzionale) Mandata diretta

TQ-PSA-15W-E

Capacità nominale Raff.

kW 2,20 2,80 3,60

Capacità nominale Risc.

kW 2,50 3,20 4,00

Alimentazione 220-240V~ 50Hz

Potenza assorbita Raff.

kW 0,05 - 0,07 0,05 - 0,07 0,05 - 0,07

Potenza assorbita Risc.

kW 0,05 - 0,07 0,05 - 0,07 0,05 - 0,07

Corrente di spunto Raff

A 0,25 - 0,32 0,25 - 0,32 0,25 - 0,32

Corrente di spunto Risc

A 0,25 - 0,32 0,25 - 0,32 0,25 - 0,32

Livello pressione sonora dB(A) Hi41Me38Lo33

Livello potenza sonora

dB(A)

60

Dimensioni esterne (H x L x P) mm

Unità 250x570x570

Pannello 35x625x650

Aspetto esteriore

Bianco gesso

Munsell color

(6.8Y8.9 / 0.2) simile

Peso netto

kg

Unità 23 Pannello 2,5

Circuito frigorifero/Scambiatore di calore

Tubi alettati e scanalati internamente

Controllo del refrigerante Valvola di espansione elettronica

Trattamento aria/ventilatori tipo e quantità

Ventilatore centrifugo x 1

Motore

W

30

Metodo di avviamento

Diretto, in linea

Portata d'aria (standard)

m3/h

Hi 420 Me360 Lo 300

Pressione statica Pa 0

Ingresso aria di rinnovo

Possibile

Filtro aria e quantità

Filtro a rete in materiale plastico x 1 (lavabile)

Assorbimento urtievibrazioni

Manicotto in gomma (per motore ventilatore)

Isolamento termico ed acustico

Schiuma di poliuretano

Dispositivi di controllo Filocomando RC-E5 opzionale; RCH-E3 opzionale; RCN-KIT4-E2 opzionale; RC-EX3 opzionale

Controllo temperatura ambiente

Termostato a controllo elettronico

Dispositivi di sicurezza

Protezione per sovratensione del motore ventilatore

Termostato di protezione anti brina

Diametro tubazioni frigorifere mm (inch.)

Lato liquido: ø 6,35 (1/4")

Lato gas: ø 9,52 (3/8")

Lato gas: ø 12,7 (1/2")

Metodo di giunzione a cartella

Refrigerante

R410A

Pompa di scarico

Integrata

Scarico condensa Collegabile con VP25

Isolamento tubazioni

Necessario (su entrambi i lati, liquido e gas)

Accessori

Kit di montaggio

146
