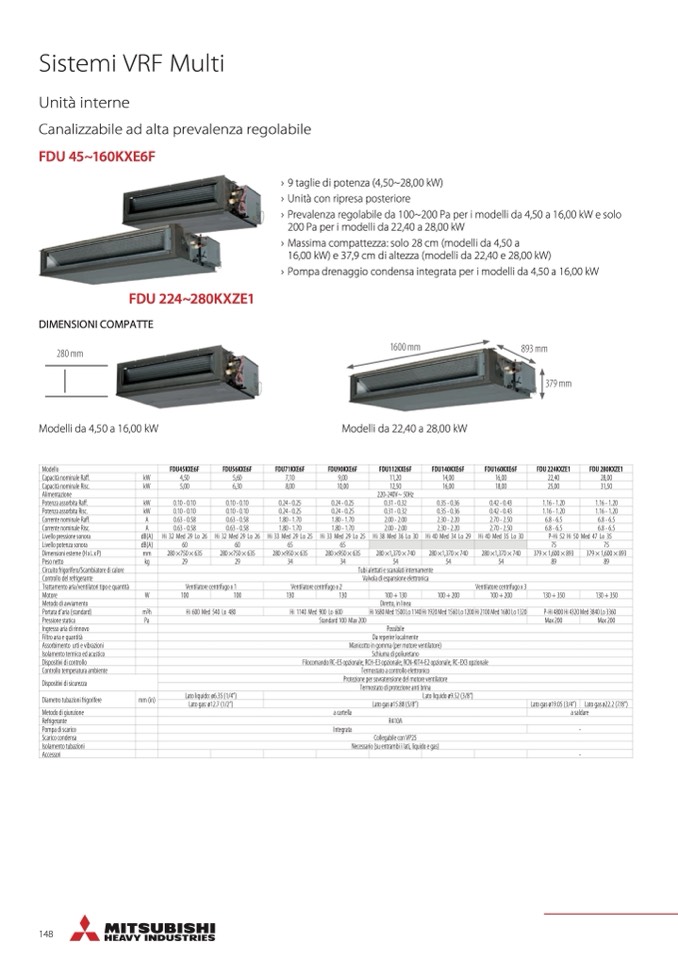

Sistemi VRF Multi

Unità interne

Canalizzabile ad alta prevalenza regolabile

FDU 45~160KXE6F

FDU 224~280KXZE1

DIMENSIONI COMPATTE

Modelli da 4,50 a 16,00 kW

› 9 taglie di potenza (4,50~28,00 kW)

› Unità con ripresa posteriore

› Prevalenza regolabile da 100~200 Pa per i modelli da 4,50 a 16,00 kW e solo

200 Pa per i modelli da 22,40 a 28,00 kW

› Massima compattezza: solo 28 cm (modelli da 4,50 a

16,00 kW) e 37,9 cm di altezza (modelli da 22,40 e 28,00 kW)

› Pompa drenaggio condensa integrata per i modelli da 4,50 a 16,00 kW

Modelli da 22,40 a 28,00 kW

Modello

FDU45KXE6F

FDU56KXE6F

FDU71KXE6F

FDU90KXE6F FDU112KXE6F

FDU140KXE6F

FDU160KXE6F

FDU 224KXZE1

FDU 280KXZE1

Capacità nominale Raff.

kW

4,50

5,60

7,10

9,00 11,20

14,00

16,00

22,40

28,00

Capacità nominale Risc.

kW

5,00

6,30

8,00

10,00 12,50

16,00

18,00

25,00

31,50

Alimentazione 220-240V~ 50Hz

Potenza assorbita Raff.

kW

0.10 - 0.10

0.10 - 0.10

0.24 - 0.25

0.24 - 0.25 0.31 - 0.32

0.35 - 0.36

0.42 - 0.43

1.16 - 1.20

1.16 - 1.20

Potenza assorbita Risc. kW

0.10 - 0.10 0.10 - 0.10

0.24 - 0.25 0.24 - 0.25 0.31 - 0.32

0.35 - 0.36 0.42 - 0.43

1.16 - 1.20 1.16 - 1.20

Corrente nominale Raff.

A

0.63 - 0.58

0.63 - 0.58

1.80 - 1.70

1.80 - 1.70 2.00 - 2.00

2.30 - 2.20

2.70 - 2.50

6.8 - 6.5

6.8 - 6.5

Corrente nominale Risc.

A

0.63 - 0.58

0.63 - 0.58

1.80 - 1.70

1.80 - 1.70 2.00 - 2.00

2.30 - 2.20

2.70 - 2.50

6.8 - 6.5

6.8 - 6.5

Livello pressione sonora

dB(A)

Hi 32 Med 29 Lo 26

Hi 32 Med 29 Lo 26

Hi 33 Med 29 Lo 25

Hi 33 Med 29 Lo 25 Hi 38 Med 36 Lo 30

Hi 40 Med 34 Lo 29

Hi 40 Med 35 Lo 30 P-Hi 52 Hi 50 Med 47 Lo 35

Livello potenza sonora

dB(A)

60

60

65

65

75

75

Dimensioni esterne (H x L x P) mm

280 ×750 × 635 280 ×750 × 635

280 ×950 × 635 280 ×950 × 635 280 ×1,370 × 740

280 ×1,370 × 740 280 ×1,370 × 740

379 × 1,600 × 893 379 × 1,600 × 893

Peso netto

kg

29

29

34

34 54

54

54

89

89

Circuito frigorifero/Scambiatore di calore Tubi alettati e scanalati internamente

Controllo del refrigerante Valvola di espansione elettronica

Trattamento aria/ventilatori tipo e quantità Ventilatore centrifugo x 1 Ventilatore centrifugo x 2

Ventilatore centrifugo x 3

Motore

W

100

100

130

130 100 + 130

100 + 200

100 + 200

130 + 350

130 + 350

Metodo di avviamento Diretto, in linea

Portata d’aria (standard)

m3h Hi 600 Med 540 Lo 480

Hi 1140 Med 900 Lo 600

Hi 1680 Med 1500 Lo 1140

Hi 1920 Med 1560 Lo 1200

Hi 2100 Med 1680 Lo 1320

P-Hi 4800 Hi 4320 Med 3840 Lo 3360

Pressione statica Pa

Standard 100 Max 200

Max 200

Max 200

Ingresso aria di rinnovo Possibile

Filtro aria e quantità

Da reperire localmente

Assorbimento urti e vibrazioni

Manicotto in gomma (per motore ventilatore)

Isolamento termico ed acustico

Schiuma di poliuretano

Dispositivi di controllo Filocomando RC-E5 opzionale; RCH-E3 opzionale; RCN-KIT4-E2 opzionale; RC-EX3 opzionale

Controllo temperatura ambiente

Termostato a controllo elettronico

Dispositivi di sicurezza

Protezione per sovratensione del motore ventilatore

Termostato di protezione anti brina

Diametro tubazioni frigorifere

mm (in)

Lato liquido: ø6.35 (1/4”)

Lato liquido ø9.52 (3/8”)

Lato gas: ø12.7 (1/2”)

Lato gas ø15.88 (5/8”)

Lato gas ø19.05 (3/4”)

Lato gas ø22.2 (7/8”)

Metodo di giunzione

a cartella a saldare

Refrigerante R410A

Pompa di scarico

Integrata

-

Scarico condensa Collegabile con VP25

Isolamento tubazioni

Necessario (su entrambi i lati, liquido e gas)

Accessori

-
