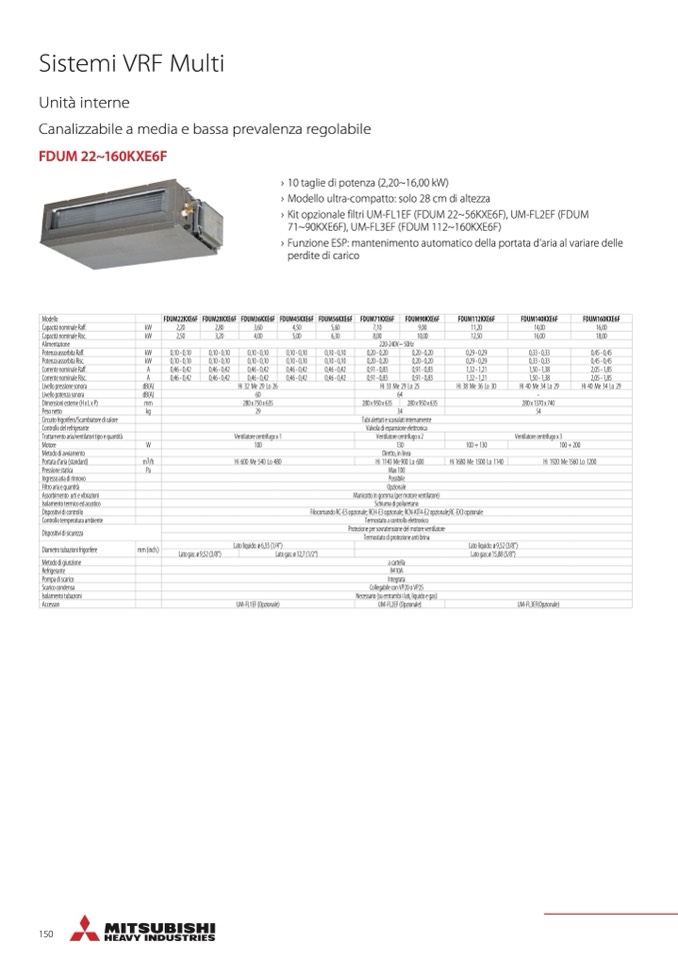

Sistemi VRF Multi
Unità interne
Canalizzabile a media e bassa prevalenza regolabile
FDUM 22~160KXE6F
› 10 taglie di potenza (2,20~16,00 kW)
› Modello ultra-compatto: solo 28 cm di altezza
› Kit opzionale filtri UM-FL1EF (FDUM 22~56KXE6F), UM-FL2EF (FDUM
71~90KXE6F), UM-FL3EF (FDUM 112~160KXE6F)
› Funzione ESP: mantenimento automatico della portata d'aria al variare delle
perdite di carico
Modello FDUM22KXE6F
FDUM28KXE6F
FDUM36KXE6F
FDUM45KXE6F
FDUM56KXE6F
FDUM71KXE6F
FDUM90KXE6F FDUM112KXE6F
FDUM140KXE6F
FDUM160KXE6F
Capacità nominale Raff.
kW 2,20
2,80
3,60
4,50
5,60
7,10
9,00 11,20
14,00
16,00
Capacità nominale Risc.
kW 2,50
3,20
4,00
5,00
6,30
8,00
10,00 12,50
16,00
18,00
Alimentazione 220-240V~ 50Hz
Potenza assorbita Raff.
kW 0,10 - 0,10
0,10 - 0,10
0,10 - 0,10
0,10 - 0,10
0,10 - 0,10
0,20 - 0,20
0,20 - 0,20 0,29 - 0,29
0,33 - 0,33
0,45 - 0,45
Potenza assorbita Risc. kW 0,10 - 0,10
0,10 - 0,10 0,10 - 0,10
0,10 - 0,10 0,10 - 0,10
0,20 - 0,20 0,20 - 0,20 0,29 - 0,29
0,33 - 0,33 0,45 - 0,45
Corrente nominale Raff.
A 0,46 - 0,42
0,46 - 0,42
0,46 - 0,42
0,46 - 0,42
0,46 - 0,42
0,91 - 0,83
0,91 - 0,83 1,32 - 1,21
1,50 - 1,38
2,05 - 1,85
Corrente nominale Risc.
A 0,46 - 0,42
0,46 - 0,42
0,46 - 0,42
0,46 - 0,42
0,46 - 0,42
0,91 - 0,83
0,91 - 0,83 1,32 - 1,21
1,50 - 1,38
2,05 - 1,85
Livello pressione sonora
dB(A)
Hi32Me29Lo26
Hi33Me29Lo25
Hi38Me36Lo30
Hi40Me34Lo29
Hi40Me34Lo29
Livello potenza sonora
dB(A)
60
64 -
Dimensioni esterne (H x L x P) mm
280x750x635
280x950x635
280x950x635 280x1370x740
Peso netto
kg
29 34
54
Circuito frigorifero/Scambiatore di calore Tubi alettati e scanalati internamente
Controllo del refrigerante Valvola di espansione elettronica
Trattamento aria/ventilatori tipo e quantità
Ventilatore centrifugo x 1
Ventilatore centrifugo x 2
Ventilatore centrifugo x 3
Motore
W
100
130
100 + 130
100 + 200
Metodo di avviamento Diretto, in linea
Portata d'aria (standard)
m3/h
Hi600Me540Lo480
Hi 1140 Me900 Lo 600
Hi 1680 Me 1500 Lo 1140
Hi 1920 Me1560 Lo 1200
Pressione statica Pa Max 100
Ingresso aria di rinnovo
Possibile
Filtro aria e quantità
Opzionale
Assorbimento urtievibrazioni
Manicotto in gomma (per motore ventilatore)
Isolamento termico ed acustico
Schiuma di poliuretano
Dispositivi di controllo Filocomando RC-E5 opzionale; RCH-E3 opzionale; RCN-KIT4-E2 opzionale;RC-EX3 opzionale
Controllo temperatura ambiente
Termostato a controllo elettronico
Dispositivi di sicurezza
Protezione per sovratensione del motore ventilatore
Termostato di protezione anti brina
Diametro tubazioni frigorifere mm (inch.)
Lato liquido: ø 6,35 (1/4")
Lato liquido: ø 9,52 (3/8")
Lato gas: ø 9,52 (3/8") Lato gas: ø 12,7 (1/2") Lato gas: ø 15,88 (5/8")
Metodo di giunzione a cartella
Refrigerante
R410A
Pompa di scarico
Integrata
Scarico condensa Collegabile con VP20 o VP25
Isolamento tubazioni
Necessario (su entrambi i lati, liquido e gas)
Accessori
UM-FL1EF (Opzionale)
UM-FL2EF (Opzionale)
UM-FL3EF(Opzionale)
150
