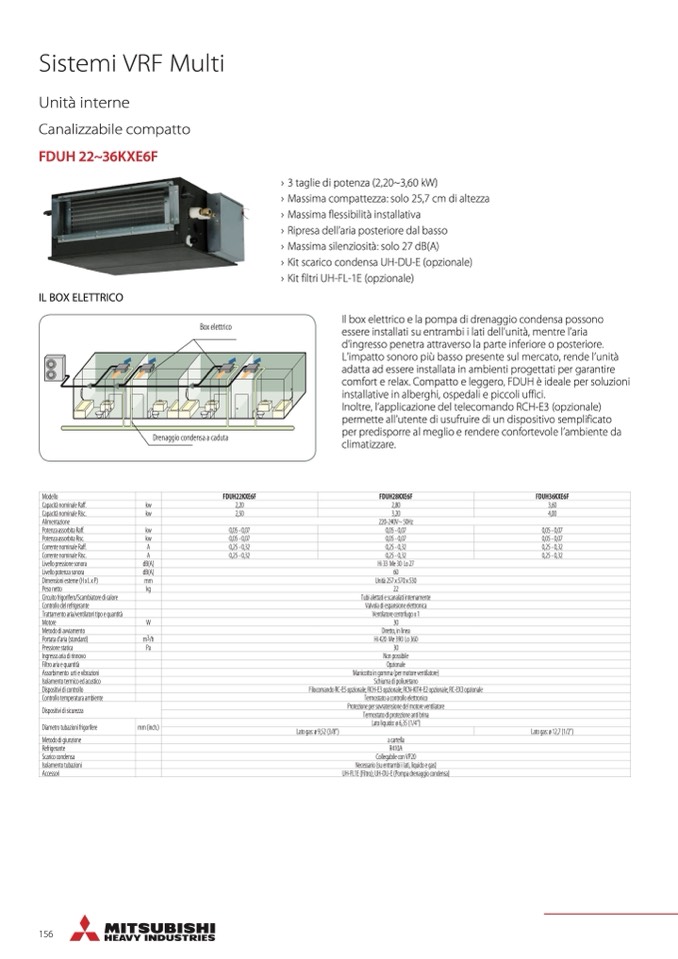

Sistemi VRF Multi

Unità interne

Canalizzabile compatto

FDUH 22~36KXE6F

IL BOX ELETTRICO

› 3 taglie di potenza (2,20~3,60 kW)

› Massima compattezza: solo 25,7 cm di altezza

› Massima flessibilità installativa

› Ripresa dell’aria posteriore dal basso

› Massima silenziosità: solo 27 dB(A)

› Kit scarico condensa UH-DU-E (opzionale)

› Kit filtri UH-FL-1E (opzionale)

Il box elettrico e la pompa di drenaggio condensa possono

essere installati su entrambi i lati dell’unità, mentre l’aria

d’ingresso penetra attraverso la parte inferiore o posteriore.

L’impatto sonoro più basso presente sul mercato, rende l’unità

adatta ad essere installata in ambienti progettati per garantire

comfort e relax. Compatto e leggero, FDUH è ideale per soluzioni

installative in alberghi, ospedali e piccoli uffici.

Inoltre, l’applicazione del telecomando RCH-E3 (opzionale)

permette all’utente di usufruire di un dispositivo semplificato

per predisporre al meglio e rendere confortevole l’ambiente da

climatizzare.

Box elettrico

Drenaggio condensa a caduta

Modello FDUH22KXE6F FDUH28KXE6F FDUH36KXE6F

Capacità nominale Raff.

kw 2,20 2,80 3,60

Capacità nominale Risc.

kw 2,50 3,20 4,00

Alimentazione 220-240V~ 50Hz

Potenza assorbita Raff.

kw 0,05 - 0,07 0,05 - 0,07 0,05 - 0,07

Potenza assorbita Risc. kw 0,05 - 0,07 0,05 - 0,07 0,05 - 0,07

Corrente nominale Raff.

A 0,25 - 0,32 0,25 - 0,32 0,25 - 0,32

Corrente nominale Risc.

A 0,25 - 0,32 0,25 - 0,32 0,25 - 0,32

Livello pressione sonora

dB(A) Hi33 Me30 Lo27

Livello potenza sonora

dB(A)

60

Dimensioni esterne (H x L x P) mm Unità 257 x 570 x 530

Peso netto

kg

22

Circuito frigorifero/Scambiatore di calore

Tubi alettati e scanalati internamente

Controllo del refrigerante Valvola di espansione elettronica

Trattamento aria/ventilatori tipo e quantità

Ventilatore centrifugo x 1

Motore

W

30

Metodo di avviamento

Diretto, in linea

Portata d'aria (standard)

m3/h

Hi420 Me390 Lo360

Pressione statica Pa 30

Ingresso aria di rinnovo

Non possibile

Filtro aria e quantità

Opzionale

Assorbimento urtievibrazioni

Manicotto in gomma (per motore ventilatore)

Isolamento termico ed acustico

Schiuma di poliuretano

Dispositivi di controllo Filocomando RC-E5 opzionale; RCH-E3 opzionale; RCN-KIT4-E2 opzionale; RC-EX3 opzionale

Controllo temperatura ambiente

Termostato a controllo elettronico

Dispositivi di sicurezza

Protezione per sovratensione del motore ventilatore

Termostato di protezione anti brina

Diametro tubazioni frigorifere mm (inch.)

Lato liquido: ø 6,35 (1/4")

Lato gas: ø 9,52 (3/8")

Lato gas: ø 12,7 (1/2")

Metodo di giunzione a cartella

Refrigerante

R410A

Scarico condensa

Collegabile con VP20

Isolamento tubazioni Necessario (su entrambi i lati, liquido e gas)

Accessori

UH-FL1E (Filtro); UH-DU-E (Pompa drenaggio condensa)

156
