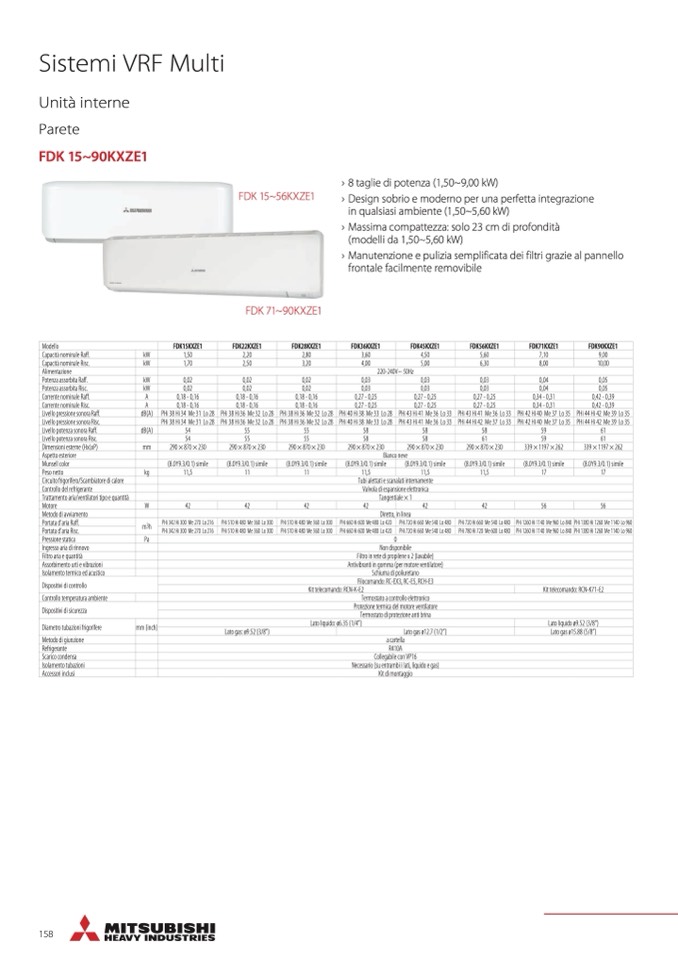

Sistemi VRF Multi

Unità interne

Parete

FDK 15~90KXZE1

FDK 15~56KXZE1

FDK 71~90KXZE1

› 8 taglie di potenza (1,50~9,00 kW)

› Design sobrio e moderno per una perfetta integrazione

in qualsiasi ambiente (1,50~5,60 kW)

› Massima compattezza: solo 23 cm di profondità

(modelli da 1,50~5,60 kW)

› Manutenzione e pulizia semplificata dei filtri grazie al pannello

frontale facilmente removibile

Modello

FDK15KXZE1 FDK22KXZE1

FDK28KXZE1

FDK36KXZE1 FDK45KXZE1 FDK56KXZE1

FDK71KXZE1

FDK90KXZE1

Capacità nominale Raff.

kW 1,50 2,20

2,80

3,60 4,50 5,60

7,10

9,00

Capacità nominale Risc.

kW 1,70 2,50

3,20

4,00 5,00 6,30

8,00

10,00

Alimentazione 220-240V~ 50Hz

Potenza assorbita Raff.

kW 0,02 0,02

0,02

0,03 0,03 0,03

0,04

0,05

Potenza assorbita Risc. kW 0,02 0,02

0,02 0,03 0,03 0,03

0,04 0,05

Corrente nominale Raff.

A 0,18 - 0,16 0,18 - 0,16

0,18 - 0,16

0,27 - 0,25 0,27 - 0,25 0,27 - 0,25

0,34 - 0,31

0,42 - 0,39

Corrente nominale Risc.

A 0,18 - 0,16 0,18 - 0,16

0,18 - 0,16

0,27 - 0,25 0,27 - 0,25 0,27 - 0,25

0,34 - 0,31

0,42 - 0,39

Livello pressione sonora Raff.

dB(A) PHi 38 Hi 34 Me 31 Lo 28 PHi 38 Hi 36 Me 32 Lo 28

PHi 38 Hi 36 Me 32 Lo 28

PHi 40 Hi 38 Me 33 Lo 28 PHi 43 Hi 41 Me 36 Lo 33 PHi 43 Hi 41 Me 36 Lo 33

PHi 42 Hi 40 Me 37 Lo 35

PHi 44 Hi 42 Me 39 Lo 35

Livello pressione sonora Risc. PHi 38 Hi 34 Me 31 Lo 28 PHi 38 Hi 36 Me 32 Lo 28

PHi 38 Hi 36 Me 32 Lo 28

PHi 40 Hi 38 Me 33 Lo 28 PHi 43 Hi 41 Me 36 Lo 33 PHi 44 Hi 42 Me 37 Lo 33

PHi 42 Hi 40 Me 37 Lo 35

PHi 44 Hi 42 Me 39 Lo 35

Livello potenza sonora Raff. dB(A) 54 55

55 58 58 58

59 61

Livello potenza sonora Risc. 54 55

55

58 58 61

59

61

Dimensioni esterne (HxLxP)

mm 290 × 870 × 230 290 × 870 × 230

290 × 870 × 230

290 × 870 × 230 290 × 870 × 230 290 × 870 × 230

339 × 1197 × 262

339 × 1197 × 262

Aspetto esteriore Bianco neve

Munsell color (8.0Y9.3/0.1) simile (8.0Y9.3/0.1) simile

(8.0Y9.3/0.1) simile

(8.0Y9.3/0.1) simile (8.0Y9.3/0.1) simile (8.0Y9.3/0.1) simile

(8.0Y9.3/0.1) simile

(8.0Y9.3/0.1) simile

Peso netto

kg 11,5 11

11

11,5 11,5 11,5

17

17

Circuito frigorifero/Scambiatore di calore Tubi alettati e scanalati internamente

Controllo del refrigerante

Valvola di espansione elettronica

Trattamento aria/ventilatori tipo e quantità Tangentiale × 1

Motore

W 42 42

42

42 42 42

56

56

Metodo di avviamento Diretto, in linea

Portata d’aria Raff.

m3h

PHi 342 Hi 300 Me 270 Lo 216 PHi 510 Hi 480 Me 360 Lo 300

PHi 510 Hi 480 Me 360 Lo 300

PHi 660 Hi 600 Me 480 Lo 420 PHi 720 Hi 660 Me 540 Lo 480 PHi 720 Hi 660 Me 540 Lo 480

PHi 1260 Hi 1140 Me 960 Lo 840

PHi 1380 Hi 1260 Me 1140 Lo 960

Portata d’aria Risc. PHi 342 Hi 300 Me 270 Lo 216 PHi 510 Hi 480 Me 360 Lo 300

PHi 510 Hi 480 Me 360 Lo 300

PHi 660 Hi 600 Me 480 Lo 420 PHi 720 Hi 660 Me 540 Lo 480 PHi 780 Hi 720 Me 600 Lo 480

PHi 1260 Hi 1140 Me 960 Lo 840

PHi 1380 Hi 1260 Me 1140 Lo 960

Pressione statica

Pa 0

Ingresso aria di rinnovo

Non disponibile

Filtro aria e quantità

Filtro in rete di propilene x 2 (lavabile)

Assorbimento urti e vibrazioni

Antivibranti in gomma (per motore ventilatore)

Isolamento termico ed acustico

Schiuma di poliuretano

Dispositivi di controllo

Filocomando: RC-EX3, RC-E5, RCH-E3

Kit telecomando: RCN-K-E2

Kit telecomando: RCN-K71-E2

Controllo temperatura ambiente Termostato a controllo elettronico

Dispositivi di sicurezza

Protezione termica del motore ventilatore

Termostato di protezione anti brina

Diametro tubazioni frigorifere mm (inch)

Lato liquido: ø6.35 (1/4”)

Lato liquido ø9.52 (3/8”)

Lato gas: ø9.52 (3/8”)

Lato gas ø12.7 (1/2”)

Lato gas ø15.88 (5/8”)

Metodo di giunzione a cartella

Refrigerante

R410A

Scarico condensa Collegabile con VP16

Isolamento tubazioni

Necessario (su entrambi i lati, liquido e gas)

Accessori inclusi

Kit di montaggio
