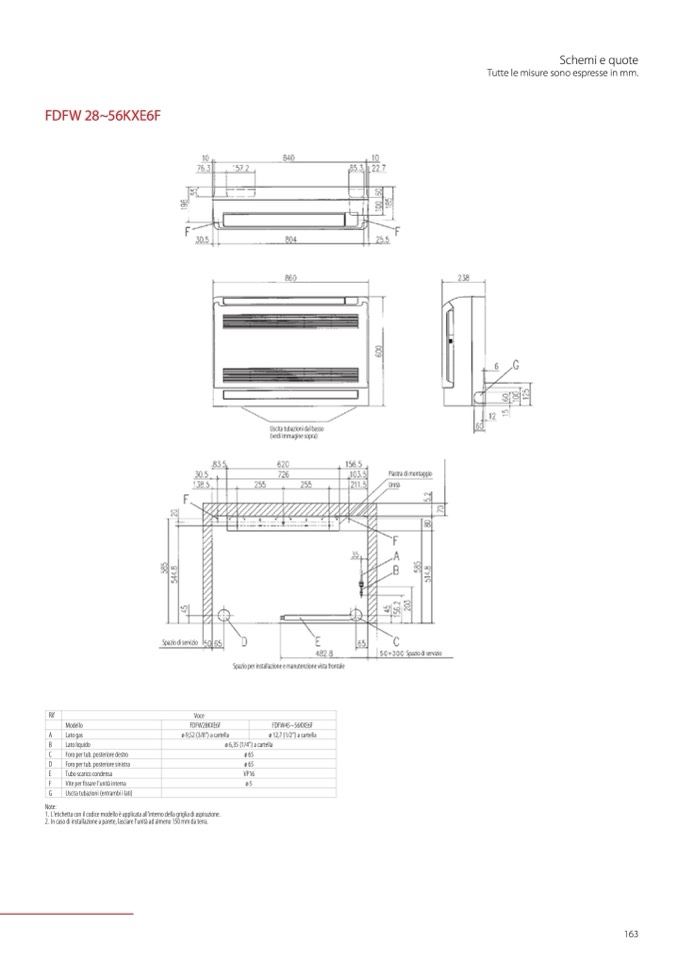

FDFW 28~56KXE6F

Note:

1. L'etichetta con il codice modello è applicata all'interno della griglia di aspirazione.

2. In caso di installazione a parete, lasciare l’unità ad almeno 150 mm da terra.

Spazio di servizio

Uscita tubazioni dal basso

(vedi immagine sopra)

Spazio per installazione e manutenzione vista frontale

Piastra di montaggio

Unità

Spazio di servizio

Schemi e quote

Tutte le misure sono espresse in mm.

Rif

Voce

Modello

FDFW28KXE6F FDFW45~56KXE6F

A

Lato gas

ø 9,52 (3/8") a cartella ø 12,7 (1/2") a cartella

B Lato liquido ø 6,35 (1/4") a cartella

C Foro per tub. posteriore destro

ø 65

D Foro per tub. posteriore sinistra ø 65

E Tubo scarico condensa

VP16

F Vite per fissare l’unità interna

ø5

G Uscita tubazioni (entrambi i lati)
