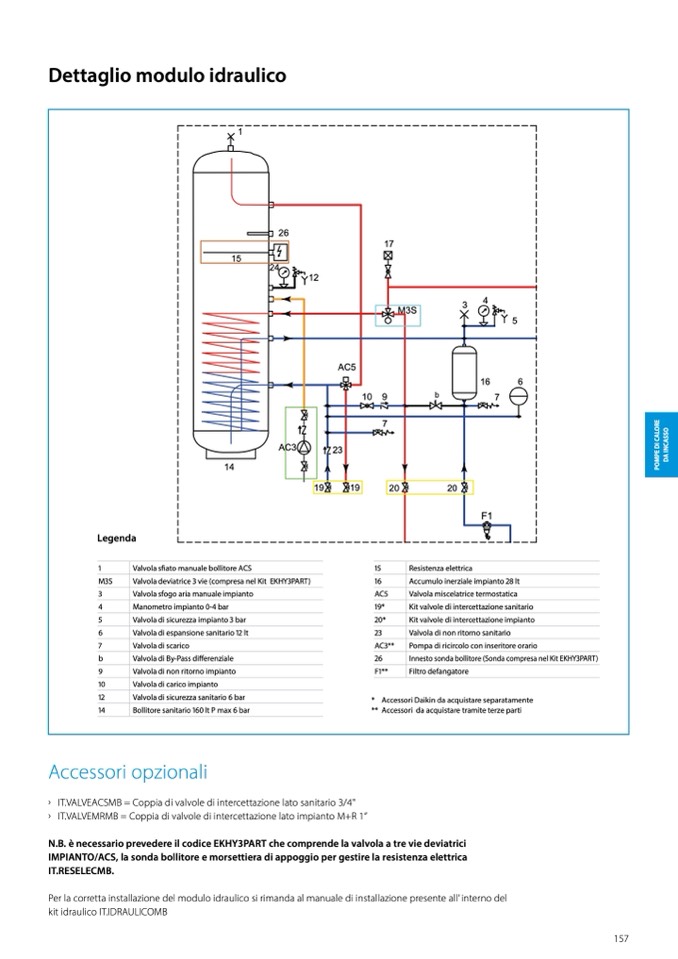

Dettaglio modulo idraulico
CASSONE METALLICO
26
24
12
1
17
15
Legenda
1
Valvola sfiato manuale bollitore ACS
M3S
Valvola deviatrice 3 vie (compresa nel Kit EKHY3PART)
3
Valvola sfogo aria manuale impianto
4
Manometro impianto 0-4 bar
5
Valvola di sicurezza impianto 3 bar
6
Valvola di espansione sanitario 12 lt
7
Valvola di scarico
b
Valvola di By-Pass differenziale
9
Valvola di non ritorno impianto
10
Valvola di carico impianto
12
Valvola di sicurezza sanitario 6 bar
14
Bollitore sanitario 160 lt P max 6 bar
15
Resistenza elettrica
16
Accumulo inerziale impianto 28 lt
AC5
Valvola miscelatrice termostatica
19*
Kit valvole di intercettazione sanitario
20*
Kit valvole di intercettazione impianto
23
Valvola di non ritorno sanitario
AC3**
Pompa di ricircolo con inseritore orario
26
Innesto sonda bollitore (Sonda compresa nel Kit EKHY3PART)
F1**
Filtro defangatore
* Accessori Daikin da acquistare separatamente
** Accessori da acquistare tramite terze parti
14
AC3
23
19
19
AC5
10 9
7
M3S
20
20
b
16
6
7
F1
3
4
5
AB
B
A
3
Accessori opzionali
› IT.VALVEACSMB=Coppiadivalvolediintercettazionelatosanitario3/4"
› IT.VALVEMRMB=CoppiadivalvolediintercettazionelatoimpiantoM+R1”
FARE SEMPRE RIFERIMENTO ALLA DOCUMENTAZIONE DEI
PRODOTTI PER I DETTAGLI DI INSTALLAZIONE COMPLETI
N.B. è necessario prevedere il codice EKHY3PART che comprende la valvola a tre vie deviatrici
IT.RESELECMB.
Fornitura e
collegamenti
non di pertinenza
Per la corretta installazione del modulo idraulico si rimanda al manuale di installazione presente all’ interno del
kit idraulico IT.IDRAULICOMB
RESISTENZA ELETTRICA IT.RESELECMB
COD. EKHY3PART
ACCESSORI OPZIONALI
AC3
POMPA PER RICIRCOL
IMPIANTO/ACS, la sonda bollitore e morsettiera di appoggio per gestire la resistenza elettrica
Collegamenti elettrici
3UV2
VALVOLA TRE VIE DEVIATRICE RISCALDAMENTO / RAFFRESCAMENTO
157
P
O
M
P
E
D
I
C
A
L
O
R
E
D
A
I
N
C
A
S
S
O
O
b
V
A
L
V
O
L
A
D
I
B
Y
-
P
A
S
S
D
I
F
F
E
R
E
N
Z
I
A
L
E
A
C
5
M
I
S
C
E
L
A
T
O
R
E
T
E
R
M
O
U
