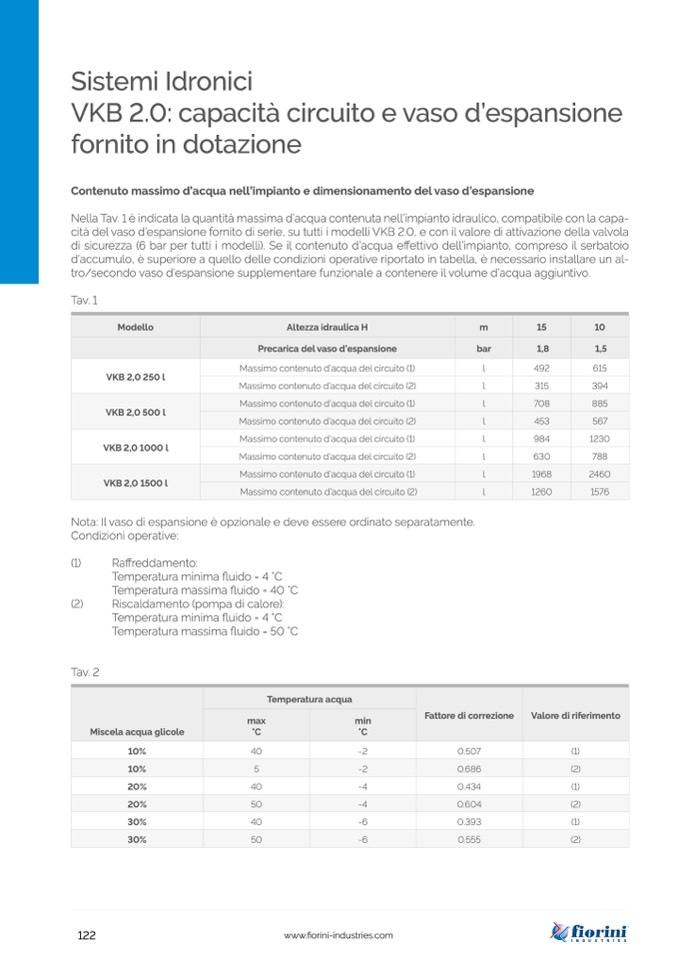

Sistemi Idronici

VKB 2.0: capacità circuito e vaso d’espansione

fornito in dotazione

Contenuto massimo d’acqua nell’impianto e dimensionamento del vaso d’espansione

Nella Tav. 1 è indicata la quantità massima d’acqua contenuta nell’impianto idraulico, compatibile con la capa-

cità del vaso d’espansione fornito di serie, su tutti i modelli VKB 2.0, e con il valore di attivazione della valvola

di sicurezza (6 bar per tutti i modelli). Se il contenuto d’acqua effettivo dell’impianto, compreso il serbatoio

d’accumulo, è superiore a quello delle condizioni operative riportato in tabella,

è necessario installare un al-

tro/secondo vaso d’espansione supplementare funzionale a contenere il volume d’acqua aggiuntivo.

Tav. 1

Modello

Altezza idraulica H

m

15

10

Precarica del vaso d’espansione

bar

1,8

1,5

VKB 2,0 250 l

Massimo contenuto d’acqua del circuito (1)

l

492

615

Massimo contenuto d’acqua del circuito (2)

l

315

394

VKB 2,0 500 l

Massimo contenuto d’acqua del circuito (1)

l

708

885

Massimo contenuto d’acqua del circuito (2)

l

453

567

VKB 2,0 1000 l

Massimo contenuto d’acqua del circuito (1)

l

984

1230

Massimo contenuto d’acqua del circuito (2)

l

630

788

VKB 2,0 1500 l

Massimo contenuto d’acqua del circuito (1)

l

1968

2460

Massimo contenuto d’acqua del circuito (2)

l

1260

1576

Nota: Il vaso di espansione è opzionale e deve essere ordinato separatamente.

Condizioni operative:

(1)

(2)

Tav. 2

Raffreddamento:

Temperatura minima fluido = 4 °C

Temperatura massima fluido = 40 °C

Riscaldamento (pompa di calore):

Temperatura minima fluido = 4 °C

Temperatura massima fluido = 50 °C

Miscela acqua glicole

Temperatura acqua

Fattore di correzione

Valore di riferimento

max

°C

min

°C

10%

40

-2

0.507

(1)

10%

5

-2

0.686

(2)

20%

40

-4

0.434

(1)

20%

50

-4

0.604

(2)

30%

40

-6

0.393

(1)

30%

50

-6

0.555

(2)

122
