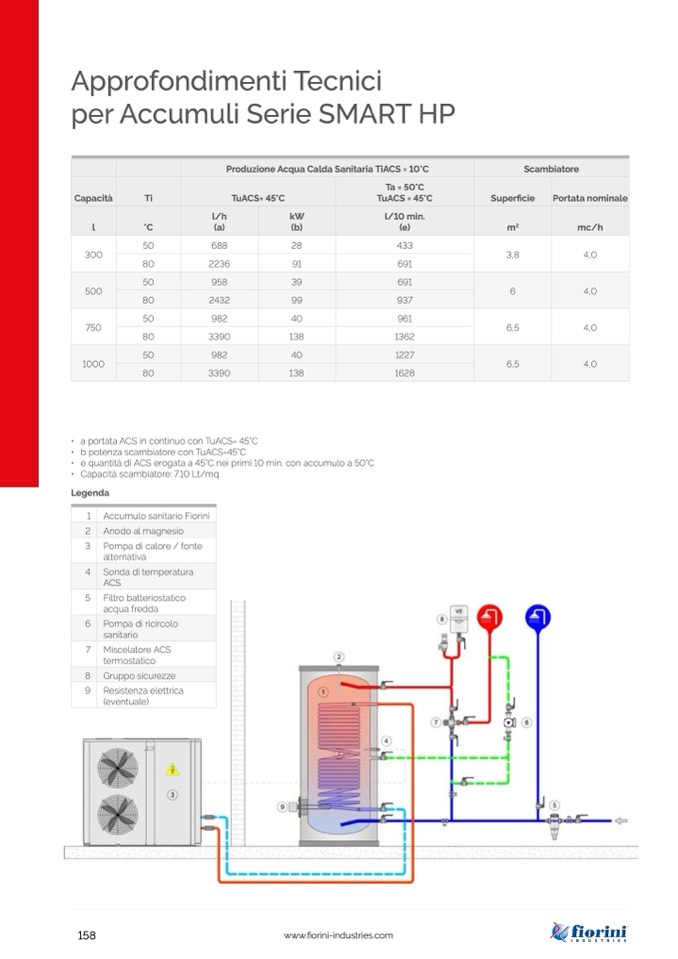

Approfondimenti Tecnici

per Accumuli Serie SMART HP

Produzione Acqua Calda Sanitaria TiACS = 10°C

Scambiatore

Capacità

Ti

TuACS= 45°C

Ta = 50°C

TuACS = 45°C

Superficie

Portata nominale

l

°C

l/h

(a)

kW

(b)

l/10 min.

(e)

m

2

mc/h

300

50

688

28

433

3,8

4,0

80

2236

91

691

500

50

958

39

691

6

4,0

80

2432

99

937

750

50

982

40

961

6,5

4,0

80

3390

138

1362

1000

50

982

40

1227

6,5

4,0

80

3390

138

1628

• a portata ACS in continuo con TuACS= 45°C

• b potenza scambiatore con TuACS=45°C

• e quantità di ACS erogata a 45°C nei primi 10 min. con accumulo a 50°C

• Capacità scambiatore: 7.10 Lt/mq

Legenda

1

Accumulo sanitario Fiorini

2

Anodo al magnesio

3

Pompa di calore / fonte

alternativa

4

Sonda di temperatura

ACS

5

Filtro batteriostatico

acqua fredda

6

9

Pompa di ricircolo

sanitario

7

Miscelatore ACS

termostatico

8

Gruppo sicurezze

Resistenza elettrica

(eventuale)

158
