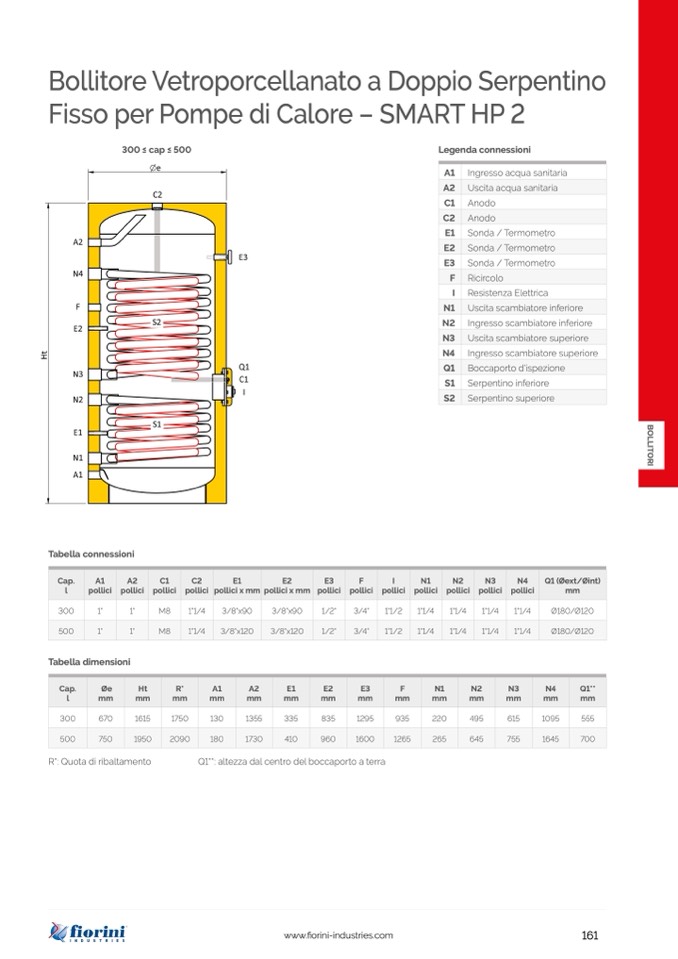

Bollitore Vetroporcellanato a Doppio Serpentino

Fisso per Pompe di Calore – SMART HP 2

300 ≤ cap ≤ 500

Legenda connessioni

A1 Ingresso acqua sanitaria

A2 Uscita acqua sanitaria

C1 Anodo

C2 Anodo

E1 Sonda / Termometro

E2 Sonda / Termometro

E3 Sonda / Termometro

F Ricircolo

I Resistenza Elettrica

N1 Uscita scambiatore inferiore

N2 Ingresso scambiatore inferiore

N3 Uscita scambiatore superiore

N4 Ingresso scambiatore superiore

Q1 Boccaporto d'ispezione

S1 Serpentino inferiore

S2 Serpentino superiore

B

O

L

L

I

T

O

R

I

Tabella connessioni

Cap.

A1

A2

C1

C2

E1

l

pollici pollici pollici pollici pollici x mm pollici x mm pollici pollici pollici pollici pollici pollici pollici

mm

300

1"

1"

M8

1"1/4

3/8"x90

3/8"x90

1/2"

3/4"

1"1/2

1"1/4

1"1/4

1"1/4

1"1/4

Ø180/Ø120

500

1"

1"

M8

1"1/4

3/8"x120

3/8"x120

1/2"

3/4"

1"1/2

1"1/4

1"1/4

1"1/4

1"1/4

Ø180/Ø120

Tabella dimensioni

Cap.

Øe

Ht

R*

A1

A2

E1

E2

E3

F

N1

N2

N3

N4

Q1**

l

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

300

670

1615

1750

130

1355

335

835

1295

935

220

495

615

1095

555

500

750

1950

2090

180

1730

410

960

1600

1265

265

645

755

1645

700

R*: Quota di ribaltamento

Q1**: altezza dal centro del boccaporto a terra

E2

E3

F

I

N1

N2

N3

N4

Q1 (Øext/Øint)
