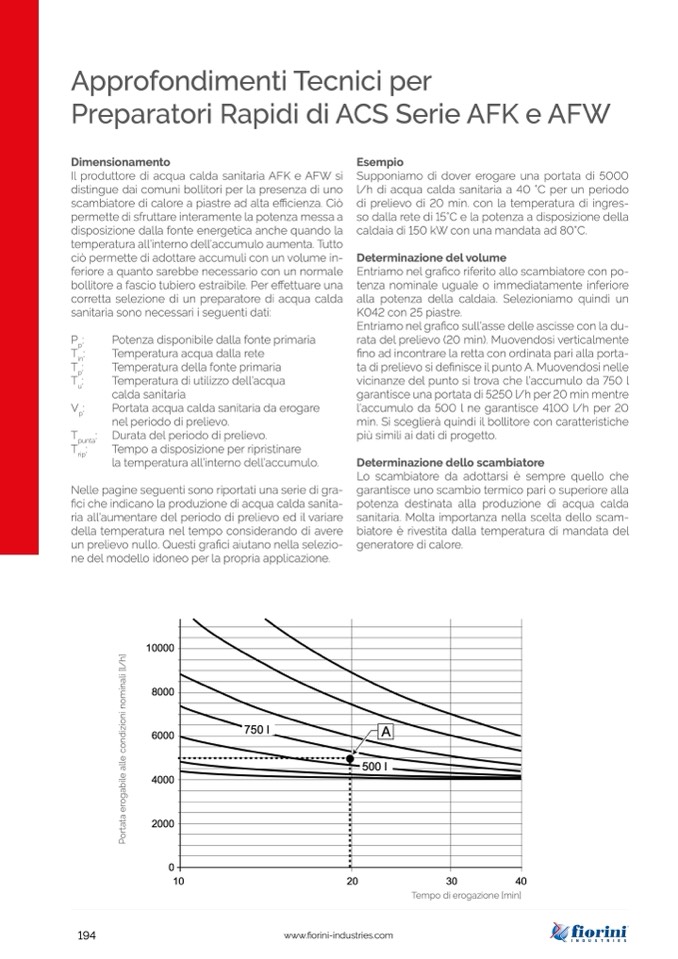

Approfondimenti Tecnici per
Preparatori Rapidi di ACS Serie AFK e AFW
Dimensionamento
Il produttore di acqua calda sanitaria AFK e AFW si
distingue dai comuni bollitori per la presenza di uno
scambiatore di calore a piastre ad alta efficienza. Ciò
permette di sfruttare interamente la potenza messa a
disposizione dalla fonte energetica anche quando la
temperatura all’interno dell’accumulo aumenta. Tutto
ciò permette di adottare accumuli con un volume in-
feriore a quanto sarebbe necessario con un normale
bollitore a fascio tubiero estraibile. Per effettuare una
corretta selezione di un preparatore di acqua calda
sanitaria sono necessari i seguenti dati:
P
p
:
Potenza disponibile dalla fonte primaria
T
in
:
Temperatura acqua dalla rete
T
p
:
Temperatura della fonte primaria
T
u
:
Temperatura di utilizzo dell’acqua
calda sanitaria
V
p
:
Portata acqua calda sanitaria da erogare
nel periodo di prelievo.
T
punta
: Durata del periodo di prelievo.
T
rip
:
Tempo a disposizione per ripristinare
la temperatura all’interno dell’accumulo.
Nelle pagine seguenti sono riportati una serie di gra-
fici che indicano la produzione di acqua calda sanita-
ria all’aumentare del periodo di prelievo ed il variare
della temperatura nel tempo considerando di avere
un prelievo nullo. Questi grafici aiutano nella selezio-
ne del modello idoneo per la propria applicazione.
10000
8000
6000
4000
2000
Esempio
Supponiamo di dover erogare una portata di 5000
l/h di acqua calda sanitaria a 40 °C per un periodo
di prelievo di 20 min. con la temperatura di ingres-
so dalla rete di 15°C e la potenza a disposizione della
caldaia di 150 kW con una mandata ad 80°C.
Determinazione del volume
Entriamo nel grafico riferito allo scambiatore con po-
tenza nominale uguale o immediatamente inferiore
alla potenza della caldaia. Selezioniamo quindi un
K042 con 25 piastre.
Entriamo nel grafico sull’asse delle ascisse con la du-
rata del prelievo (20 min). Muovendosi verticalmente
fino ad incontrare la retta con ordinata pari alla porta-
ta di prelievo si definisce il punto A. Muovendosi nelle
vicinanze del punto si trova che l’accumulo da 750 l
garantisce una portata di 5250 l/h per 20 min mentre
l’accumulo da 500 l ne garantisce 4100 l/h per 20
min. Si sceglierà quindi il bollitore con caratteristiche
più simili ai dati di progetto.
Determinazione dello scambiatore
Lo scambiatore da adottarsi è sempre quello che
garantisce uno scambio termico pari o superiore alla
potenza destinata alla produzione di acqua calda
sanitaria. Molta importanza nella scelta dello scam-
biatore è rivestita dalla temperatura di mandata del
generatore di calore.
750 l
A
500 l
194
www.fiorini-industries.com
0
10
2
0
3
0
40
Te
T
m
em
po
po
di
d
e
i e
ro
ro
g
g
a
a
z
z
io
io
ne
[
min]
]
P
o
P
r
o
t
r
a
t
t
a
a
t
a
e
e
r
r
o
g
a
b
i
i
l
e
a
l
l
e
c
o
n
d
i
z
i
z
i
o
i
o
n
n
i
n
i
o
n
m
o
m
i
n
i
a
n
l
i
a
[
l
i
/
[
h
l
/
]
h
]
