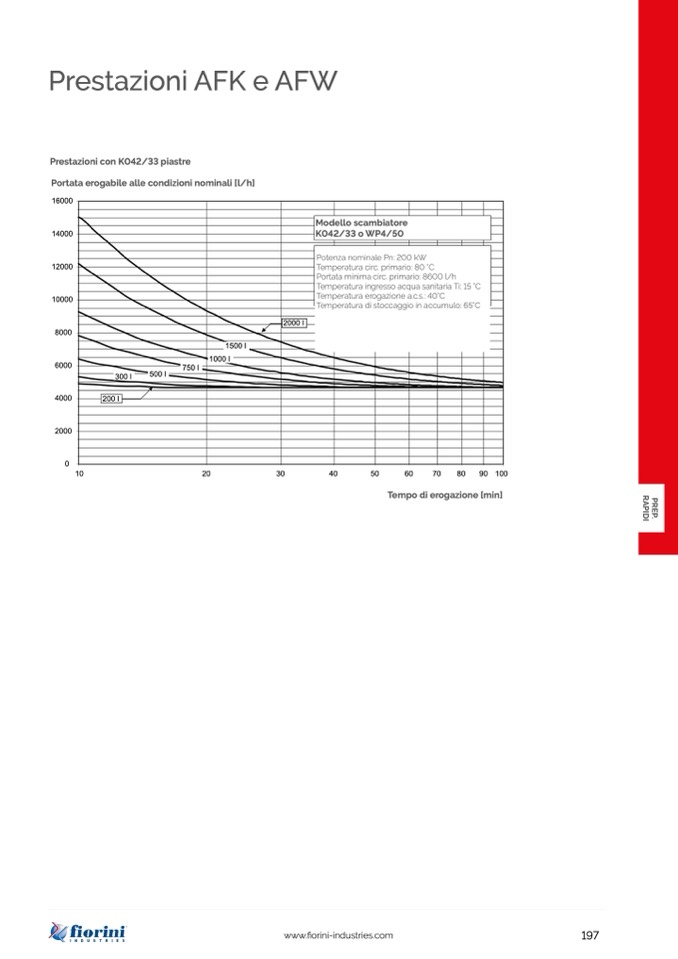

Prestazioni AFK e AFW
Prestazioni con K042/33 piastre
Portata erogabile alle condizioni nominali [l/h]
Portata erogabile alle condizioni nominali [l/h]
16000
14000
12000
10000
8000
6000
4000
2000
0
200 l
Modello scambiatore: K042
Modello scambiatore
N° piastre: 33
K042/33 o WP4/50
2000 l
Potenza nominale Pn: 200 kW
Potenza nominale Pn: 200 kW
Temperatura circ. primario: 80 °C
Temperatura circ. primario: 80 °C
Portata minima circ. primario: 8600 l/h
TPeomrtaptearamtuinriaminagcriercs.sporiamcaqruioa: 8sa6n0i0tarl/iahTi: 15 °C
Temperatura iengroregsaszoioanceqaua.cs.sa.n: i4ta0r°iaCTi: 15 °C
Temperatura edriosgtaozcicoangegaio.c.isn.: a40cc°Cumulo: 65°C
Temperatura di stoccaggio in accumulo: 65°C
1500 l
1000 l
750 l
300 l
500 l
10
20
30
4
0
5
0
6
0
7
0
8
0
90100
Andamento della temperatura all'interno del serbatoio senza prelievo [°C]
60
50
40
30
20
Ti
10
200 l
300 l
500 l
750 l
1000 l
1500 l
2000 l
0
0
10
20
30
40
50
60
70
80
90
100
110
120
Tempo [min]
Modello scambiatore: K042
N° piastre: 33
Potenza nominale Pn: 200 kW
Temperatura circ. primario: 80 °C
Portata minima circ. primario: 8600 l/h
Tempo di erogazione [min]
Tempo di erogazione [min]
www.fiorini-industries.com
197
