AQUAMATIC

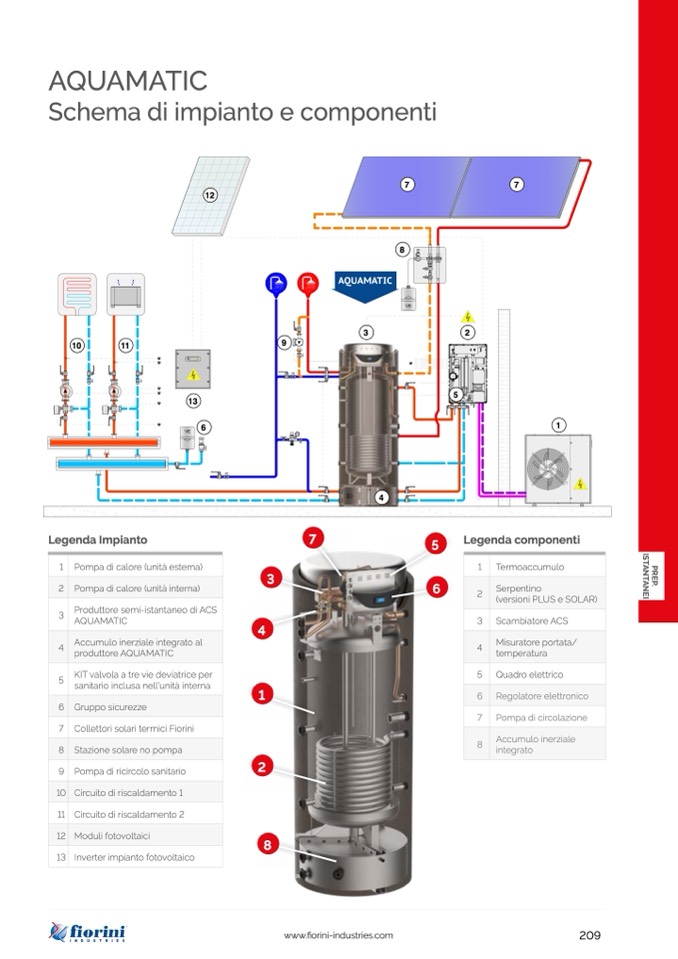

Schema di impianto e componenti

10

11

9

Legenda Impianto

7

5

3

6

Legenda componenti

1

Termoaccumulo

2

Serpentino

(versioni PLUS e SOLAR)

3 Scambiatore ACS

4

Misuratore portata/

temperatura

5 Quadro elettrico

6 Regolatore elettronico

7

Pompa di circolazione

8

Accumulo inerziale

integrato

1 Pompa di calore (unità esterna)

2 Pompa di calore (unità interna)

3

Produttore semi-istantaneo di ACS

AQUAMATIC

4

4

Accumulo inerziale integrato al

produttore AQUAMATIC

5

KIT valvola a tre vie deviatrice per

sanitario inclusa nell’unità interna

6 Gruppo sicurezze

7 Collettori solari termici Fiorini

8 Stazione solare no pompa

9 Pompa di ricircolo sanitario

10 Circuito di riscaldamento 1

11 Circuito di riscaldamento 2

12 Moduli fotovoltaici

13 Inverter impianto fotovoltaico

1

2

13

6

1

12

7

7

8

3

2

5

P

R

E

P

.

I

S

T

A

N

T

A

N

E

I

8
