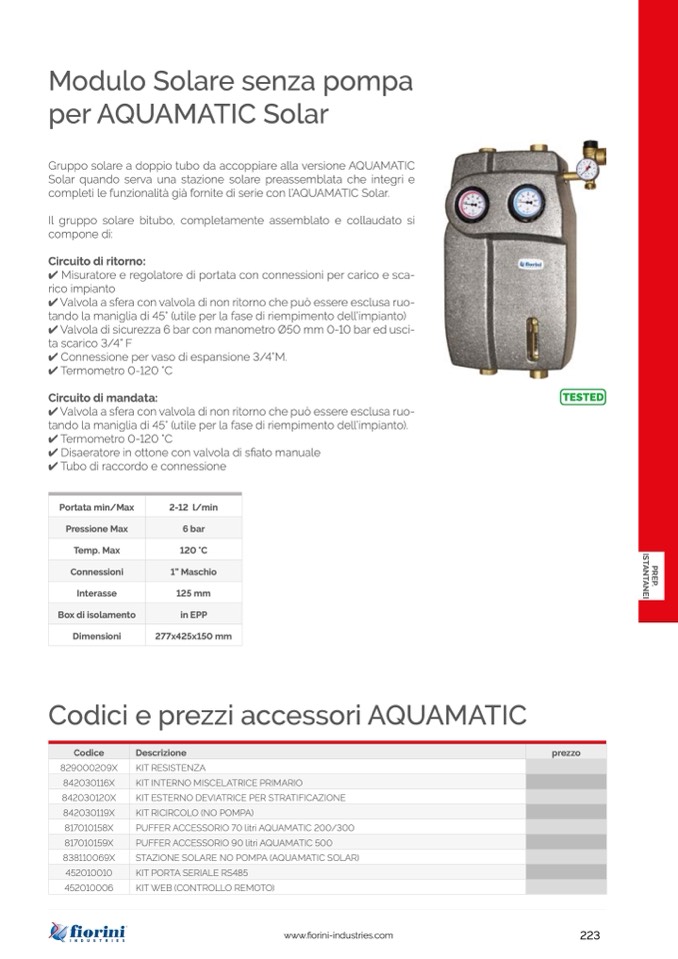

Modulo Solare senza pompa

per AQUAMATIC Solar

Gruppo solare a doppio tubo da accoppiare alla versione AQUAMATIC

Solar quando serva una stazione solare preassemblata che integri e

completi le funzionalità già fornite di serie con l’AQUAMATIC Solar.

Il gruppo solare bitubo, completamente assemblato e collaudato si

compone di:

Circuito di ritorno:

✔ Misuratore e regolatore di portata con connessioni per carico e sca-

rico impianto

✔ Valvola a sfera con valvola di non ritorno che può essere esclusa ruo-

tando la maniglia di 45° (utile per la fase di riempimento dell’impianto)

✔ Valvola di sicurezza 6 bar con manometro Ø50 mm 0-10 bar ed usci-

ta scarico 3/4” F

✔ Connessione per vaso di espansione 3/4”M.

✔ Termometro 0-120 °C

Circuito di mandata:

✔ Valvola a sfera con valvola di non ritorno che può essere esclusa ruo-

tando la maniglia di 45° (utile per la fase di riempimento dell’impianto).

✔ Termometro 0-120 °C

✔ Disaeratore in ottone con valvola di sfiato manuale

✔ Tubo di raccordo e connessione

Portata min/Max

2-12 l/min

Pressione Max

6 bar

Temp. Max

120 °C

Connessioni

1” Maschio

Interasse

125 mm

Box di isolamento

in EPP

Dimensioni

277x425x150 mm

Codici e prezzi accessori AQUAMATIC

Codice

Descrizione

prezzo

829000209X

KIT RESISTENZA

842030116X

KIT INTERNO MISCELATRICE PRIMARIO

842030120X

KIT ESTERNO DEVIATRICE PER STRATIFICAZIONE

842030119X

KIT RICIRCOLO (NO POMPA)

817010158X

PUFFER ACCESSORIO 70 litri AQUAMATIC 200/300

817010159X

PUFFER ACCESSORIO 90 litri AQUAMATIC 500

838110069X

STAZIONE SOLARE NO POMPA (AQUAMATIC SOLAR)

452010010

KIT PORTA SERIALE RS485

452010006

KIT WEB (CONTROLLO REMOTO)
