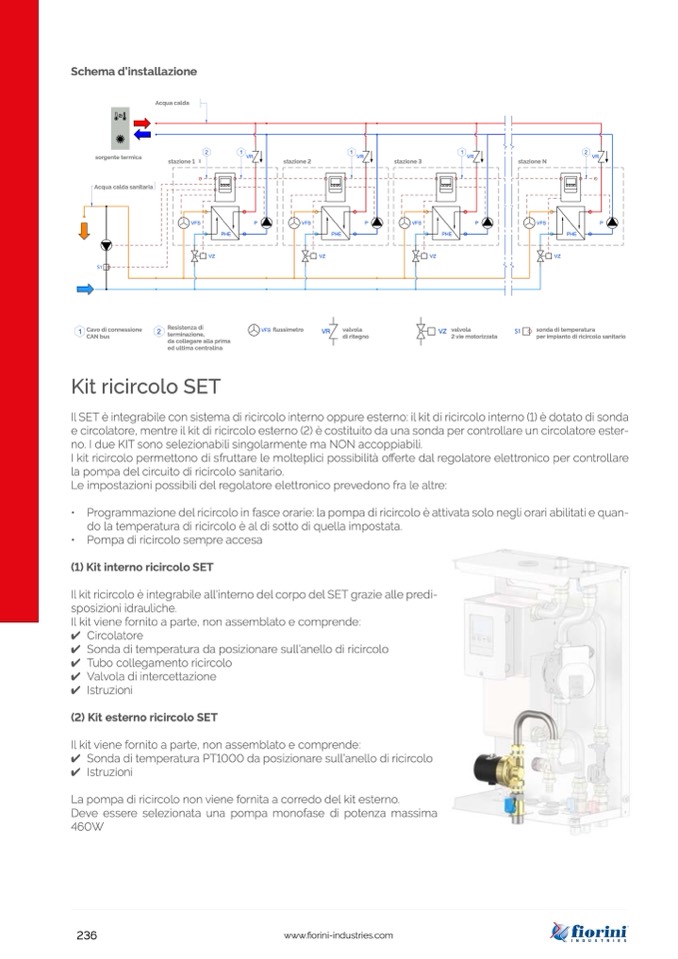

Schema d’installazione
Sorgente termica
2
1
1
1
2
sorgente termica
VR
SsTtaAzZiIoOnNeE 2
P
VFS
VR
SsTtAaZziIOonNeE 3
P
VFS
VR
P
sStTaAzZioIOnNeEN
VFS
VR
P
AcAqcuqauacacaldldasanitariia
S1
1 Cavo di connessione
CAN bus
PHE
VR
valvola
di ritegno
PHE
Kit ricircolo SET
AcAqucaqucaldcaltedcanica
stSaTzAioZnIOeN1E 1
VFS
PHE
2 Resistenza di
terminazione,
da collegare alla prima
ed ultima centralina
PHE
VZ
VZ
VZ
VZ
VFS flussimetro
VZ valvola
2 vie motorizzata
S1
sonda di temperatura
per impianto di ricircolo sanitario
Il SET è integrabile con sistema di ricircolo interno oppure esterno: il kit di ricircolo interno (1) è dotato di sonda
e circolatore, mentre il kit di ricircolo esterno (2) è costituito da una sonda per controllare un circolatore ester-
no. I due KIT sono selezionabili singolarmente ma NON accoppiabili.
I kit ricircolo permettono di sfruttare le molteplici possibilità offerte dal regolatore elettronico per controllare
la pompa del circuito di ricircolo sanitario.
Le impostazioni possibili del regolatore elettronico prevedono fra le altre:
• Programmazione del ricircolo in fasce orarie: la pompa di ricircolo è attivata solo negli orari abilitati e quan-
do la temperatura di ricircolo
è al di sotto di quella impostata.
• Pompa di ricircolo sempre accesa
(1) Kit interno ricircolo SET
Il kit ricircolo è integrabile all'interno del corpo del SET grazie alle predi-
sposizioni idrauliche.
Il kit viene fornito a parte, non assemblato e comprende:
✔ Circolatore
✔ Sonda di temperatura da posizionare sull’anello di ricircolo
✔ Tubo collegamento ricircolo
✔ Valvola di intercettazione
✔ Istruzioni
(2) Kit esterno ricircolo SET
Il kit viene fornito a parte, non assemblato e comprende:
✔ Sonda di temperatura PT1000 da posizionare sull’anello di ricircolo
✔ Istruzioni
La pompa di ricircolo non viene fornita a corredo del kit esterno.
Deve essere selezionata una pompa monofase di potenza massima
460W
