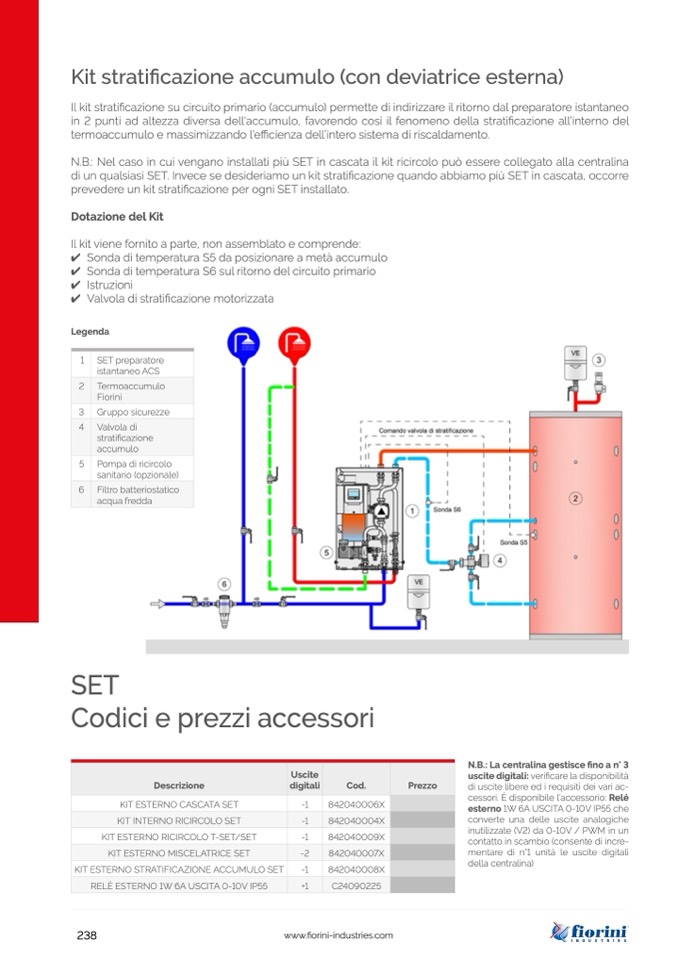

Kit stratificazione accumulo (con deviatrice esterna)

Il kit stratificazione su circuito primario (accumulo) permette di indirizzare il ritorno dal preparatore istantaneo

in 2 punti ad altezza diversa dell'accumulo, favorendo cos

ì il fenomeno della stratificazione all’interno del

termoaccumulo e massimizzando l’efficienza dell’intero sistema di riscaldamento.

N.B.: Nel caso in cui vengano installati più SET in cascata il kit ricircolo può essere collegato alla centralina

di un qualsiasi SET. Invece se desideriamo un kit stratificazione quando abbiamo più SET in cascata, occorre

prevedere un kit stratificazione per ogni SET installato.

Dotazione del Kit

Il kit viene fornito a parte, non assemblato e comprende:

✔ Sonda di temperatura S5 da posizionare a metà accumulo

✔ Sonda di temperatura S6 sul ritorno del circuito primario

✔ Istruzioni

✔ Valvola di stratificazione motorizzata

Legenda

1

SET preparatore

istantaneo ACS

2

Termoaccumulo

Fiorini

3

Gruppo sicurezze

4

Valvola di

stratificazione

accumulo

5

Pompa di ricircolo

sanitario (opzionale)

6

Filtro batteriostatico

acqua fredda

SET

Codici e prezzi accessori

Descrizione

Uscite

digitali

Cod.

Prezzo

KIT ESTERNO CASCATA SET

-1

842040006X

KIT INTERNO RICIRCOLO SET

-1

842040004X

KIT ESTERNO RICIRCOLO T-SET/SET

-1

842040009X

KIT ESTERNO MISCELATRICE SET

-2

842040007X

KIT ESTERNO STRATIFICAZIONE ACCUMULO SET

-1

842040008X

RELÈ ESTERNO 1W 6A USCITA 0-10V IP55

+1

C24090225

N.B.: La centralina gestisce fino a n° 3

uscite digitali: verificare la disponibilità

di uscite libere ed i requisiti dei vari ac-

cessori. È disponibile l’accessorio: Relé

esterno 1W 6A USCITA 0-10V IP55 che

converte una delle uscite analogiche

inutilizzate (V2) da 0-10V / PWM in un

contatto in scambio (consente di incre-

mentare di n°1 unità le uscite digitali

della centralina)

238

www.fiorini-industries.com
