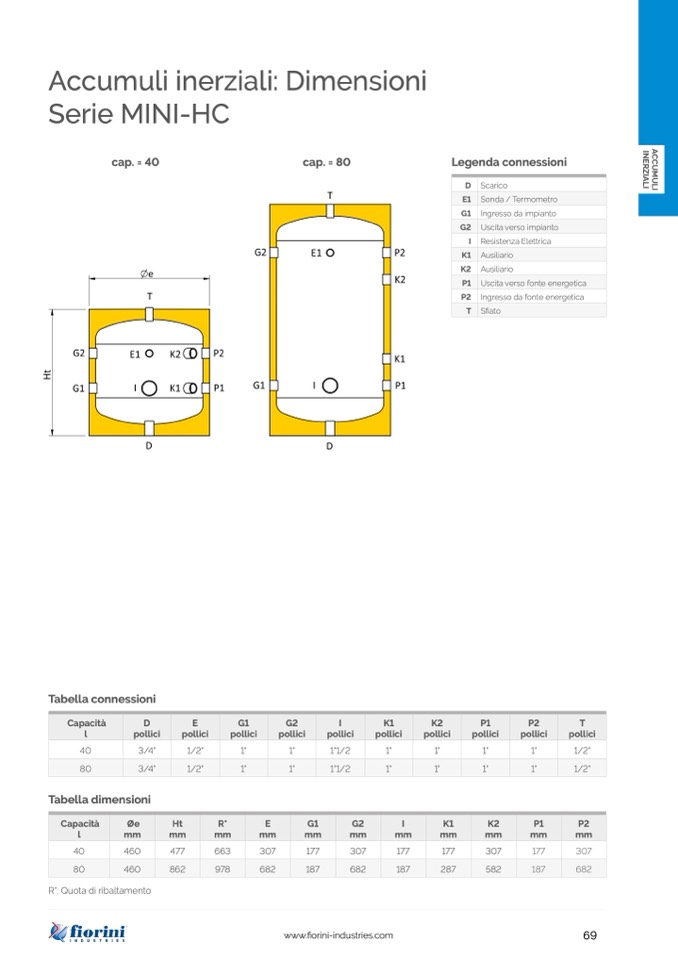

Accumuli inerziali: Dimensioni

Serie MINI-HC

cap. = 40

cap. = 80

Legenda connessioni

D

Scarico

E1

Sonda / Termometro

G1

Ingresso da impianto

G2

Uscita verso impianto

I

Resistenza Elettrica

K1

Ausiliario

K2

Ausiliario

P1

Uscita verso fonte energetica

P2

Ingresso da fonte energetica

T

Sfiato

Tabella connessioni

Tabella dimensioni

Capacità

l

D

pollici

E

pollici

G1

pollici

G2

pollici

I

pollici

K1

pollici

K2

pollici

P1

pollici

P2

pollici

T

pollici

40

3/4"

1/2"

1"

1"

1"1/2

1"

1"

1"

1"

1/2"

80

3/4"

1/2"

1"

1"

1"1/2

1"

1"

1"

1"

1/2"

Capacità

l

Øe

mm

Ht

mm

R*

mm

E

mm

G1

mm

G2

mm

I

mm

K1

mm

K2

mm

P1

mm

P2

mm

40

460

477

663

307

177

307

177

177

307

177

307

80

460

862

978

682

187

682

187

287

582

187

682

R*: Quota di ribaltamento
