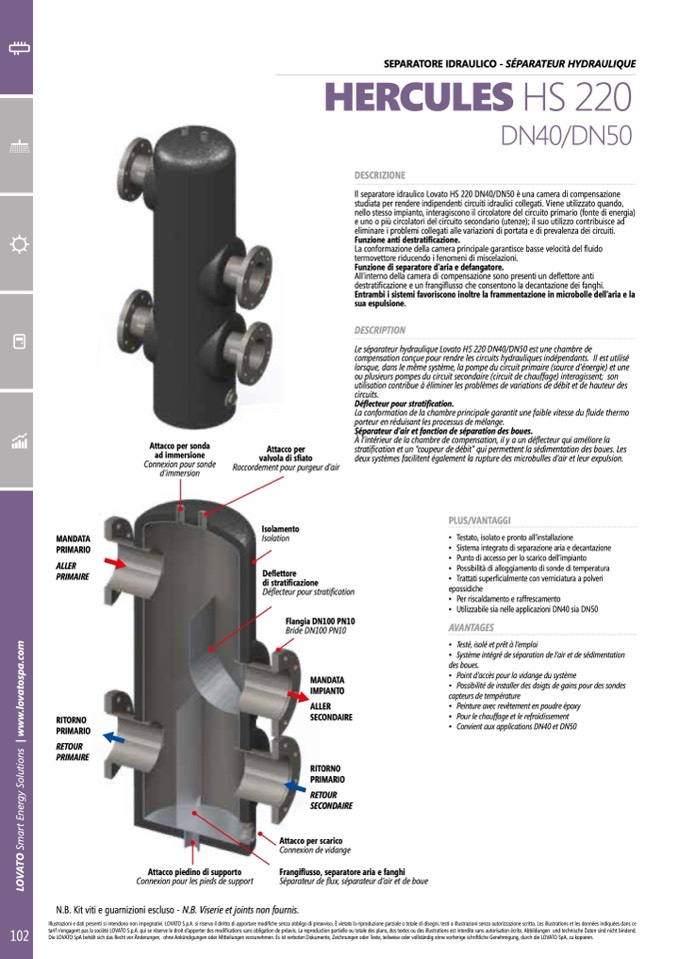

SEPARATORE IDRAULICO - SÉPARATEUR HYDRAULIQUE
HERCULES HS 220
DESCRIZIONE
DN40/DN50
Attacco per sonda
ad immersione
Connexion pour sonde
d’immersion
Attacco per
valvola di sfiato
Raccordement pour purgeur d’air
Isolamento
Isolation
Il separatore idraulico Lovato S 220 D40/D50 è una camera di compensazione
studiata per rendere indipendenti circuiti idraulici collegati. Viene utilizzato quando,
nello stesso impianto, interagiscono il circolatore del circuito primario (fonte di energia)
e uno o pi circolatori del circuito secondario (utenze) il suo utilizzo contribuisce ad
eliminare i problemi collegati alle variazioni di portata e di prevalenza dei circuiti.
unzione anti destratificazione.
La conformazione della camera principale garantisce basse velocità del fluido
termovettore riducendo i fenomeni di miscelazioni.
Funzione di separatore d’aria e defangatore.
All’interno della camera di compensazione sono presenti un deflettore anti
destratificazione e un frangiflusso ce consentono la decantazione dei fangi.
Entrambi i sistemi favoriscono inoltre la frammentazione in microbolle dell’aria e la
sua espulsione.
DESCRIPTION
Le séparateur hydraulique Lovato S 220 DN40/DN50 est une chambre de
compensation conçue pour rendre les circuits hydrauliques indépendants. Il est utilisé
lorsque, dans le même système, la pompe du circuit primaire (source d’énergie) et une
ou plusieurs pompes du circuit secondaire (circuit de chauffage) interagissent son
utilisation contribue à éliminer les problèmes de variations de débit et de hauteur des
circuits.
éflecteur pour stratification.
La conformation de la chambre principale garantit une faible vitesse du fluide thermo
porteur en réduisant les processus de mélange.
Séparateur d’air et fonction de séparation des boues.
l’intérieur de la chambre de compensation, il y a un déflecteur qui améliore la
stratification et un “coupeur de débit” qui permettent la sédimentation des boues. Les
deux systèmes facilitent également la rupture des microbulles d’air et leur expulsion.
PLUS/VANTAGGI
• Testato, isolato e pronto all’installazione
• Sistemaintegratodiseparazioneariaedecantazione
• Puntodiaccessoperloscaricodell’impianto
• Possibilitàdialloggiamentodisondeditemperatura
• Trattatisuperficialmenteconverniciaturaapolveri
epossidiche
• Perriscaldamentoeraffrescamento
• tilizzabilesianelleapplicazioniD40siaD50
AVANTAGES
• Testé,isoléetprêtàl’emploi
• Systèmeintégrédeséparationdel’airetdesédimentation
des boues.
• Pointd’accèspourlavidangedusystème
• Possibilitédeinstallerdesdoigtsdegainspourdessondes
capteurs de température
• Peinture avec revêtement en poudre époxy
• Pour le chauffage et le refroidissement
• ConvientauxapplicationsDN40etDN50
MANDATA
PRIMARIO
ALLER
PRIMAIRE
RITORNO
PRIMARIO
RETOUR
PRIMAIRE
eflettore
di stratificazione
Déflecteur pour stratification
Flangia DN100 PN10
Bride DN100 PN10
MANDATA
IMPIANTO
ALLER
SECONDAIRE
RITORNO
PRIMARIO
RETOUR
SECONDAIRE
Attacco per scarico
Connexion de vidange
rangiflusso, separatore aria e angi
Attacco piedino di supporto
Connexion pour les pieds de support
.B. Kit viti e guarnizioni escluso - N.B. Viserie et joints non fournis.
Séparateur de flux, séparateur d’air et de boue
