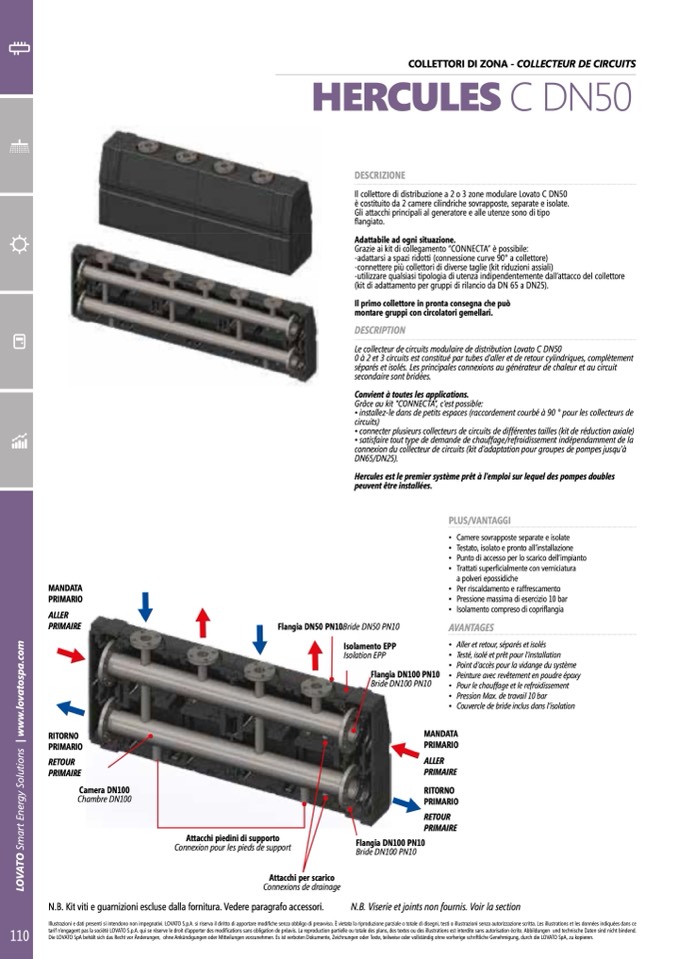

COLLETTORI DI ZONA - COLLECTEUR DE CIRCUITS

HERCULES C DN50

DESCRIZIONE

Il collettore di distribuzione a 2 o 3 zone modulare Lovato C D50

è costituito da 2 camere cilindriche sovrapposte, separate e isolate.

Gli attacchi principali al generatore e alle utenze sono di tipo

flangiato.

Adattabile ad ogni situazione.

Grazie ai it di collegamento COECTA” è possibile:

-adattarsi a spazi ridotti (connessione curve 90° a collettore)

-connettere pi collettori di diverse taglie (it riduzioni assiali)

-utilizzare qualsiasi tipologia di utenza indipendentemente dall’attacco del collettore

(it di adattamento per gruppi di rilancio da D 65 a D25).

Il primo collettore in pronta consegna che può

montare gruppi con circolatori gemellari.

DESCRIPTION

Le collecteur de circuits modulaire de distribution Lovato C DN50

0 à 2 et 3 circuits est constitué par tubes d’aller et de retour cylindriques, complètement

séparés et isolés. Les principales connexions au générateur de chaleur et au circuit

secondaire sont bridées.

Convient à toutes les applications.

Grâce au kit “CONNECTA”, c’est possible:

• installez-le dans de petits espaces (raccordement courbé à 90 ° pour les collecteurs de

circuits)

• connecter plusieurs collecteurs de circuits de différentes tailles (kit de réduction axiale)

• satisfaire tout type de demande de chauffage/refroidissement indépendamment de la

connexion du collecteur de circuits (kit d’adaptation pour groupes de pompes jusqu’à

DN65/DN25).

Hercules est le premier système prêt à l’emploi sur lequel des pompes doubles

peuvent être installées.

MANDATA

PRIMARIO

ALLER

PRIMAIRE

RITORNO

PRIMARIO

RETOUR

PRIMAIRE

Camera DN100

Chambre DN100

Flangia DN50 PN10Bride DN50 PN10

Isolamento EPP

PLUS/VANTAGGI

• Cameresovrapposteseparateeisolate

• Testato,isolatoeprontoall’installazione

• Puntodiaccessoperloscaricodell’impianto

• Trattatisuperficialmenteconverniciatura

a polveri epossidiche

• Per riscaldamento e raffrescamento

• Pressione massima di esercizio 10 bar

• Isolamentocompresodicopriflangia

AVANTAGES

• Alleretretour,séparésetisolés

• Testé, isolé et prêt pour l’installation

• Pointd’accèspourlavidangedusystème

• Peinture avec revêtement en poudre époxy

• Pourlechauffageetlerefroidissement

• PressionMax.detravail10bar

• Couvercledebrideinclusdansl’isolation

Isolation EPP

Flangia DN100 PN10

Bride DN100 PN10

Attacchi piedini di supporto

Connexion pour les pieds de support

Attacchi per scarico

Connexions de drainage

MANDATA

PRIMARIO

ALLER

PRIMAIRE

RITORNO

PRIMARIO

RETOUR

PRIMAIRE

Flangia DN100 PN10

Bride DN100 PN10

N.B. Viserie et joints non fournis. Voir la section

.B. Kit viti e guarnizioni escluse dalla fornitura. Vedere paragrafo accessori.
