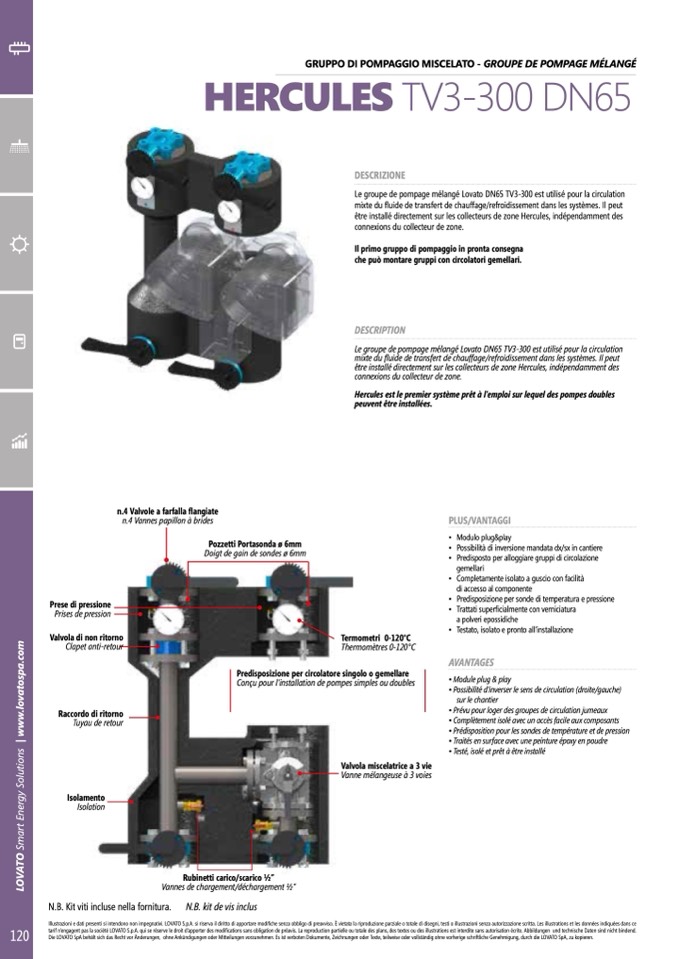

GRUPPO DI POMPAGGIO MISCELATO - GROUPE DE POMPAGE MÉLANGÉ

HERCULES TV3-300 DN65

DESCRIZIONE

Le groupe de pompage mlang Lovato D65 TV3-300 est utilis pour la circulation

mite du fluide de transfert de cauffage/refroidissement dans les sstèmes. Il peut

tre install directement sur les collecteurs de zone ercules, indpendamment des

connexions du collecteur de zone.

Il primo gruppo di pompaggio in pronta consegna

che può montare gruppi con circolatori gemellari.

DESCRIPTION

Le groupe de pompage mélangé Lovato DN65 TV3-300 est utilisé pour la circulation

mixte du fluide de transfert de chauffage/refroidissement dans les systèmes. Il peut

être installé directement sur les collecteurs de zone Hercules, indépendamment des

connexions du collecteur de zone.

Hercules est le premier système prêt à l’emploi sur lequel des pompes doubles

peuvent être installées.

n. alvole a aralla flangiate

n.4 Vannes papillon à brides

Pozzetti Portasonda ø 6mm

Doigt de gain de sondes ø 6mm

PLUS/VANTAGGI

• Moduloplug&play

• Possibilitàdiinversionemandatadx/sxincantiere

• Predispostoperalloggiaregruppidicircolazione

gemellari

• Completamenteisolatoaguscioconfacilità

di accesso al componente

• Predisposizionepersondeditemperaturaepressione

• Trattatisuperficialmenteconverniciatura

a polveri epossidiche

• Testato,isolatoeprontoall’installazione

AVANTAGES

• Module plug & play

• Possibilité dinverser le sens de circulation (droite/gauche)

sur le chantier

• Prévu pour loger des groupes de circulation jumeaux

• Complètement isolé avec un accès facile aux composants

• Prédisposition pour les sondes de température et de pression

• Traités en surface avec une peinture époxy en poudre

• Testé, isolé et prêt à être installé

Prese di pressione

Prises de pression

Valvola di non ritorno

Clapet anti-retour

Raccordo di ritorno

Tuyau de retour

Isolamento

Isolation

Termometri 0-120°C

Thermomètres 0-120°C

Vannes de chargement/déchargement 1⁄2”

.B. Kit viti incluse nella fornitura. N.B. kit de vis inclus

Rubinetti carico/scarico 1⁄2”

Predisposizione per circolatore singolo o gemellare

Conçu pour l’installation de pompes simples ou doubles

Valvola miscelatrice a 3 vie

Vanne mélangeuse à 3 voies
