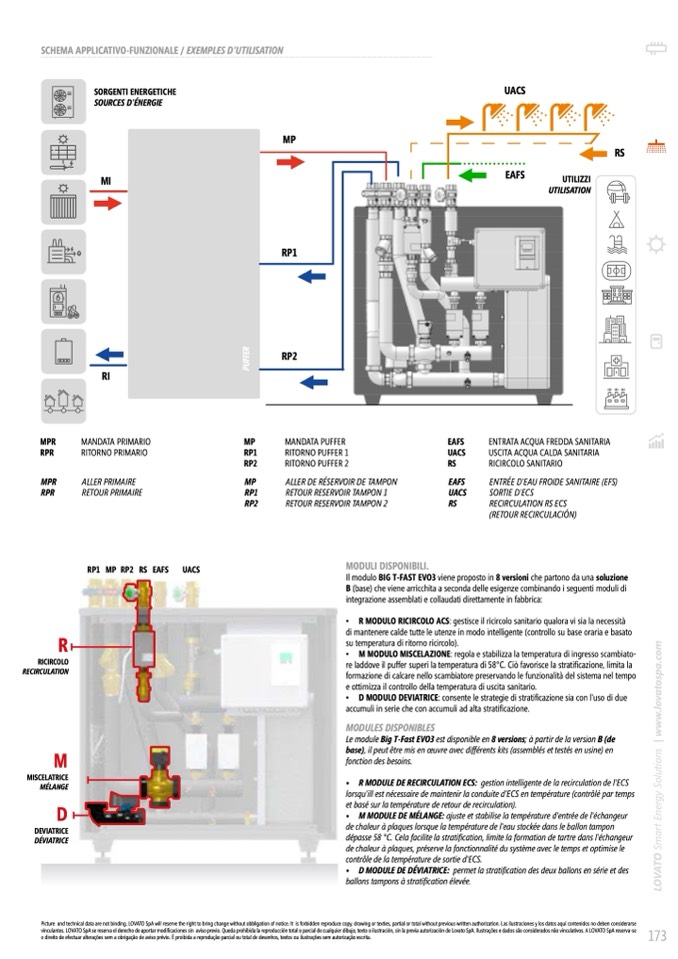

SCHEMA APPLICATIVO-FUNZIONALE / EXEMPLES D’UTILISATION

SORGENTI ENERGETICHE

SOURCES D'ÉNERGIE

MI

UACS

RI

MANDATA PRIMARIO

MP

RITORNO PRIMARIO

RP1

RP2

ALLER PRIMAIRE

MP

RETOUR PRIMAIRE

RP1

RP2

RP1 MP RP2 RS EAFS

UACS

R

RICIRCOLO

RECIRCULATION

M

MISCELATRICE

MÉLANGE

D

DEVIATRICE

DÉVIATRICE

EAFS

ENTRATA ACQUA FREDDA SANITARIA

UACS

USCITA ACQUA CALDA SANITARIA

RS

RICIRCOLO SANITARIO

EAFS

ENTRÉE D'EAU FROIDE SANITAIRE (EFS)

UACS

SORTIE D'ECS

RS

RECIRCULATION RS ECS

(RETOUR RECIRCULACIÓN)

MPR

RPR

MPR

RPR

MP

RP1

RP2

MANDATA PUFFER

RITORNO PUFFER 1

RITORNO PUFFER 2

ALLER DE RÉSERVOIR DE TAMPON

RETOUR RESERVOIR TAMPON 1

RETOUR RESERVOIR TAMPON 2

MODULI DISPONIBILI.

EAFS

RS

UTILIZZI

Picture and technical data are not binding. LOVATO SpA will reserve the right to bring change without obbligation of notice. It is forbidden reproduce copy, drawing or texties, partial or total without previous written authorization. Las ilustraciones y los datos aquí contenidos no deben considerarse

vinculantes.LOVATOSpAsereservaelderecodeaportarmodifificacionessin avisoprevio.uedaproibidalareproduccintotaloparcialdecualquierdibuo,tetooilustracin,sinlapreviaautorizacindeLovatoSpA.Ilustraesedadossoconsideradosnovinculativos.ALOVATOSpAreserva-se

o direito de efectuar alteraes sem a obrigao de aviso prvio. proibida a reproduo parcial ou total de desenos, tetos ou ilustraes sem autorizao escrita.

173

Il modulo BIG T-FAST EVO3 viene proposto in 8 versioni che partono da una soluzione

B (base) che viene arricchita a seconda delle esigenze combinando i seguenti moduli di

integrazione assemblati e collaudati direttamente in fabbrica:

• R MODULO RICIRCOLO ACS: gestisce il ricircolo sanitario qualora vi sia la necessità

di mantenere calde tutte le utenze in modo intelligente (controllo su base oraria e basato

su temperatura di ritorno ricircolo).

• M MODULO MISCELAZIONE: regola e stabilizza la temperatura di ingresso scambiato-

re laddove il puffer superi la temperatura di 58°C. Ciò favorisce la stratificazione, limita la

formazione di calcare nello scambiatore preservando le funzionalità del sistema nel tempo

e ottimizza il controllo della temperatura di uscita sanitario.

• D MODULO DEVIATRICE: consente le strategie di stratificazione sia con luso di due

accumuli in serie ce con accumuli ad alta stratificazione.

MODULES DISPONIBLES

Le module Big T-Fast EVO3 est disponible en 8 versions; à partir de la version B (de

base), il peut être mis en œuvre avec différents kits (assemblés et testés en usine) en

fonction des besoins.

• R MODULE DE RECIRCULATION ECS: gestion intelligente de la recirculation de l’ECS

lorsqu’ill est nécessaire de maintenir la conduite d’ECS en température (contrôlé par temps

et basé sur la température de retour de recirculation).

• M MODULE DE MÉLANGE: ajuste et stabilise la température d'entrée de l'échangeur

de chaleur à plaques lorsque la température de l'eau stockée dans le ballon tampon

dépasse 58 °C. Cela facilite la stratification, limite la formation de tartre dans léchangeur

de chaleur à plaques, préserve la fonctionnalité du système avec le temps et optimise le

contrôle de la température de sortie dECS.

• D MODULE DE DÉVIATRICE: permet la stratification des deux ballons en série et des

ballons tampons à stratification élevée.

UTILISATION
