VERSIONI / VERSIONS

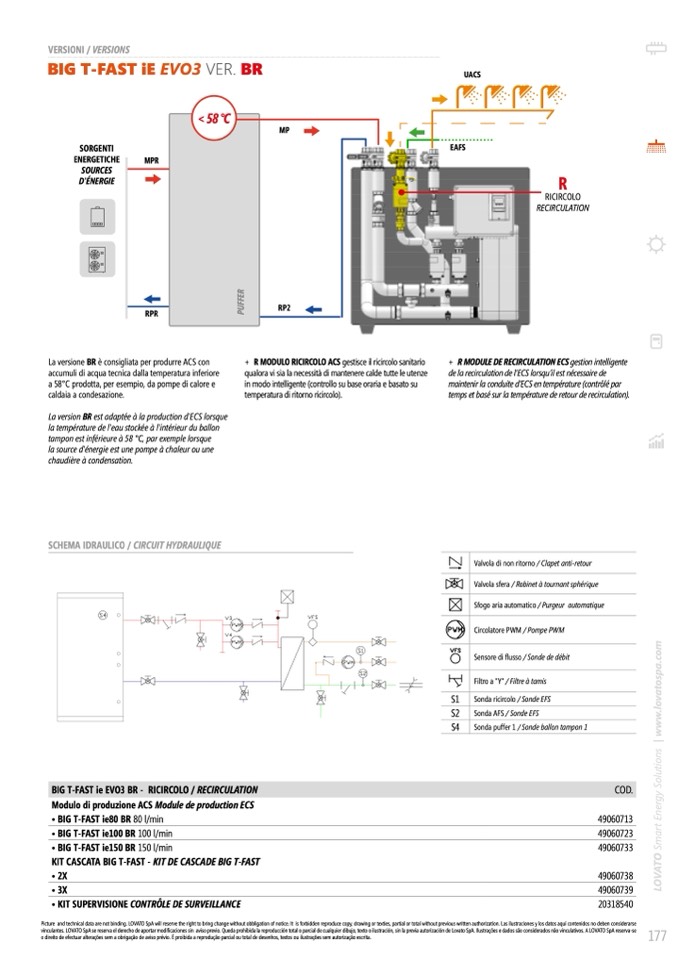

BIG T-FAST iE EVO3 VER. BR
MP
UACS
EAFS
SORGENTI
ENERGETICHE
MPR
SOURCES
D'ÉNERGIE
R
RICIRCOLO
RECIRCULATION
La versione BR è consigliata per produrre ACS con
accumuli di acqua tecnica dalla temperatura inferiore
a 58°C prodotta, per esempio, da pompe di calore e
caldaia a condesazione.
La version BR est adaptée
à la production d'ECS lorsque
la température de l'eau stockée à l'intérieur du ballon
tampon est inférieure à 58 °C, par exemple lorsque
la source d'énergie est une pompe à chaleur ou une
chaudière à condensation.
SCHEMA IDRAULICO / CIRCUIT HYDRAULIQUE
+ R MODULE DE RECIRCULATION ECS gestion intelligente
de la recirculation de l’ECS lorsqu’il est nécessaire de
maintenir la conduite d’ECS en température (contrôlé par
temps et basé sur la température de retour de recirculation).
RPR
RP2
+ R MODULO RICIRCOLO ACS gestisce il ricircolo sanitario
qualora vi sia la necessità di mantenere calde tutte le utenze
in modo intelligente (controllo su base oraria e basato su
temperatura di ritorno ricircolo).
Modulo di produzione ACS Module de production ECS
• BIG T-FAST ie80 BR 80 l/min
• BIG T-FAST ie100 BR 100 l/min
• BIG T-FAST ie150 BR 150 l/min
KIT CASCATA BIG T-FAST - KIT DE CASCADE BIG T-FAST
• 2X
• 3X
• KIT SUPERVISIONE CONTRÔLE DE SURVEILLANCE
49060713
49060723
49060733
49060738
49060739
20318540
Picture and technical data are not binding. LOVATO SpA will reserve the right to bring change without obbligation of notice. It is forbidden reproduce copy, drawing or texties, partial or total without previous written authorization. Las ilustraciones y los datos aquí contenidos no deben considerarse
vinculantes.LOVATOSpAsereservaelderecodeaportarmodifificacionessin avisoprevio.uedaproibidalareproduccintotaloparcialdecualquierdibuo,tetooilustracin,sinlapreviaautorizacindeLovatoSpA.Ilustraesedadossoconsideradosnovinculativos.ALOVATOSpAreserva-se
o direito de efectuar alteraes sem a obrigao de aviso prvio. proibida a reproduo parcial ou total de desenos, tetos ou ilustraes sem autorizao escrita.
177
Valvola di non ritorno / Clapet anti-retour
Valvola sfera / Robinet à tournant sphérique
Sfogo aria automatico / Purgeur automatique
Circolatore PWM / Pompe PWM
Sensore di flusso / Sonde de débit
Filtro a "Y" / Filtre à tamis
S1 Sonda ricircolo / Sonde EFS
S2 Sonda AFS / Sonde EFS
S4 Sonda puffer 1 / Sonde ballon tampon 1
<58°C
P
U
F
F
E
R
P
U
F
F
E
R
L
O
V
A
T
O
S
m
a
r
t
E
n
e
r
g
y
S
o
l
u
t
i
o
n
s
|
w
w
w
.
l
o
v
a
t
o
s
p
a
.
c
o
m
BIG T-FAST ie EVO3 BR - RICIRCOLO / RECIRCULATION
COD.
