210
VALVOLA MULTIFUNZIONE
VANNE MULTIFONCTIONS
La vanne multifonctions est équipée d’une cartouche qui doit être pré-
réglée, au moyen de la clé spécifique fournie, en agissant sur l’échelle
graduée placée sur la partie supérieure. 37 valeurs maximum de
pré-réglage de la vanne peuvent être obtenues. Une fois programmée
la valeur du débit fiée lors de la conception, l’équilibrage sera
automatique et ne dépassera amais la valeur programmée.
Typologie de réglage de la vanne de zone:
- Contact 230V pour le réglage ON-OFF
du minimum au maximum de la valeur programmée;
- Contact 24V pour le réglage ON-OFF du minimum au maximum
de la valeur programmée.
La vanne multifonctions LL comprend
• Filtre de récupération impuretés;
• Doigt de gant sonde de départ comptabilisateur;
• Vanne de zone;
• Vanne d’équilibrage automatique du débit à tarer de 173 a 1.175 l/h;
• Vanne différentielle coté installation qui permet le by
•pass sur le retour du fluide vecteur lors de la croissance de la pression de
l/h
l’installation. Tarage 1900 mm colonne d’eau
Setting
DESCRIZIONE
• SPORTELLO - CORNICE CON REGOLAZIONE
DELLA PROFONDITA’ AUTOADATTANTE
• PORTILLON - BOITIER AVEC REGLAGE
DE LA PROFONDEUR AUTO-ADAPTABLE
DESCRIPTION
1 est un module compact de comptabilisation et de gestion de l’utilisation
particulièrement adapté à différentes typologies d’installations.
l est particulièrement indiqué pour les installations avec réglage thermostatique.

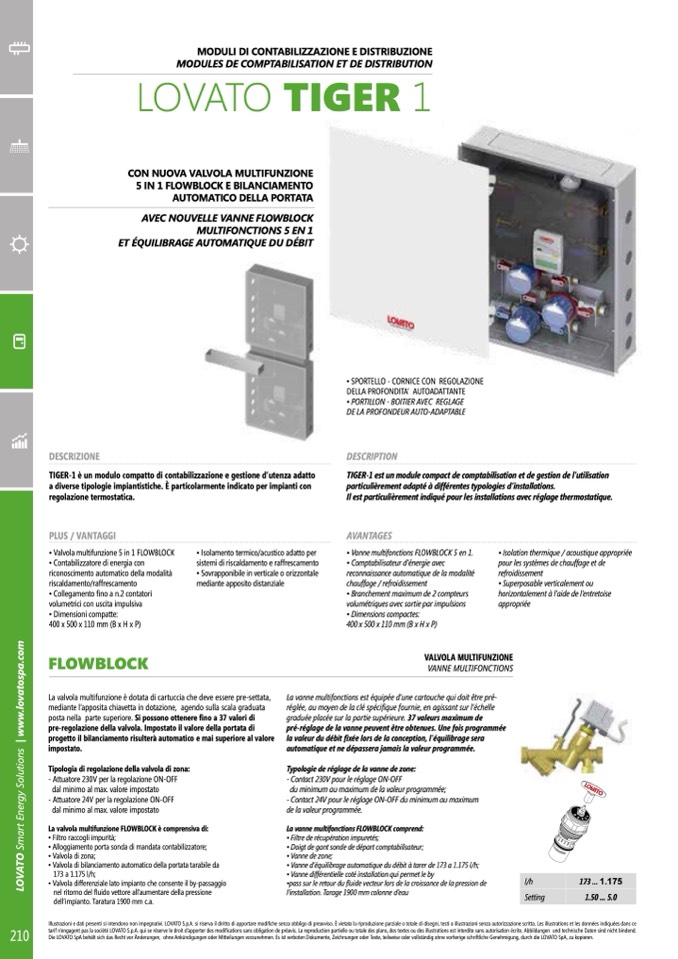

MODULI DI CONTABILIZZAZIONE E DISTRIBUZIONE
MODULES DE COMPTABILISATION ET DE DISTRIBUTION
LOVATO TIGER 1
CON NUOVA VALVOLA MULTIFUNZIONE
5 IN 1 FLOWBLOCK E BILANCIAMENTO
AUTOMATICO DELLA PORTATA
AVEC NOUVELLE VANNE FLOWBLOCK
MULTIFONCTIONS 5 EN 1
ET ÉQUILIBRAGE AUTOMATIQUE DU DÉBIT
TIGER-1 è un modulo compatto di contabilizzazione e gestione d’utenza adatto
a diverse tipologie impiantistiche. È particolarmente indicato per impianti con
regolazione termostatica.
PLUS / VANTAGGI
• Valvola multifunzione 5 in 1 FLOWBLOCK
• Contabilizzatore di energia con
riconoscimento automatico della modalità
riscaldamento/raffrescamento
• Collegamento fino a n.2 contatori
volumetrici con uscita impulsiva
• Dimensioni compatte:
400x500x110mm(BxHxP)
FLOWBLOCK
La valvola multifunzione è dotata di cartuccia che deve essere pre-settata,
mediante l’apposita chiavetta in dotazione, agendo sulla scala graduata
posta nella parte superiore. Si possono ottenere fino a 37 valori di
pre-regolazione della valvola. Impostato il valore della portata di
progetto il bilanciamento risulterà automatico e mai superiore al valore
impostato.
Tipologia di regolazione della valvola di zona:
- Attuatore 230V per la regolazione ON-OFF
dal minimo al max. valore impostato
- Attuatore 24V per la regolazione ON-OFF
dal minimo al max. valore impostato
La valvola multifunzione FLOWBLOCK è comprensiva di:
• Filtro raccogli impurità;
• Alloggiamento porta sonda di mandata contabilizzatore;
• Valvola di zona;
• Valvola di bilanciamento automatico della portata tarabile da
173 a 1.175 l/h;
• Valvola differenziale lato impianto che consente il by-passaggio
nel ritorno del fluido vettore all’aumentare della pressione
dell’impianto. Taratura 1900 mm c.a.
AVANTAGES
• Vanne multifonctions FLOWBLOCK 5 en 1.
• Comptabilisateur d’énergie avec
reconnaissance automatique de la modalité
chauffage / refroidissement
• Branchement maximum de 2 compteurs
volumétriques avec sortie par impulsions
• Dimensions compactes:
400x500x110mm(BxHxP)
• Isolamento termico/acustico adatto per
sistemi di riscaldamento e raffrescamento
• Sovrapponibile in verticale o orizzontale
mediante apposito distanziale
• Isolation thermique / acoustique appropriée
pour les systèmes de chauffage et de
refroidissement
• Superposable verticalement ou
horizontalement à l’aide de l’entretoise
appropriée
Illustrazioni e dati presenti si intendono non impegnativi. LOVATO S.p.A. si riserva il diritto di apportare modifice senza obbligo di preavviso. vietata la riproduzione parziale o totale di disegni, testi o illustrazioni senza autorizzazione scritta. Les illustrations et les donnes indiques dans ce
tarif n’engagent pas la socit LOVATO S.p.A. qui se rserve le droit d’apporter des modifications sans obligation de pravis. La reproduction partielle ou totale des plans, des tetes ou des illustrations est interdite sans autorisation crite. Abbildungen und tecnisce Daten sind nict bindend.
Die LOVATO SpA belt sic das Rect vor nderungen, one Anndigungen oder Mitteilungen vorzunemen. Es ist verboten Doumente, eicnungen oder Tete, teileise oder vollstndig one vorerige scriftlice Genemigung, durc die LOVATO SpA, zu opieren.
173 ... 1.175
1.50 ... 5.0
