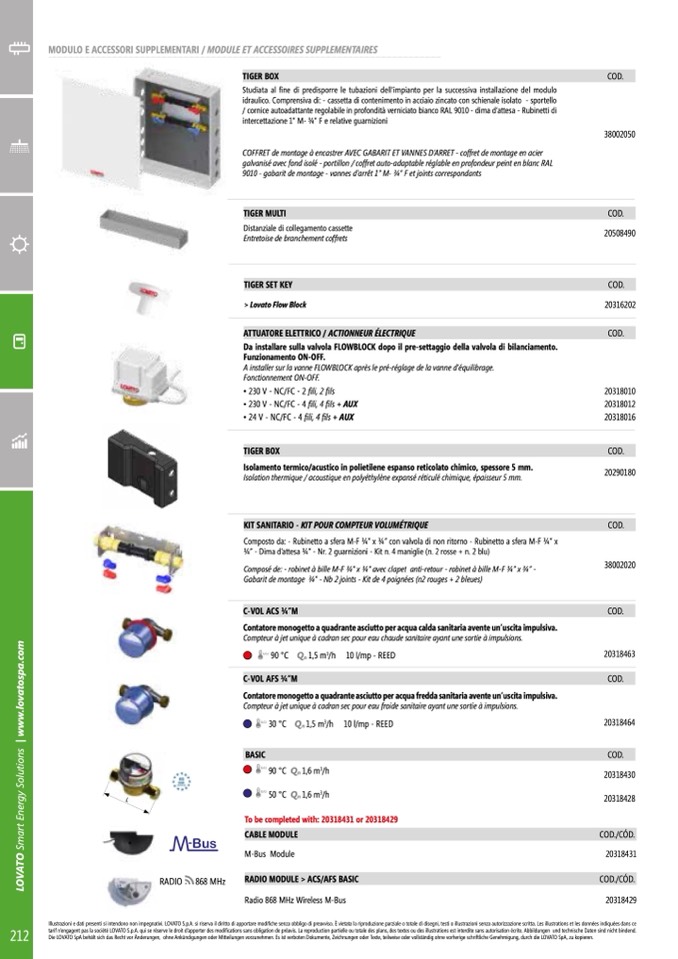

MODULO E ACCESSORI SUPPLEMENTARI / MODULE ET ACCESSOIRES SUPPLEMENTAIRES

TIGER BOX

COD.

TIGER MULTI

COD.

TIGER SET KEY

COD.

ATTUATORE ELETTRICO / U LU

COD.

TIGER BOX

COD.

KIT SANITARIO - U MU LUMU

COD.

C-VOL ACS 3⁄4”M

COD.

C-VOL AFS 3⁄4”M

COD.

BASIC

COD.

L

CABLE MODULE

COD./CÓD.

RADIO MODULE > ACS/AFS BASIC

COD./CÓD.

RADIO

868 MHz

Studiata al fine di predisporre le tubazioni dell’impianto per la successiva installazione del modulo

idraulico. Comprensiva di: - cassetta di contenimento in acciaio zincato con schienale isolato - sportello

/ cornice autoadattante regolabile in profondità verniciato bianco RAL 9010 - dima d’attesa - Rubinetti di

intercettazione 1” M- 3⁄4” F e relative guarnizioni

COFFRET de montage à encastrer AVEC GABARIT ET VANNES D’ARRET - coffret de montage en acier

galvanisé avec fond isolé - portillon / coffret auto-adaptable réglable en profondeur peint en blanc RAL

9010 - gabarit de montage - vannes d’arrêt 1” M- 3⁄4” F et joints correspondants

Distanziale di collegamento cassette

Entretoise de branchement coffrets

> Lovato lo lock

Da installare sulla valvola FLOWBLOCK dopo il pre-settaggio della valvola di bilanciamento.

Funzionamento ON-OFF.

A installer sur la vanne FLOWBLOCK après le pré-réglage de la vanne d’équilibrage.

Fonctionnement ON-OFF.

• 230 V - NC/FC - 2 fili, 2 fils

• 230 V - NC/FC - 4 fili, 4 fils + AUX

• 24 V - NC/FC - 4 fili, 4 fils + AUX

Isolamento termico/acustico in polietilene espanso reticolato chimico, spessore 5 mm.

Isolation thermique / acoustique en polyéthylène expansé réticulé chimique, épaisseur 5 mm.

Composto da: - Rubinetto a sfera M-F 3⁄4” x 3⁄4” con valvola di non ritorno - Rubinetto a sfera M-F 3⁄4” x

3⁄4” - Dima d’attesa 3⁄4” - Nr. 2 guarnizioni - Kit n. 4 maniglie (n. 2 rosse + n. 2 blu)

Composé de: - robinet à bille M-F 3⁄4” x 3⁄4” avec clapet anti-retour - robinet à bille M-F 3⁄4” x 3⁄4” -

Gabarit de montage 3⁄4” - Nb 2 joints - Kit de 4 poignées (n2 rouges + 2 bleues)

Contatore monogetto a quadrante asciutto per acqua calda sanitaria avente un’uscita impulsiva.

Compteur à jet unique à cadran sec pour eau chaude sanitaire ayant une sortie à impulsions.

90 °C Q

n

1,5 m

3

/h 10 l/mp - REED

Contatore monogetto a quadrante asciutto per acqua fredda sanitaria avente un’uscita impulsiva.

Compteur à jet unique à cadran sec pour eau froide sanitaire ayant une sortie à impulsions.

30 °C Q

n

1,5 m

3

/h 10 l/mp - REED

90 °C Q

n

1,6 m

3

/h

50 °C Q

n

1,6 m

3

/h

To be completed it 203131 or 20312

M-Bus Module

Radio 868 MHz Wireless M-Bus

38002050

20508490

20316202

20318010

20318012

20318016

20290180

38002020

20318463

20318464

20318430

20318428

20318431

20318429
