DESCRIZIONE
DESCRIPTION
MUL est un système de comptabilisation et de gestion des utilisations par modules
qui, opportunément combinés, répondent au différentes typologies de l’installation.
AV-MODUL è un sistema di contabilizzazione e gestione d’utenza a moduli
che, opportunamente combinati, soddisfano differenti tipologie di impianto
PLUS / VANTAGGI
• Gestione monozona con valvola deviatrice
a 2 o 3 vie predisposto per gestione d’utenza
come versione AV-MODUL 3⁄4”
• Contabilizzatore di energia con
riconoscimento automatico della modalità
riscaldamento/raffrescamento
• Collegamento uscita ACS e AFS con
rubinetti diritti o a squadra
• Profondità cassetta 110 mm
• Isolamento termico/acustico adatto per
sistemi di riscaldamento e raffrescamento
AVANTAGES
• Gestion mono-zone avec vanne déviatrice
à 2 ou 3 voies prédisposée pour la gestion
d’utilisation en version AV-MODUL 3⁄4”
• Comptabilisateur d’énergie avec
reconnaissance automatique de la modalité
chauffage / refroidissement.
• Branchement sortie ECS et EFS avec robinets
droits ou équerre.
• Profondeur coffret 110 mm.
• Isolation thermique / acoustique appropriée
pour les systèmes de chauffage et de
refroidissement.
DIMENSIONI E ATTACCHI / DIMENSIONS ET CONNEXIONS
m
o
c
.
a
p
s
o
t
a
v
o
l
.
w
|
IP
s
n
o
i
t
u
l
o
S
y
g
r
e
n
E
t
r
a
m
S
O
T
A
V
O
L
222
COMPONENTI / COMPOSANTS
1 Modulo di contabilizzazione in 3 versioni:
- AV-0 senza valvola di zona
- AV-2 con valvola di zona a 2 vie
- AV-3 con valvola di zona a 3 vie by-pass.
2 Kit contatore ACS con uscita dal basso o laterale
3 Kit contatore AFS con uscita dal basso o laterale
4 Cassetta di contenimento ad incasso
1 Module de comptabilisation en 3 versions:
- AV-0 sans vanne de zone
- AV-2 avec vanne de zone à 2 voies
- AV-3 avec vanne de zone à 3 voies by-pass.
2 Kit compteur ECS avec sortie par le bas ou latérale
3 Kit compteur EFS avec sortie par le bas ou latérale
4 Coffret de montage à encastrer
UP
1
EACS
EAFS
IP
UP
EACS
EAFS
É possibile scaricare testi di capitolato e disegni dxf dal sito web www.lovatospa.com
Vous pouvez télécharger les prescriptions techniques et les plans dxf
à partir du site web www.lovatospa.
2
3
4
ingresso primario / entrée primaire
uscita primario / sortie primaire
entrata acqua calda sanitaria / entrée eau chaude sanitaire
entrata acqua fredda sanitaria / entrée eau froide sanitaire

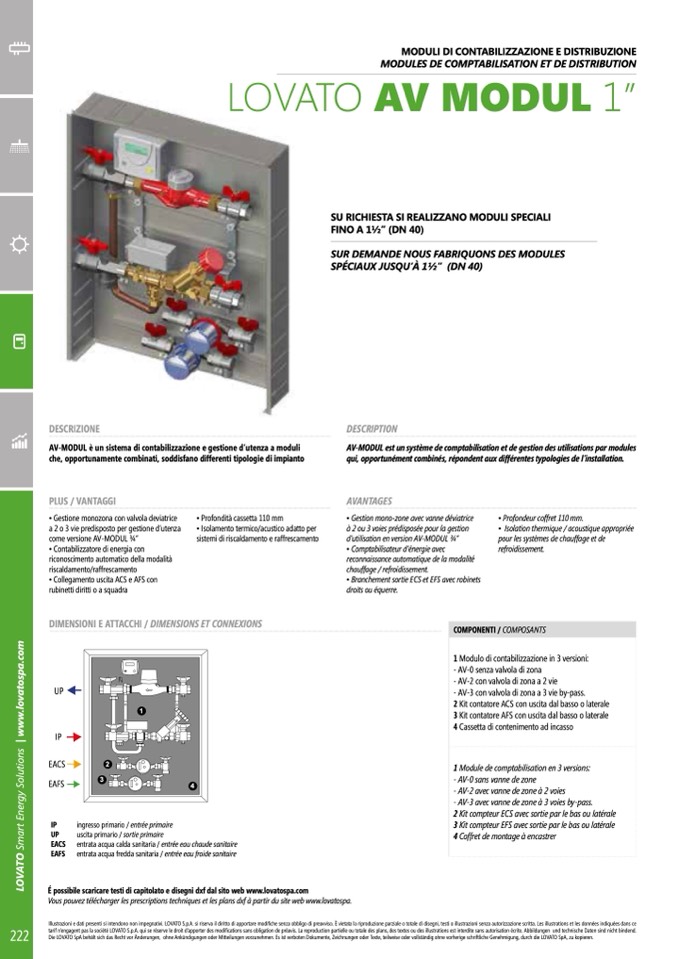

MODULI DI CONTABILIZZAZIONE E DISTRIBUZIONE
MODULES DE COMPTABILISATION ET DE DISTRIBUTION
L
LO
O V
V A
ATO AV MODUL 1”
SU RICHIESTA SI REALIZZANO MODULI SPECIALI
FINO A 11⁄2” (DN 40)
SUR DEMANDE NOUS FABRIQUONS DES MODULES
SPÉCIAUX JUSQU’À 11⁄2” (DN 40)
