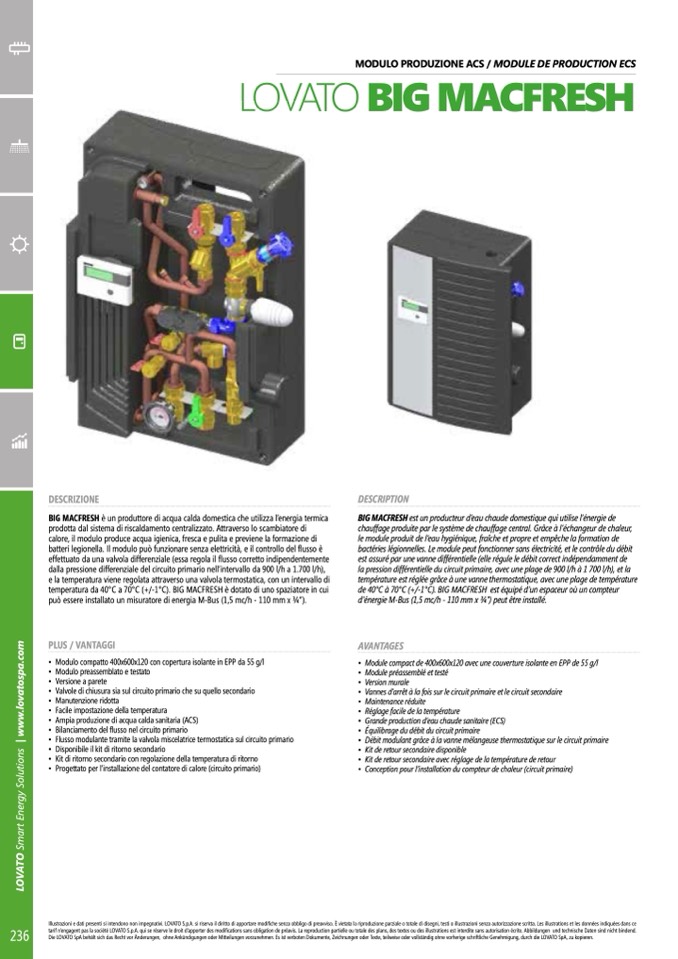

MODULO PRODUZIONE ACS / MODULE DE PRODUCTION ECS
TO BIG MACFRESH
DESCRIPTION
MS est un producteur d’eau chaude domestique qui utilise l’énergie de
chauffage produite par le système de chauffage central. Grâce à l’échangeur de chaleur,
le module produit de l’eau hygiénique, fraîche et propre et empêche la formation de
bactéries légionnelles. Le module peut fonctionner sans électricité, et le contrôle du débit
est assuré par une vanne différentielle (elle régule le débit correct indépendamment de
la pression différentielle du circuit primaire, avec une plage de 900 l/h à 1 700 l/h), et la
température est réglée grâce à une vanne thermostatique, avec une plage de température
de 40°C à 70°C (+/-1°C). BIG MACFRES est équipé d’un espaceur où un compteur
d’énergie M-Bus (1,5 mc/h - 110 mm x 3⁄4”) peut être installé.
AVANTAGES
• Module compact de 400x600x120 avec une couverture isolante en EPP de 55 g/l
• Module préassemblé et testé
• Version murale
• Vannes d’arrêt à la fois sur le circuit primaire et le circuit secondaire
• Maintenance réduite
• Réglage facile de la température
• Grande production d’eau chaude sanitaire (ECS)
• Équilibragedudébitducircuitprimaire
• Débitmodulantgrâceàlavannemélangeusethermostatiquesurlecircuitprimaire
• Kitderetoursecondairedisponible
• Kitderetoursecondaireavecréglagedelatempératurederetour
• Conceptionpourl’installationducompteurdechaleur(circuitprimaire)
L O
OV
VA
AT
DESCRIZIONE
BIG MACFRESH è un produttore di acqua calda domestica che utilizza l’energia termica
prodotta dal sistema di riscaldamento centralizzato. Attraverso lo scambiatore di
calore, il modulo produce acqua igienica, fresca e pulita e previene la formazione di
batteri legionella. Il modulo può funzionare senza elettricità, e il controllo del flusso è
effettuato da una valvola differenziale (essa regola il flusso corretto indipendentemente
dalla pressione differenziale del circuito primario nell’intervallo da 900 l/h a 1.700 l/h),
e la temperatura viene regolata attraverso una valvola termostatica, con un intervallo di
temperatura da 40°C a 70°C (+/-1°C). BIG MACFRESH è dotato di uno spaziatore in cui
può essere installato un misuratore di energia M-Bus (1,5 mc/h - 110 mm x 3⁄4”).
PLUS / VANTAGGI
• Modulocompatto400x600x120concoperturaisolanteinEPPda55g/l
• Modulopreassemblatoetestato
• Versioneaparete
• Valvoledichiusurasiasulcircuitoprimariochesuquellosecondario
• Manutenzioneridotta
• Facileimpostazionedellatemperatura
• Ampiaproduzionediacquacaldasanitaria(ACS)
• Bilanciamentodelflussonelcircuitoprimario
• Flussomodulantetramitelavalvolamiscelatricetermostaticasulcircuitoprimario
• Disponibileilkitdiritornosecondario
• Kitdiritornosecondarioconregolazionedellatemperaturadiritorno
• Progettatoperl’installazionedelcontatoredicalore(circuitoprimario)
