FUNZIONAMENTO NORMALE
A - bypass aperto
FONCTIONNEMENT NORMAL
A - by-pass ouvert
SPILLAMENTO E BYPASS
A - bypass chiuso
SOUTIRAGE ET BYPASS
A - by-pass fermé
DESCRIZIONE
bypass superiore
by-pass supérieur
bypass chiuso
by-pass fermé
bypass aperto
by-pass ouvert
Ø NOMINALE - Ø NOMINAL
Attacchi - Connexions
KVS
Temp. max. - Temp. maximale
Pressione Max. - Pression Max.
Mater. valv. sfera
Matériau vanne à bille
Materiale guarnizioni
Matériau joints
DN 25
1'' 1⁄2Fx1''1⁄2M
4
110°C
6 bar
141
Viton / EPDM
La valvola miscelatrice DN 25 - 1” MKTC è una valvola a 3 vie regolata da un
attuatore termostatico,
tramite il quale viene impostata la temperatura che si desidera mantenere costante
in mandata.
La valvola è dotata di 1 bypass:
- by-pass superiore (lato impianto)
PLUS/VANTAGGI
• Valvola miscelatrice a 3 vie regolata da un attuatore termostatico
• Adatta per impianti a pannelli radianti
• 1 bypass integrato
• Semplicità di regolazione
DESCRIZIONE
La vanne mélangeuse 5 1 M est une vanne à voies régulée par un
actionneur thermostatique
à partir duquel la température désirée que l’on veut maintenir constante en
refoulement est programmée.
La vanne est équipée de 1 by-pass:
- by-pass supérieur (côté équipement)
PLUS/VANTAGGI
• Vanne mélangeuse à 3 voies régulée par un actionneur thermostatique
• Adaptée aux installations à panneaux radiants
• 1 by-pass intégré
• Facilité de réglage
DIMENSIONI E ATTACCHI / DIMENSIONS ET CONNEXIONS
MKTC
MANDATA A DESTRA
REFOULEMENT A DROITE
125
BYPASS SUPERIORE / BY-PASS SUPÉRIEUR
circuito a pavimento
circuit au sol
In un impianto di riscaldamento a
pavimento è di norma calcolare un
∆t di ma. 5 °C. Pertanto, tenendo
il bypass lato impianto tutto aperto,
parte dell’acqua del ritorno viene
recuperata e immessa direttamente
nella mandata.
Questo determina l’apertura della
mandata della valvola termostatica
solo nel caso in cui fosse necessario
fornire calore all’impianto.
COD.
49187403
COD.
20318151
20318152
A = aperto / ouvert
A
s
n
o
i
t
u
l
o
S
y
g
r
e
n
E
t
r
a
m
S
valvola
vanne
Dans une installation de chauffage par
le sol, habituellement on calcule un ∆t
de 5 °C max. Aussi en gardant le by-
pass côté équipement complètement
ouvert, une partie de l’eau de retour
est récupérée et introduite directement
dans le refoulement.
Ceci détermine l’ouverture
du refoulement de la vanne
thermostatique uniquement dans le
cas où il s’avère nécessaire de fournir
la chaleur à l’équipement.

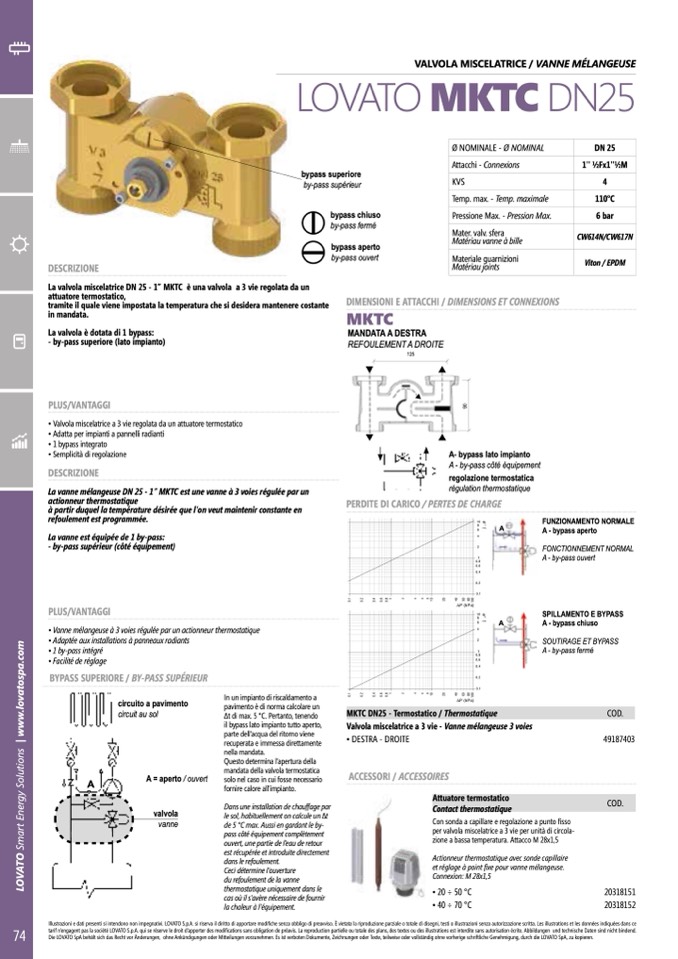

VALVOLA MISCELATRICE / VANNE MÉLANGEUSE
LOVATO MKTC DN25
0
9
A- bypass lato impianto
A - by-pass côté équipement
regolazione termostatica
régulation thermostatique
100
60
80
40
PERDITE DI CARICO / PERTES DE CHARGE
20
10
�
�
�
6
8
A
�
4
2
0.6
0.8
1
0.4
100
0.2
60
80
40
0.1
1
.
0
2
.
0
4
.
0
6
.
0
8
.
0
1
2
4
6
8
0
1
0
2
0
4
0
6
0
8
0
1
∆P (kPa) 20
10
6
8
�
�
�
�
4
A
2
0.6
0.8
1
0.4
0.2
0.1
1
.
0
2
.
0
4
.
0
6
.
0
8
.
0
1
2
4
6
8
0
1
0
2
0
4
0
6
0
8
0
∆P (kPa)
1
MKTC DN25 - Termostatico / Thermostatique
Valvola miscelatrice a 3 vie - Vanne mélangeuse 3 voies
• DESTRA - DROITE
ACCESSORI / ACCESSOIRES
Attuatore termostatico
Contact thermostatique
Con sonda a capillare e regolazione a punto fisso
per valvola miscelatrice a 3 vie per unità di circola-
zione a bassa temperatura. Attacco M 281,5
Actionneur thermostatique avec sonde capillaire
et réglage à point fixe pour vanne mélangeuse.
Connexion: M 28x1,5
• 20 ÷ 50 °C
• 40 ÷ 70 °C
