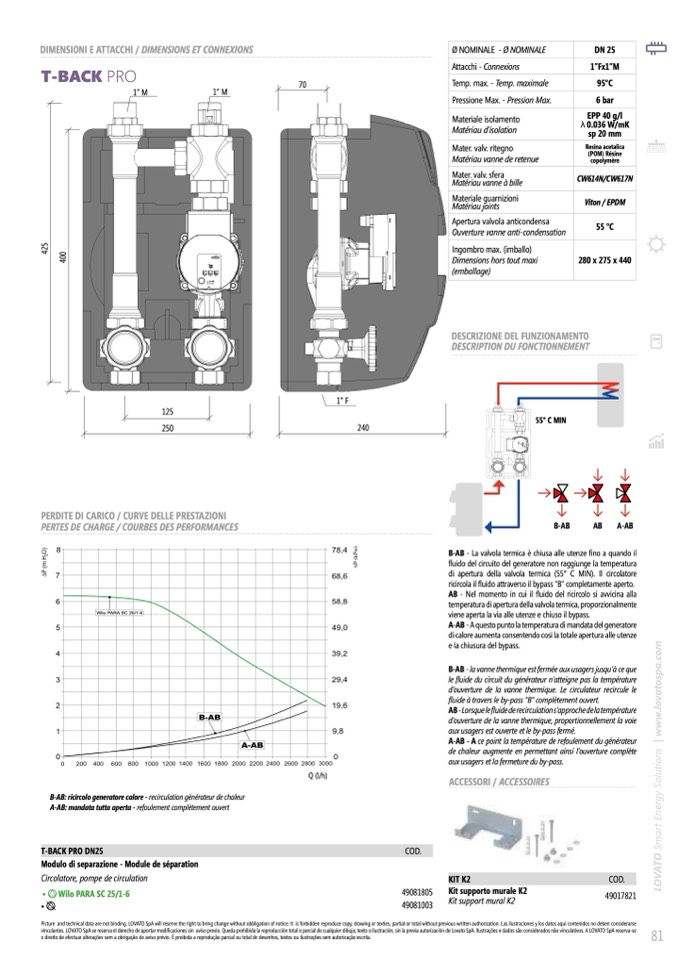

DIMENSIONI E ATTACCHI / DIMENSIONS ET CONNEXIONS

T-BACK PRO

70

Ø NOMINALE - Ø NOMINALE

Attacchi - Connexions

Temp. max. - Temp. maximale

Pressione Max. - Pression Max.

Materiale isolamento

Matériau d’isolation

Mater. valv. ritegno

Matériau vanne de retenue

Mater. valv. sfera

Matériau vanne à bille

Materiale guarnizioni

Matériau joints

Apertura valvola anticondensa

Ouverture vanne anti-condensation

Ingombro max. (imballo)

Dimensions hors tout maxi

(emballage)

DN 25

1”Fx1”M

95°C

6 bar

EPP 40 g/l

0.036 W/mK

sp20mm

Resina acetalica

(POM) Résine

copolymère

141

Viton / EPDM

55 °C

280 x 275 x 440

5

2

4

0

4

1” M

1” M

PERDITE DI CARICO / CURVE DELLE PRESTAZIONI

PERTES DE CHARGE / COURBES DES PERFORMANCES

Wilo PARA SC 25/1-6

B-AB: ricircolo generatore calore - recirculation générateur de chaleur

A-AB: mandata tutta aperta - refoulement complètement ouvert

T-BACK PRO DN25

Modulo di separazione - Module de séparation

Circolatore, pompe de circulation

• Wilo PARA SC 25/1-6

•

COD.

49081805

49081003

125

250

240

Q (l/h)

s

n

o

i

t

u

l

o

S

y

g

r

e

n

E

t

r

a

m

S

O

T

A

V

O

L

81

1” F

DESCRIZIONE DEL FUNZIONAMENTO

DESCRIPTION DU FONCTIONNEMENT

55° C MIN

B-AB

AB

A-AB

B-AB - La valvola termica è ciusa alle utenze fino a quando il

fluido del circuito del generatore non raggiunge la temperatura

di apertura della valvola termica (55° C MI). Il circolatore

ricircola il fluido attraverso il bpass "B" completamente aperto.

AB - el momento in cui il fluido del ricircolo si avvicina alla

temperatura di apertura della valvola termica, proporzionalmente

viene aperta la via alle utenze e chiuso il bypass.

A-AB - A questo punto la temperatura di mandata del generatore

di calore aumenta consentendo cosi la totale apertura alle utenze

e la chiusura del bypass.

B-AB - la vanne thermique est fermée aux usagers jusqu’à ce que

le fluide du circuit du générateur n’atteigne pas la température

d’ouverture de la vanne thermique. Le circulateur recircule le

fluide à travers le by-pass "B" complètement ouvert.

AB - Lorsque le fluide de recirculation s’approche de la température

d’ouverture de la vanne thermique, proportionnellement la voie

aux usagers est ouverte et le by-pass fermé.

A-AB - A ce point la température de refoulement du générateur

de chaleur augmente en permettant ainsi l’ouverture complète

aux usagers et la fermeture du by-pass.

ACCESSORI / ACCESSOIRES

KIT K2

COD.

Kit supporto murale K2

49017821

Kit support mural K2
