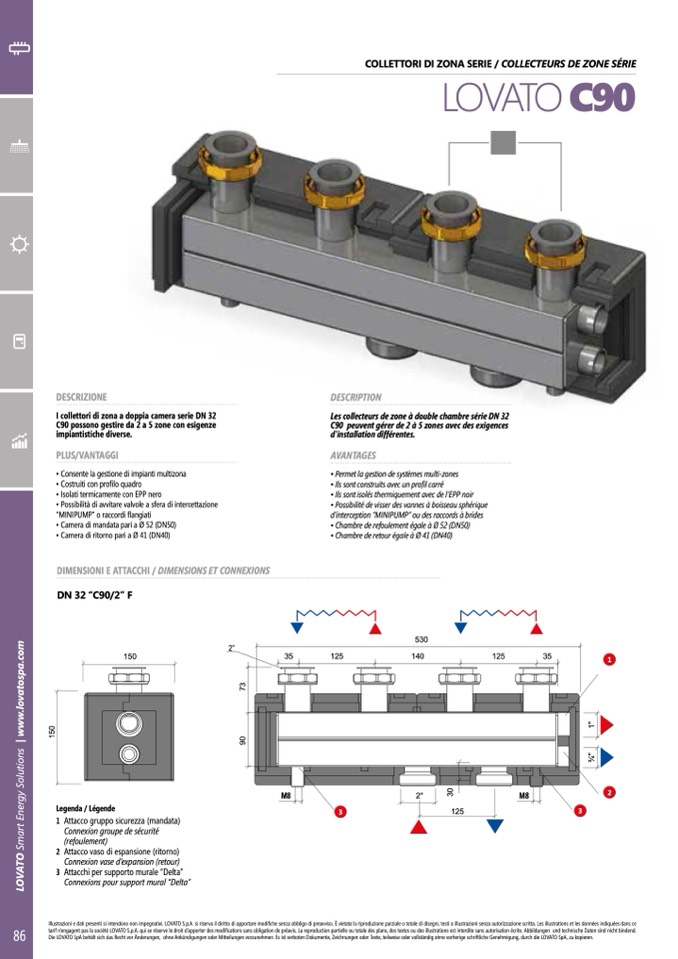

DESCRIZIONE

I collettori di zona a doppia camera serie DN 32

C90 possono gestire da 2 a 5 zone con esigenze

impiantistiche diverse.

PLUS/VANTAGGI

• Consente la gestione di impianti multizona

• Costruiti con profilo quadro

• Isolati termicamente con EPP nero

• Possibilità di avvitare valvole a sfera di intercettazione

MIIPMP” o raccordi flangiati

• Camera di mandata pari a Ø 52 (D50)

• Camera di ritorno pari a Ø 41 (D40)

DIMENSIONI E ATTACCHI / DIMENSIONS ET CONNEXIONS

DESCRIPTION

Les collecteurs de zone à double chambre série DN 32

C90 peuvent gérer de 2 à 5 zones avec des exigences

dinstallation différentes.

DN 32 “C90/2” F

150

2”

35

AVANTAGES

• Permet la gestion de systèmes multi-zones

• Ils sont construits avec un profil carré

• Ils sont isolés thermiquement avec de l’EPP noir

• Possibilité de visser des vannes à boisseau sphérique

d’interception “MINIPUMP” ou des raccords à brides

• Chambre de refoulement égale à Ø 52 (DN50)

• Chambre de retour égale à Ø 41 (DN40)

530

125

140

125

35

3

0

3

⁄

4

"

1

"

1

5

0

9

0

7

3

Legenda / Légende

1 Attacco gruppo sicurezza (mandata)

Connexion groupe de sécurité

(refoulement)

2 Attacco vaso di espansione (ritorno)

Connexion vase d’expansion (retour)

3 Attacchi per supporto murale “Delta”

Connexions pour support mural “Delta”

3

COLLETTORI DI ZONA SERIE / COLLECTEURS DE ZONE SÉRIE

LOVATO C90

M8

2"

M8

3

125

1

2
