2
D
Maniglia a farfalla: alluminio
2

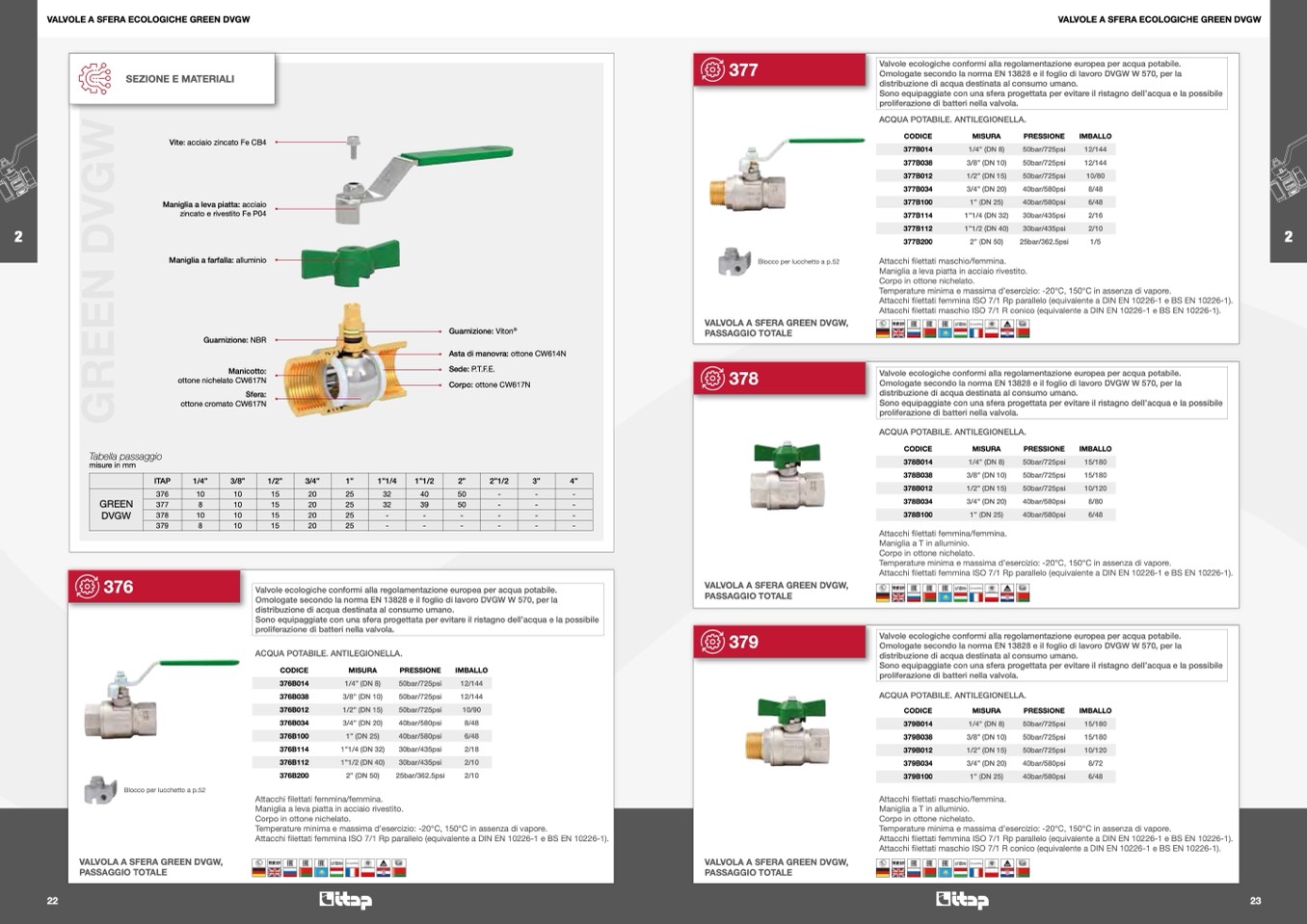

VALVOLE A SFERA ECOLOGICHE GREEN DVGW
VALVOLE A SFERA ECOLOGICHE GREEN DVGW
22
23
SEZIONE E MATERIALI
377
Valvole ecologiche conformi alla regolamentazione europea per acqua potabile.
Omologate secondo la norma EN 13828 e il foglio di lavoro DVGW W 570, per la
distribuzione di acqua destinata al consumo umano.
Sono equipaggiate con una sfera progettata per evitare il ristagno dell’acqua e la possibile
proliferazione di batteri nella valvola.
ACQUA POTABILE. ANTILEGIONELLA.
W
Vite: acciaio zincato Fe CB4
CODICE
377B014
377B038
377B012
377B034
377B100
377B114
377B112
377B200
MISURA
PRESSIONE
IMBALLO
1/4” (DN 8)
50bar/725psi
12/144
3/8” (DN 10)
50bar/725psi
12/144
1/2” (DN 15)
50bar/725psi
10/80
3/4” (DN 20)
40bar/580psi
8/48
1” (DN 25)
40bar/580psi
6/48
1”1/4 (DN 32)
30bar/435psi
2/16
1”1/2 (DN 40)
30bar/435psi
2/10
2” (DN 50)
25bar/362.5psi
1/5
G
V
Maniglia a leva piatta: acciaio
zincato e rivestito Fe P04
N
Blocco per lucchetto a p.52
VALVOLA A SFERA GREEN DVGW,
PASSAGGIO TOTALE
378
VALVOLA A SFERA GREEN DVGW,
PASSAGGIO TOTALE
379
VALVOLA A SFERA GREEN DVGW,
PASSAGGIO TOTALE
Attacchi
filettati maschio/femmina.
Maniglia a leva piatta in acciaio rivestito.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: -20°C, 150°C in assenza di vapore.
Attacchi
filettati femmina ISO 7/1 Rp parallelo (equivalente a DIN EN 10226-1 e BS EN 10226-1).
Attacchi
filettati maschio ISO 7/1 R conico (equivalente a DIN EN 10226-1 e BS EN 10226-1).
Valvole ecologiche conformi alla regolamentazione europea per acqua potabile.
Omologate secondo la norma EN 13828 e il foglio di lavoro DVGW W 570, per la
distribuzione di acqua destinata al consumo umano.
Sono equipaggiate con una sfera progettata per evitare il ristagno dell’acqua e la possibile
proliferazione di batteri nella valvola.
ACQUA POTABILE. ANTILEGIONELLA.
E
E
Guarnizione: NBR
Manicotto:
ottone nichelato CW617N
Sfera:
ottone cromato CW617N
Guarnizione: Viton
®
Asta di manovra: ottone CW614N
Sede: P.T.F.E.
Corpo: ottone CW617N
1”
1”1/4
1”1/2
2”
2”1/2
3”
4”
R
G
Tabella passaggio
misure in mm
CODICE
378B014
378B038
378B012
378B034
378B100
MISURA
PRESSIONE
IMBALLO
1/4” (DN 8)
50bar/725psi
15/180
3/8” (DN 10)
50bar/725psi
15/180
1/2” (DN 15)
50bar/725psi
10/120
3/4” (DN 20)
40bar/580psi
8/80
1” (DN 25)
40bar/580psi
6/48
ITAP
1/4”
3/8”
1/2”
3/4”
376
10
10
15
20
25
GREEN
377
8
10
15
20
25
DVGW
378
10
10
15
20
25
379
8
10
15
20
25
32
40
50
-
-
-
32
39
50
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Attacchi
filettati femmina/femmina.
Maniglia a T in alluminio.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: -20°C, 150°C in assenza di vapore.
Attacchi
filettati femmina ISO 7/1 Rp parallelo (equivalente a DIN EN 10226-1 e BS EN 10226-1).
Valvole ecologiche conformi alla regolamentazione europea per acqua potabile.
Omologate secondo la norma EN 13828 e il foglio di lavoro DVGW W 570, per la
distribuzione di acqua destinata al consumo umano.
Sono equipaggiate con una sfera progettata per evitare il ristagno dell’acqua e la possibile
proliferazione di batteri nella valvola.
ACQUA POTABILE. ANTILEGIONELLA.
376
Valvole ecologiche conformi alla regolamentazione europea per acqua potabile.
Omologate secondo la norma EN 13828 e il foglio di lavoro DVGW W 570, per la
distribuzione di acqua destinata al consumo umano.
Sono equipaggiate con una sfera progettata per evitare il ristagno dell’acqua e la possibile
proliferazione di batteri nella valvola.
ACQUA POTABILE. ANTILEGIONELLA.
Blocco per lucchetto a p.52
VALVOLA A SFERA GREEN DVGW,
PASSAGGIO TOTALE
Attacchi filettati femmina/femmina.
Maniglia a leva piatta in acciaio rivestito.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: -20°C, 150°C in assenza di vapore.
Attacchi filettati femmina ISO 7/1 Rp parallelo (equivalente a DIN EN 10226-1 e BS EN 10226-1).
Attacchi
filettati maschio/femmina.
Maniglia a T in alluminio.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: -20°C, 150°C in assenza di vapore.
Attacchi
filettati femmina ISO 7/1 Rp parallelo (equivalente a DIN EN 10226-1 e BS EN 10226-1).
Attacchi
filettati maschio ISO 7/1 R conico (equivalente a DIN EN 10226-1 e BS EN 10226-1).
CODICE
376B014
376B038
376B012
376B034
376B100
376B114
376B112
376B200
MISURA
PRESSIONE
IMBALLO
1/4” (DN 8)
50bar/725psi
12/144
3/8” (DN 10)
50bar/725psi
12/144
1/2” (DN 15)
50bar/725psi
10/90
3/4” (DN 20)
40bar/580psi
8/48
1” (DN 25)
40bar/580psi
6/48
1”1/4 (DN 32)
30bar/435psi
2/18
1”1/2 (DN 40)
30bar/435psi
2/10
2” (DN 50)
25bar/362.5psi
2/10
CODICE
379B014
379B038
379B012
379B034
379B100
MISURA
PRESSIONE
IMBALLO
1/4” (DN 8)
50bar/725psi
15/180
3/8” (DN 10)
50bar/725psi
15/180
1/2” (DN 15)
50bar/725psi
10/120
3/4” (DN 20)
40bar/580psi
8/72
1” (DN 25)
40bar/580psi
6/48
