2
I
V
Disponibile con
filetto NPT nelle misure
2”1/2, 3” e 4”.
VALVOLA A SFERA VIENNA, PASSAGGIO
STANDARD
117
VALVOLA A SFERA VIENNA, PASSAGGIO
STANDARD
117N
VALVOLA A SFERA VIENNA, PASSAGGIO
STANDARD
2

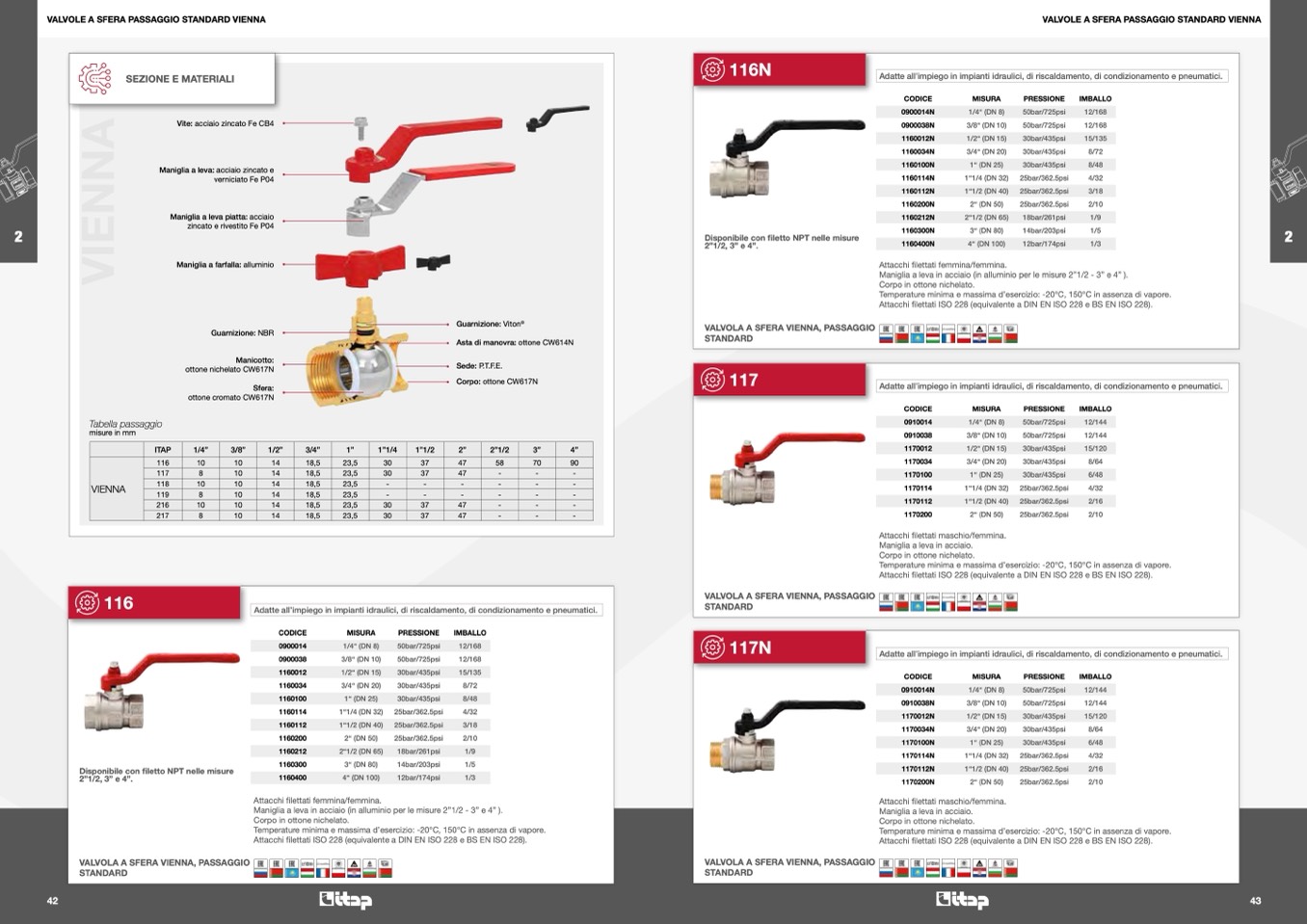

VALVOLE A SFERA PASSAGGIO STANDARD VIENNA
VALVOLE A SFERA PASSAGGIO STANDARD VIENNA
42
43
SEZIONE E MATERIALI
Vite: acciaio zincato Fe CB4
A
Maniglia a leva: acciaio zincato e
N
verniciato Fe P04
N
Maniglia a leva piatta: acciaio
zincato e rivestito Fe P04
E
116N
Adatte all’impiego in impianti idraulici, di riscaldamento, di condizionamento e pneumatici.
Tabella passaggio
misure in mm
CODICE
0910014
0910038
1170012
1170034
1170100
1170114
1170112
1170200
MISURA
PRESSIONE
IMBALLO
1/4“ (DN 8)
50bar/725psi
12/144
3/8“ (DN 10)
50bar/725psi
12/144
1/2“ (DN 15)
30bar/435psi
15/120
3/4“ (DN 20)
30bar/435psi
8/64
1“ (DN 25)
30bar/435psi
6/48
1“1/4 (DN 32)
25bar/362.5psi
4/32
1“1/2 (DN 40)
25bar/362.5psi
2/16
2“ (DN 50)
25bar/362.5psi
2/10
116
117
118
119
216
217
116
10
8
10
8
10
8
10
14
18,5
23,5
30
37
47
58
70
90
10
14
18,5
23,5
30
37
47
-
-
-
10
14
18,5
23,5
-
-
-
-
-
-
10
14
18,5
23,5
-
-
-
-
-
-
VIENNA
Maniglia a farfalla: alluminio
Attacchi
filettati femmina/femmina.
Maniglia a leva in acciaio (in alluminio per le misure 2”1/2 - 3” e 4” ).
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: -20°C, 150°C in assenza di vapore.
Attacchi
filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Adatte all’impiego in impianti idraulici, di riscaldamento, di condizionamento e pneumatici.
Guarnizione: NBR
Manicotto:
ottone nichelato CW617N
Sfera:
ottone cromato CW617N
Guarnizione: Viton
®
Asta di manovra: ottone CW614N
Sede: P.T.F.E.
Corpo: ottone CW617N
ITAP
1/4”
3/8”
1/2”
3/4”
1”
1”1/4
1”1/2
2”
2”1/2
3”
4”
Disponibile con
filetto NPT nelle misure
2”1/2, 3” e 4”.
VALVOLA A SFERA VIENNA, PASSAGGIO
STANDARD
Attacchi filettati femmina/femmina.
Maniglia a leva in acciaio (in alluminio per le misure
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: -20°C,
Attacchi filettati ISO 228 (equivalente a DIN EN ISO
2”1/2 - 3” e 4” ).
150°C in assenza di vapore.
228 e BS EN ISO 228).
Attacchi
filettati maschio/femmina.
Maniglia a leva in acciaio.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: -20°C, 150°C in assenza di vapore.
Attacchi
filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
10
14
18,5
23,5
30
37
47
10
14
18,5
23,5
30
37
47
-
-
-
-
-
-
Adatte all’impiego in impianti idraulici, di riscaldamento, di condizionamento e pneumatici.
Attacchi
filettati maschio/femmina.
Maniglia a leva in acciaio.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: -20°C, 150°C in assenza di vapore.
Attacchi
filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Adatte all’impiego in impianti idraulici, di riscaldamento, di condizionamento e pneumatici.
CODICE
0900014
0900038
1160012
1160034
1160100
1160114
1160112
1160200
1160212
1160300
1160400
MISURA
PRESSIONE
IMBALLO
1/4“ (DN 8)
50bar/725psi
12/168
3/8“ (DN 10)
50bar/725psi
12/168
1/2“ (DN 15)
30bar/435psi
15/135
3/4“ (DN 20)
30bar/435psi
8/72
1“ (DN 25)
30bar/435psi
8/48
1“1/4 (DN 32)
25bar/362.5psi
4/32
1“1/2 (DN 40)
25bar/362.5psi
3/18
2“ (DN 50)
25bar/362.5psi
2/10
2“1/2 (DN 65)
18bar/261psi
1/9
3“ (DN 80)
14bar/203psi
1/5
4“ (DN 100)
12bar/174psi
1/3
CODICE
0910014N
0910038N
1170012N
1170034N
1170100N
1170114N
1170112N
1170200N
MISURA
PRESSIONE
IMBALLO
1/4“ (DN 8)
50bar/725psi
12/144
3/8“ (DN 10)
50bar/725psi
12/144
1/2“ (DN 15)
30bar/435psi
15/120
3/4“ (DN 20)
30bar/435psi
8/64
1“ (DN 25)
30bar/435psi
6/48
1“1/4 (DN 32)
25bar/362.5psi
4/32
1“1/2 (DN 40)
25bar/362.5psi
2/16
2“ (DN 50)
25bar/362.5psi
2/10
CODICE
0900014N
0900038N
1160012N
1160034N
1160100N
1160114N
1160112N
1160200N
1160212N
1160300N
1160400N
MISURA
PRESSIONE
IMBALLO
1/4“ (DN 8)
50bar/725psi
12/168
3/8“ (DN 10)
50bar/725psi
12/168
1/2“ (DN 15)
30bar/435psi
15/135
3/4“ (DN 20)
30bar/435psi
8/72
1“ (DN 25)
30bar/435psi
8/48
1“1/4 (DN 32)
25bar/362.5psi
4/32
1“1/2 (DN 40)
25bar/362.5psi
3/18
2“ (DN 50)
25bar/362.5psi
2/10
2“1/2 (DN 65)
18bar/261psi
1/9
3“ (DN 80)
14bar/203psi
1/5
4“ (DN 100)
12bar/174psi
1/3
