2
R
Maniglia a leva piatta: acciaio
zincato e rivestito Fe P04
150°C in assenza di vapore.
228 e BS EN ISO 228).
2

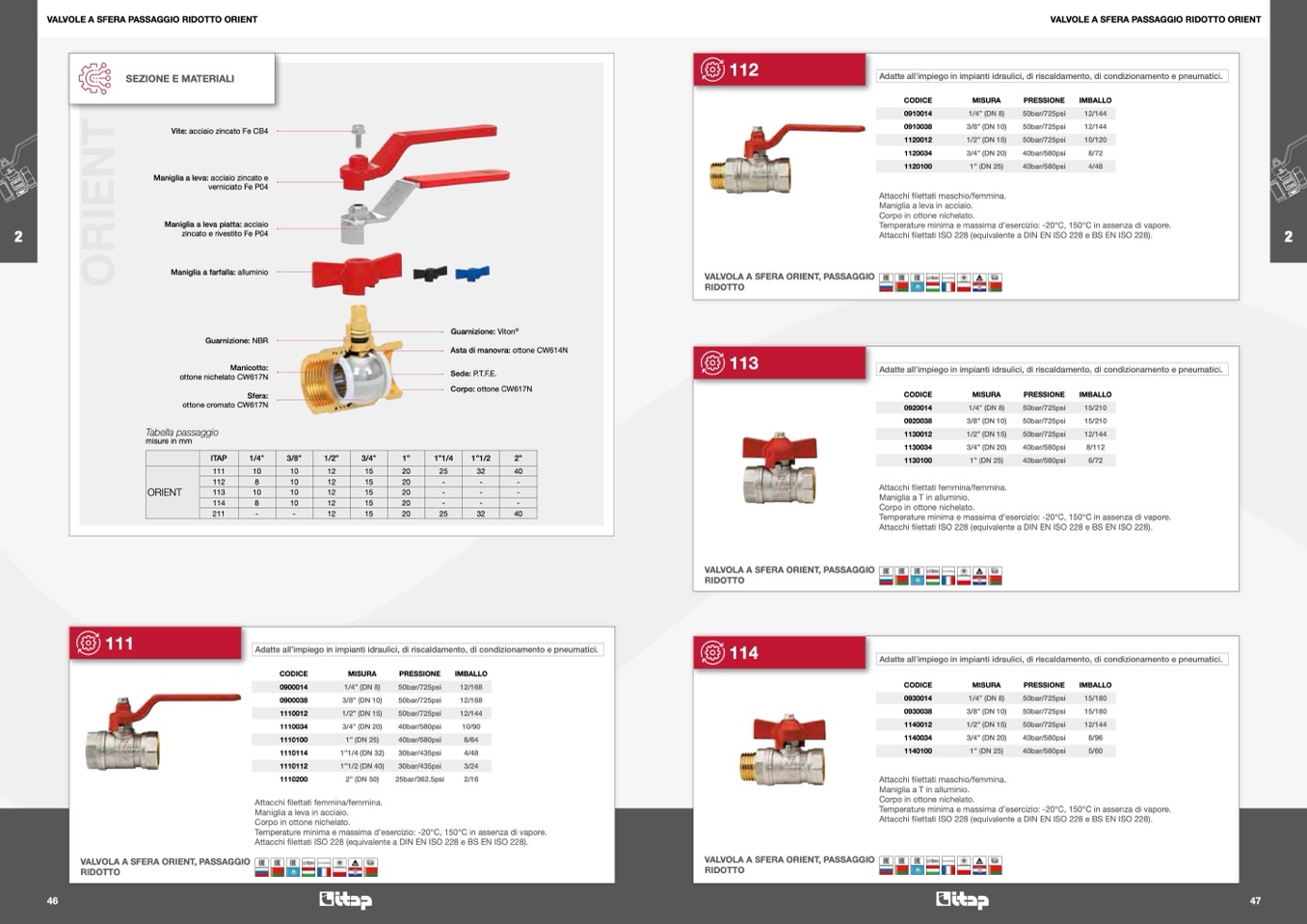

VALVOLE A SFERA PASSAGGIO RIDOTTO ORIENT
VALVOLE A SFERA PASSAGGIO RIDOTTO ORIENT
46
47
111
Adatte all’impiego in impianti idraulici, di riscaldamento, di condizionamento e pneumatici.
VALVOLA A SFERA ORIENT, PASSAGGIO
RIDOTTO
114
SEZIONE E MATERIALI
112
Adatte all’impiego in impianti idraulici, di riscaldamento, di condizionamento e pneumatici.
T
N
Vite: acciaio zincato Fe CB4
CODICE
0910014
0910038
1120012
1120034
1120100
MISURA
PRESSIONE
IMBALLO
1/4” (DN 8)
50bar/725psi
12/144
3/8” (DN 10)
50bar/725psi
12/144
1/2” (DN 15)
50bar/725psi
10/120
3/4” (DN 20)
40bar/580psi
8/72
1” (DN 25)
40bar/580psi
4/48
E
I
Maniglia a leva: acciaio zincato e
verniciato Fe P04
Attacchi
filettati maschio/femmina.
Maniglia a leva in acciaio.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: -20°C,
Attacchi
filettati ISO 228 (equivalente a DIN EN ISO
O
Maniglia a farfalla: alluminio
VALVOLA A SFERA ORIENT, PASSAGGIO
RIDOTTO
113
Guarnizione: NBR
Manicotto:
ottone nichelato CW617N
Sfera:
ottone cromato CW617N
Tabella passaggio
misure in mm
Guarnizione: Viton
®
Asta di manovra: ottone CW614N
Sede: P.T.F.E.
Corpo: ottone CW617N
1”
1”1/4
1”1/2
2”
Adatte all’impiego in impianti idraulici, di riscaldamento, di condizionamento e pneumatici.
ORIENT
111
10
10
12
15
20
112
8
10
12
15
20
113
10
10
12
15
20
114
8
10
12
15
20
211
-
-
12
15
20
25
32
40
-
-
-
-
-
-
-
-
-
25
32
40
Attacchi
filettati femmina/femmina.
Maniglia a T in alluminio.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: -20°C,
Attacchi
filettati ISO 228 (equivalente a DIN EN ISO
VALVOLA A SFERA ORIENT, PASSAGGIO
RIDOTTO
VALVOLA A SFERA ORIENT, PASSAGGIO
RIDOTTO
ITAP
1/4”
3/8”
1/2”
3/4”
CODICE
0900014
0900038
1110012
1110034
1110100
1110114
1110112
1110200
MISURA
PRESSIONE
IMBALLO
1/4” (DN 8)
50bar/725psi
12/168
3/8” (DN 10)
50bar/725psi
12/168
1/2” (DN 15)
50bar/725psi
12/144
3/4” (DN 20)
40bar/580psi
10/90
1” (DN 25)
40bar/580psi
8/64
1”1/4 (DN 32)
30bar/435psi
4/48
1”1/2 (DN 40)
30bar/435psi
3/24
2” (DN 50)
25bar/362.5psi
2/16
CODICE
0930014
0930038
1140012
1140034
1140100
MISURA
PRESSIONE
IMBALLO
1/4” (DN 8)
50bar/725psi
15/180
3/8” (DN 10)
50bar/725psi
15/180
1/2” (DN 15)
50bar/725psi
12/144
3/4” (DN 20)
40bar/580psi
8/96
1” (DN 25)
40bar/580psi
5/60
Attacchi
filettati femmina/femmina.
Maniglia a leva in acciaio.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: -20°C, 150°C in assenza di vapore.
Attacchi
filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Attacchi
filettati maschio/femmina.
Maniglia a T in alluminio.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: -20°C,
Attacchi
filettati ISO 228 (equivalente a DIN EN ISO
150°C in assenza di vapore.
228 e BS EN ISO 228).
CODICE
0920014
0920038
1130012
1130034
1130100
MISURA
PRESSIONE
IMBALLO
1/4” (DN 8)
50bar/725psi
15/210
3/8” (DN 10)
50bar/725psi
15/210
1/2” (DN 15)
50bar/725psi
12/144
3/4” (DN 20)
40bar/580psi
8/112
1” (DN 25)
40bar/580psi
6/72
Adatte all’impiego in impianti idraulici, di riscaldamento, di condizionamento e pneumatici.
150°C in assenza di vapore.
228 e BS EN ISO 228).
