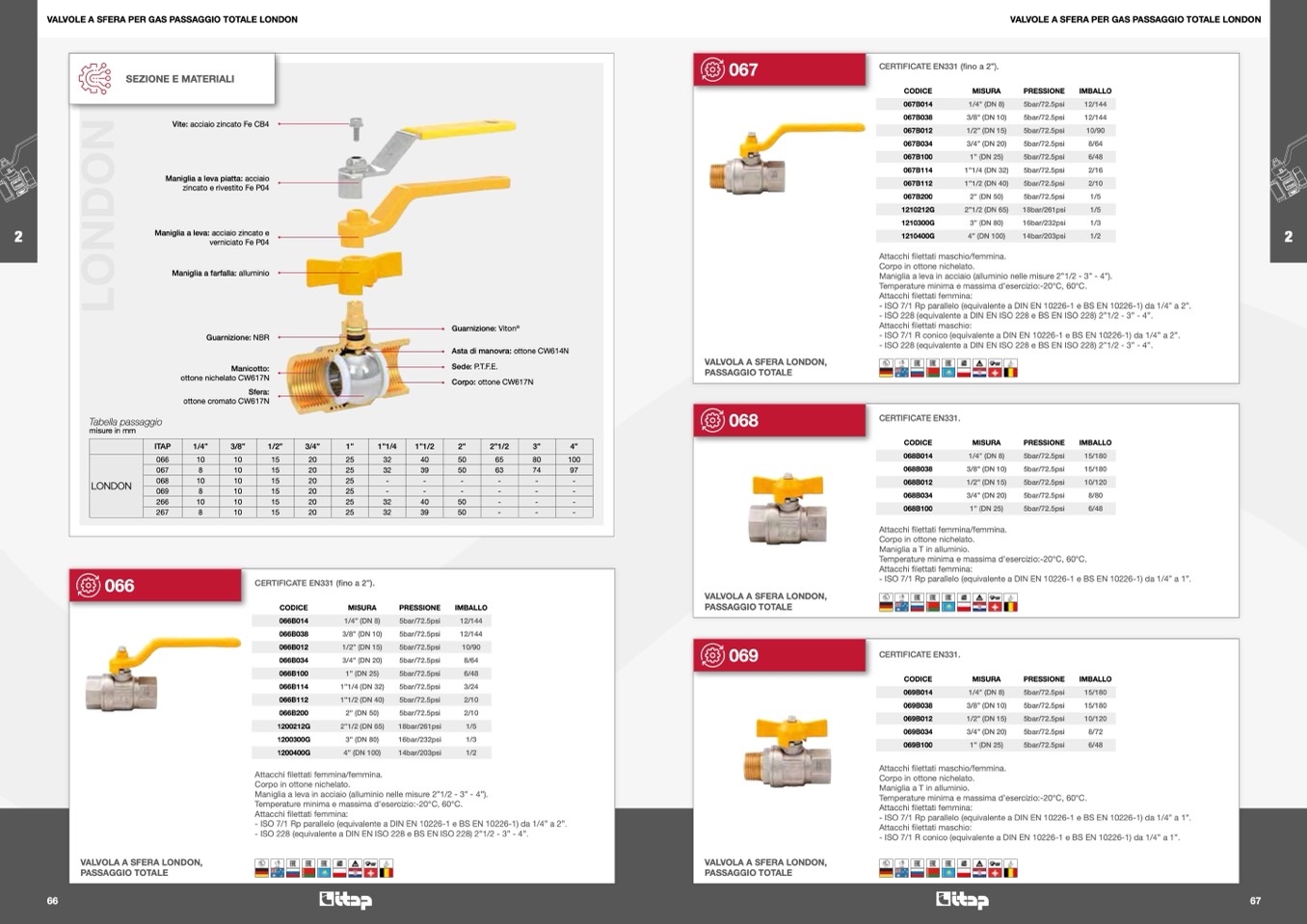

VALVOLE A SFERA PER GAS PASSAGGIO TOTALE LONDON
VALVOLE A SFERA PER GAS PASSAGGIO TOTALE LONDON
66
67
Tabella passaggio
misure in mm
CERTIFICATE EN331.
CODICE
068B014
068B038
068B012
068B034
068B100
LONDON
066
066
067
068
069
266
267
10
8
10
8
10
8
10
10
10
10
10
10
15
20
15
20
15
20
15
20
15
20
15
20
25
25
25
25
25
25
32
40
50
65
80
100
32
39
50
63
74
97
-
-
-
-
-
-
-
-
-
-
-
-
32
40
50
-
-
-
32
39
50
-
-
-
SEZIONE E MATERIALI
N
O
Vite: acciaio zincato Fe CB4
Maniglia a leva piatta: acciaio
zincato e rivestito Fe P04
Maniglia a leva: acciaio zincato e
verniciato Fe P04
CODICE
067B014
067B038
067B012
067B034
067B100
067B114
067B112
067B200
1210212G
1210300G
1210400G
MISURA
PRESSIONE
IMBALLO
1/4” (DN 8)
5bar/72.5psi
12/144
3/8” (DN 10)
5bar/72.5psi
12/144
1/2” (DN 15)
5bar/72.5psi
10/90
3/4” (DN 20)
5bar/72.5psi
8/64
1” (DN 25)
5bar/72.5psi
6/48
1”1/4 (DN 32)
5bar/72.5psi
2/16
1”1/2 (DN 40)
5bar/72.5psi
2/10
2” (DN 50)
5bar/72.5psi
1/5
2”1/2 (DN 65)
18bar/261psi
1/5
3” (DN 80)
16bar/232psi
1/3
4” (DN 100)
14bar/203psi
1/2
O
L
Maniglia a farfalla: alluminio
Attacchi filettati maschio/femmina.
Corpo in ottone nichelato.
Maniglia a leva in acciaio (alluminio nelle misure 2”1/2 - 3” - 4”).
Temperature minima e massima d’esercizio:-20°C, 60°C.
Attacchi filettati femmina:
- ISO 7/1 Rp parallelo (equivalente a DIN EN 10226-1 e BS EN 10226-1) da 1/4” a 2”.
- ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228) 2”1/2 - 3” - 4”.
Attacchi filettati maschio:
- ISO 7/1 R conico (equivalente a DIN EN 10226-1 e BS EN 10226-1) da 1/4” a 2”.
- ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228) 2”1/2 - 3” - 4”.
VALVOLA A SFERA LONDON,
PASSAGGIO TOTALE
VALVOLA A SFERA LONDON,
PASSAGGIO TOTALE
Guarnizione: NBR
Manicotto:
ottone nichelato CW617N
Sfera:
ottone cromato CW617N
Guarnizione: Viton
®
Asta di manovra: ottone CW614N
Sede: P.T.F.E.
Corpo: ottone CW617N
1”
1”1/4
1”1/2
2”
2”1/2
3”
4”
VALVOLA A SFERA LONDON,
PASSAGGIO TOTALE
068
ITAP
1/4”
3/8”
1/2”
3/4”
MISURA
PRESSIONE
IMBALLO
1/4” (DN 8)
5bar/72.5psi
15/180
3/8” (DN 10)
5bar/72.5psi
15/180
1/2” (DN 15)
5bar/72.5psi
10/120
3/4” (DN 20)
5bar/72.5psi
8/80
1” (DN 25)
5bar/72.5psi
6/48
CERTIFICATE EN331 (
fino a 2”).
Attacchi
filettati femmina/femmina.
Corpo in ottone nichelato.
Maniglia a T in alluminio.
Temperature minima e massima d’esercizio:-20°C, 60°C.
Attacchi
filettati femmina:
- ISO 7/1 Rp parallelo (equivalente a DIN EN 10226-1 e BS EN 10226-1) da 1/4” a 1”.
CODICE
066B014
066B038
066B012
066B034
066B100
066B114
066B112
066B200
1200212G
1200300G
1200400G
MISURA
PRESSIONE
IMBALLO
1/4” (DN 8)
5bar/72.5psi
12/144
3/8” (DN 10)
5bar/72.5psi
12/144
1/2” (DN 15)
5bar/72.5psi
10/90
3/4” (DN 20)
5bar/72.5psi
8/64
1” (DN 25)
5bar/72.5psi
6/48
1”1/4 (DN 32)
5bar/72.5psi
3/24
1”1/2 (DN 40)
5bar/72.5psi
2/10
2” (DN 50)
5bar/72.5psi
2/10
2”1/2 (DN 65)
18bar/261psi
1/5
3” (DN 80)
16bar/232psi
1/3
4” (DN 100)
14bar/203psi
1/2
VALVOLA A SFERA LONDON,
PASSAGGIO TOTALE
069
CERTIFICATE EN331.
CODICE
069B014
069B038
069B012
069B034
069B100
Attacchi
filettati femmina/femmina.
Corpo in ottone nichelato.
Maniglia a leva in acciaio (alluminio nelle misure 2”1/2 - 3” - 4”).
Temperature minima e massima d’esercizio:-20°C, 60°C.
Attacchi
filettati femmina:
- ISO 7/1 Rp parallelo (equivalente a DIN EN 10226-1 e BS EN 10226-1) da 1/4” a 2”.
- ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228) 2”1/2 - 3” - 4”.
Attacchi
filettati maschio/femmina.
Corpo in ottone nichelato.
Maniglia a T in alluminio.
Temperature minima e massima d’esercizio:-20°C, 60°C.
Attacchi
filettati femmina:
- ISO 7/1 Rp parallelo (equivalente a DIN EN 10226-1 e BS EN 10226-1) da 1/4” a 1”.
Attacchi
filettati maschio:
- ISO 7/1 R conico (equivalente a DIN EN 10226-1 e BS EN 10226-1) da 1/4” a 1”.
067
CERTIFICATE EN331 (fino a 2”).
MISURA
PRESSIONE
IMBALLO
1/4” (DN 8)
5bar/72.5psi
15/180
3/8” (DN 10)
5bar/72.5psi
15/180
1/2” (DN 15)
5bar/72.5psi
10/120
3/4” (DN 20)
5bar/72.5psi
8/72
1” (DN 25)
5bar/72.5psi
6/48
