5

10bar/145psi

1/12

5

118

119

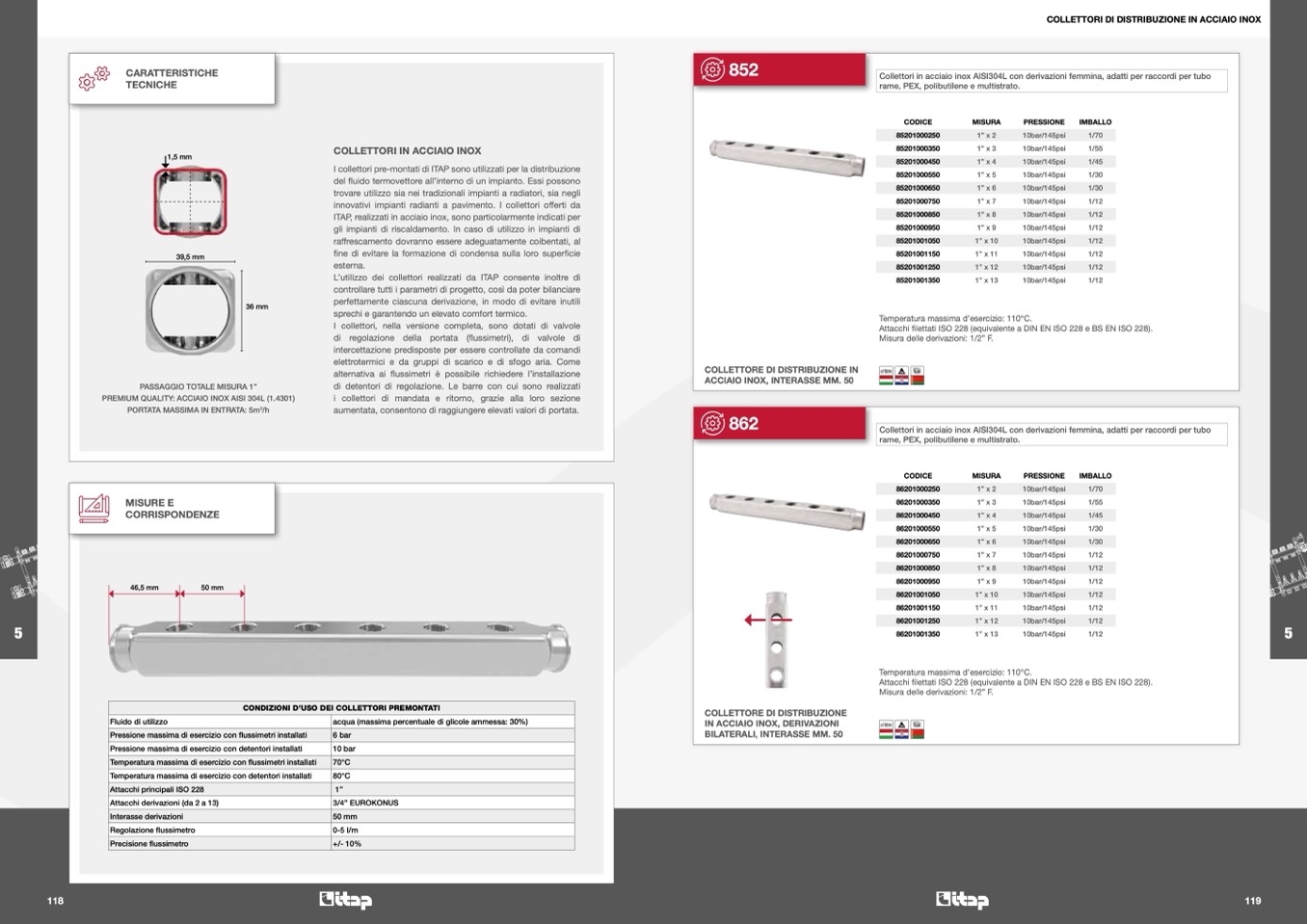

CARATTERISTICHE

TECNICHE

1,5 mm

39,5 mm

852

Collettori in acciaio inox AISI304L con derivazioni femmina, adatti per raccordi per tubo

rame, PEX, polibutilene e multistrato.

PASSAGGIO TOTALE MISURA 1”

PREMIUM QUALITY: ACCIAIO INOX AISI 304L (1.4301)

PORTATA MASSIMA IN ENTRATA: 5m

3

/h

COLLETTORE DI DISTRIBUZIONE IN

ACCIAIO INOX, INTERASSE MM. 50

862

Temperatura massima d’esercizio: 110°C.

Attacchi

filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).

Misura delle derivazioni: 1/2” F.

Collettori in acciaio inox AISI304L con derivazioni femmina, adatti per raccordi per tubo

rame, PEX, polibutilene e multistrato.

MISURE E

CORRISPONDENZE

10bar/145psi

1/70

10bar/145psi

1/55

10bar/145psi

1/45

10bar/145psi

1/30

10bar/145psi

1/30

10bar/145psi

1/12

10bar/145psi

1/12

10bar/145psi

1/12

10bar/145psi

1/12

10bar/145psi

1/12

10bar/145psi

1/12

46,5 mm

50 mm

Fluido di utilizzo

Pressione massima di esercizio con

flussimetri installati

Pressione massima di esercizio con detentori installati

Temperatura massima di esercizio con

flussimetri installati

Temperatura massima di esercizio con detentori installati

Attacchi principali ISO 228

Attacchi derivazioni (da 2 a 13)

Interasse derivazioni

Regolazione

flussimetro

Precisione flussimetro

acqua (massima percentuale di glicole ammessa: 30%)

6 bar

10 bar

70°C

80°C

1”

3/4” EUROKONUS

50 mm

0-5 l/m

+/- 10%

36 mm

COLLETTORI IN ACCIAIO INOX

I collettori pre-montati di ITAP sono utilizzati per la distribuzione

del

fluido termovettore all’interno di un impianto. Essi possono

trovare utilizzo sia nei tradizionali impianti a radiatori, sia negli

innovativi impianti radianti a pavimento. I collettori offerti da

ITAP, realizzati in acciaio inox, sono particolarmente indicati per

gli impianti di riscaldamento. In caso di utilizzo in impianti di

raffrescamento dovranno essere adeguatamente coibentati, al

fine di evitare la formazione di condensa sulla loro superficie

esterna.

L’utilizzo dei collettori realizzati da ITAP consente inoltre di

controllare tutti i parametri di progetto, così da poter bilanciare

perfettamente ciascuna derivazione, in modo di evitare inutili

sprechi e garantendo un elevato comfort termico.

I collettori, nella versione completa, sono dotati di valvole

di regolazione della portata (flussimetri), di valvole di

intercettazione predisposte per essere controllate da comandi

elettrotermici e da gruppi di scarico e di sfogo aria. Come

alternativa ai flussimetri è possibile richiedere l’installazione

di detentori di regolazione. Le barre con cui sono realizzati

i collettori di mandata e ritorno, grazie alla loro sezione

aumentata, consentono di raggiungere elevati valori di portata.

10bar/145psi

1/70

10bar/145psi

1/55

10bar/145psi

1/45

10bar/145psi

1/30

10bar/145psi

1/30

10bar/145psi

1/12

10bar/145psi

1/12

10bar/145psi

1/12

10bar/145psi

1/12

10bar/145psi

1/12

10bar/145psi

1/12

10bar/145psi

1/12

CONDIZIONI D’USO DEI COLLETTORI PREMONTATI

COLLETTORE DI DISTRIBUZIONE

IN ACCIAIO INOX, DERIVAZIONI

BILATERALI, INTERASSE MM. 50

CODICE

85201000250

85201000350

85201000450

85201000550

85201000650

85201000750

85201000850

85201000950

85201001050

85201001150

85201001250

85201001350

MISURA

1” x 2

1” x 3

1” x 4

1” x 5

1” x 6

1” x 7

1” x 8

1” x 9

1” x 10

1” x 11

1” x 12

1” x 13

PRESSIONE

IMBALLO

CODICE

86201000250

86201000350

86201000450

86201000550

86201000650

86201000750

86201000850

86201000950

86201001050

86201001150

86201001250

86201001350

MISURA

1” x 2

1” x 3

1” x 4

1” x 5

1” x 6

1” x 7

1” x 8

1” x 9

1” x 10

1” x 11

1” x 12

1” x 13

PRESSIONE

IMBALLO

Temperatura massima d’esercizio: 110°C.

Attacchi

filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).

Misura delle derivazioni: 1/2” F.

COLLETTORI DI DISTRIBUZIONE IN ACCIAIO INOX
