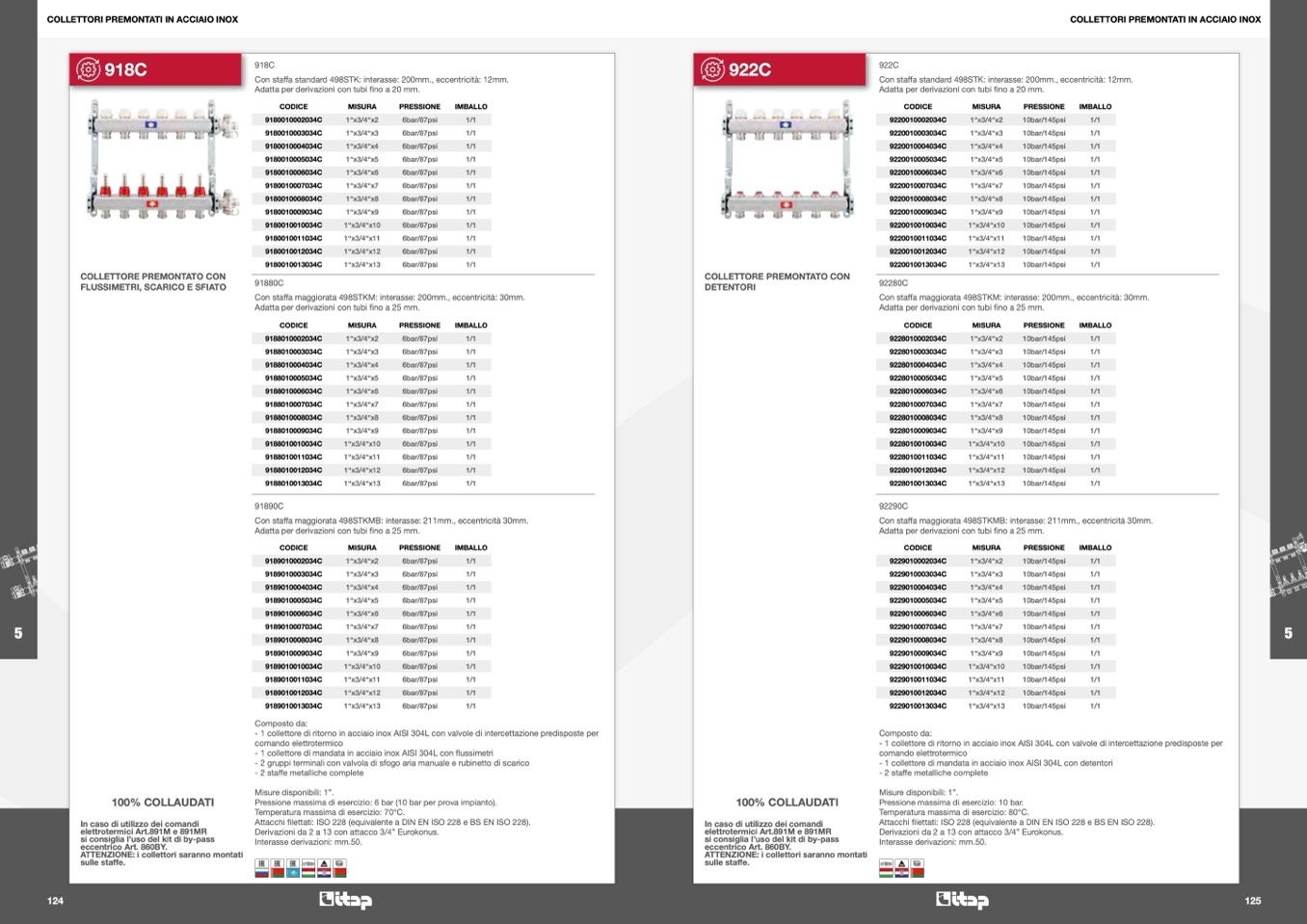

COLLETTORI PREMONTATI IN ACCIAIO INOX

COLLETTORI PREMONTATI IN ACCIAIO INOX

124

125

918C

COLLETTORE PREMONTATO CON

FLUSSIMETRI, SCARICO E SFIATO

918C

Con staffa standard 498STK: interasse: 200mm., eccentricità: 12mm.

Adatta per derivazioni con tubi fino a 20 mm.

922C

COLLETTORE PREMONTATO CON

DETENTORI

922C

Con staffa standard 498STK: interasse: 200mm., eccentricit

à: 12mm.

Adatta per derivazioni con tubi

fino a 20 mm.

100% COLLAUDATI

In caso di utilizzo dei comandi

elettrotermici Art.891M e 891MR

si consiglia l’uso del kit di by-pass

eccentrico Art. 860BY.

ATTENZIONE: i collettori saranno montati

sulle staffe.

Composto da:

- 1 collettore di ritorno in acciaio inox AISI 304L con valvole di intercettazione predisposte per

comando elettrotermico

- 1 collettore di mandata in acciaio inox AISI 304L con flussimetri

- 2 gruppi terminali con valvola di sfogo aria manuale e rubinetto di scarico

- 2 staffe metalliche complete

Misure disponibili: 1”.

Pressione massima di esercizio: 6 bar (10 bar per prova impianto).

Temperatura massima di esercizio: 70°C.

Attacchi

filettati: ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).

Derivazioni da 2 a 13 con attacco 3/4” Eurokonus.

Interasse derivazioni: mm.50.

100% COLLAUDATI

In caso di utilizzo dei comandi

elettrotermici Art.891M e 891MR

si consiglia l’uso del kit di by-pass

eccentrico Art. 860BY.

ATTENZIONE: i collettori saranno montati

sulle staffe.

Composto da:

- 1 collettore di ritorno in acciaio inox AISI 304L con valvole di intercettazione predisposte per

comando elettrotermico

- 1 collettore di mandata in acciaio inox AISI 304L con detentori

- 2 staffe metalliche complete

Misure disponibili: 1”.

Pressione massima di esercizio: 10 bar.

Temperatura massima di esercizio: 80°C.

Attacchi

filettati: ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).

Derivazioni da 2 a 13 con attacco 3/4” Eurokonus.

Interasse derivazioni: mm.50.

CODICE

9180010002034C

9180010003034C

9180010004034C

9180010005034C

9180010006034C

9180010007034C

9180010008034C

9180010009034C

9180010010034C

9180010011034C

9180010012034C

9180010013034C

91880C

MISURA

1“x3/4“x2

1“x3/4“x3

1“x3/4“x4

1“x3/4“x5

1“x3/4“x6

1“x3/4“x7

1“x3/4“x8

1“x3/4“x9

1“x3/4“x10

1“x3/4“x11

1“x3/4“x12

1“x3/4“x13

PRESSIONE

6bar/87psi

6bar/87psi

6bar/87psi

6bar/87psi

6bar/87psi

6bar/87psi

6bar/87psi

6bar/87psi

6bar/87psi

6bar/87psi

6bar/87psi

6bar/87psi

IMBALLO

1/1

1/1

1/1

1/1

1/1

1/1

1/1

1/1

1/1

1/1

1/1

1/1

CODICE

9220010002034C

9220010003034C

9220010004034C

9220010005034C

9220010006034C

9220010007034C

9220010008034C

9220010009034C

9220010010034C

9220010011034C

9220010012034C

9220010013034C

92280C

MISURA

1“x3/4“x2

1“x3/4“x3

1“x3/4“x4

1“x3/4“x5

1“x3/4“x6

1“x3/4“x7

1“x3/4“x8

1“x3/4“x9

1“x3/4“x10

1“x3/4“x11

1“x3/4“x12

1“x3/4“x13

PRESSIONE

IMBALLO

Con staffa maggiorata 498STKM: interasse: 200mm., eccentricit

à: 30mm.

Adatta per derivazioni con tubi fino a 25 mm.

Con staffa maggiorata 498STKM: interasse: 200mm., eccentricit

à: 30mm.

Adatta per derivazioni con tubi

fino a 25 mm.

CODICE

9188010002034C

9188010003034C

9188010004034C

9188010005034C

9188010006034C

9188010007034C

9188010008034C

9188010009034C

9188010010034C

9188010011034C

9188010012034C

9188010013034C

91890C

MISURA

1“x3/4“x2

1“x3/4“x3

1“x3/4“x4

1“x3/4“x5

1“x3/4“x6

1“x3/4“x7

1“x3/4“x8

1“x3/4“x9

1“x3/4“x10

1“x3/4“x11

1“x3/4“x12

1“x3/4“x13

PRESSIONE

6bar/87psi

6bar/87psi

6bar/87psi

6bar/87psi

6bar/87psi

6bar/87psi

6bar/87psi

6bar/87psi

6bar/87psi

6bar/87psi

6bar/87psi

6bar/87psi

IMBALLO

1/1

1/1

1/1

1/1

1/1

1/1

1/1

1/1

1/1

1/1

1/1

1/1

CODICE

9228010002034C

9228010003034C

9228010004034C

9228010005034C

9228010006034C

9228010007034C

9228010008034C

9228010009034C

9228010010034C

9228010011034C

9228010012034C

9228010013034C

92290C

MISURA

1“x3/4“x2

1“x3/4“x3

1“x3/4“x4

1“x3/4“x5

1“x3/4“x6

1“x3/4“x7

1“x3/4“x8

1“x3/4“x9

1“x3/4“x10

1“x3/4“x11

1“x3/4“x12

1“x3/4“x13

PRESSIONE

IMBALLO

Con staffa maggiorata 498STKMB: interasse: 211mm., eccentricità 30mm.

Adatta per derivazioni con tubi fino a 25 mm.

Con staffa maggiorata 498STKMB: interasse: 211mm., eccentricit

à 30mm.

Adatta per derivazioni con tubi

fino a 25 mm.

CODICE

9189010002034C

9189010003034C

9189010004034C

9189010005034C

9189010006034C

9189010007034C

9189010008034C

9189010009034C

9189010010034C

9189010011034C

9189010012034C

9189010013034C

MISURA

1“x3/4“x2

1“x3/4“x3

1“x3/4“x4

1“x3/4“x5

1“x3/4“x6

1“x3/4“x7

1“x3/4“x8

1“x3/4“x9

1“x3/4“x10

1“x3/4“x11

1“x3/4“x12

1“x3/4“x13

PRESSIONE

6bar/87psi

6bar/87psi

6bar/87psi

6bar/87psi

6bar/87psi

6bar/87psi

6bar/87psi

6bar/87psi

6bar/87psi

6bar/87psi

6bar/87psi

6bar/87psi

IMBALLO

1/1

1/1

1/1

1/1

1/1

1/1

1/1

1/1

1/1

1/1

1/1

1/1

CODICE

9229010002034C

9229010003034C

9229010004034C

9229010005034C

9229010006034C

9229010007034C

9229010008034C

9229010009034C

9229010010034C

9229010011034C

9229010012034C

9229010013034C

MISURA

1“x3/4“x2

1“x3/4“x3

1“x3/4“x4

1“x3/4“x5

1“x3/4“x6

1“x3/4“x7

1“x3/4“x8

1“x3/4“x9

1“x3/4“x10

1“x3/4“x11

1“x3/4“x12

1“x3/4“x13

PRESSIONE

IMBALLO

10bar/145psi

1/1

10bar/145psi

1/1

10bar/145psi

1/1

10bar/145psi

1/1

10bar/145psi

1/1

10bar/145psi

1/1

10bar/145psi

1/1

10bar/145psi

1/1

10bar/145psi

1/1

10bar/145psi

1/1

10bar/145psi

1/1

10bar/145psi

1/1

10bar/145psi

1/1

10bar/145psi

1/1

10bar/145psi

1/1

10bar/145psi

1/1

10bar/145psi

1/1

10bar/145psi

1/1

10bar/145psi

1/1

10bar/145psi

1/1

10bar/145psi

1/1

10bar/145psi

1/1

10bar/145psi

1/1

10bar/145psi

1/1

10bar/145psi

1/1

10bar/145psi

1/1

10bar/145psi

1/1

10bar/145psi

1/1

10bar/145psi

1/1

10bar/145psi

10bar/145psi

1/1

10bar/145psi

1/1

10bar/145psi

1/1

10bar/145psi

1/1

10bar/145psi

1/1

10bar/145psi

1/1
