5
- termostato di sicurezza (TS)
- alimentazione del circolatore (POMPA)
La scheda elettrica va alimentata a 230V.
5

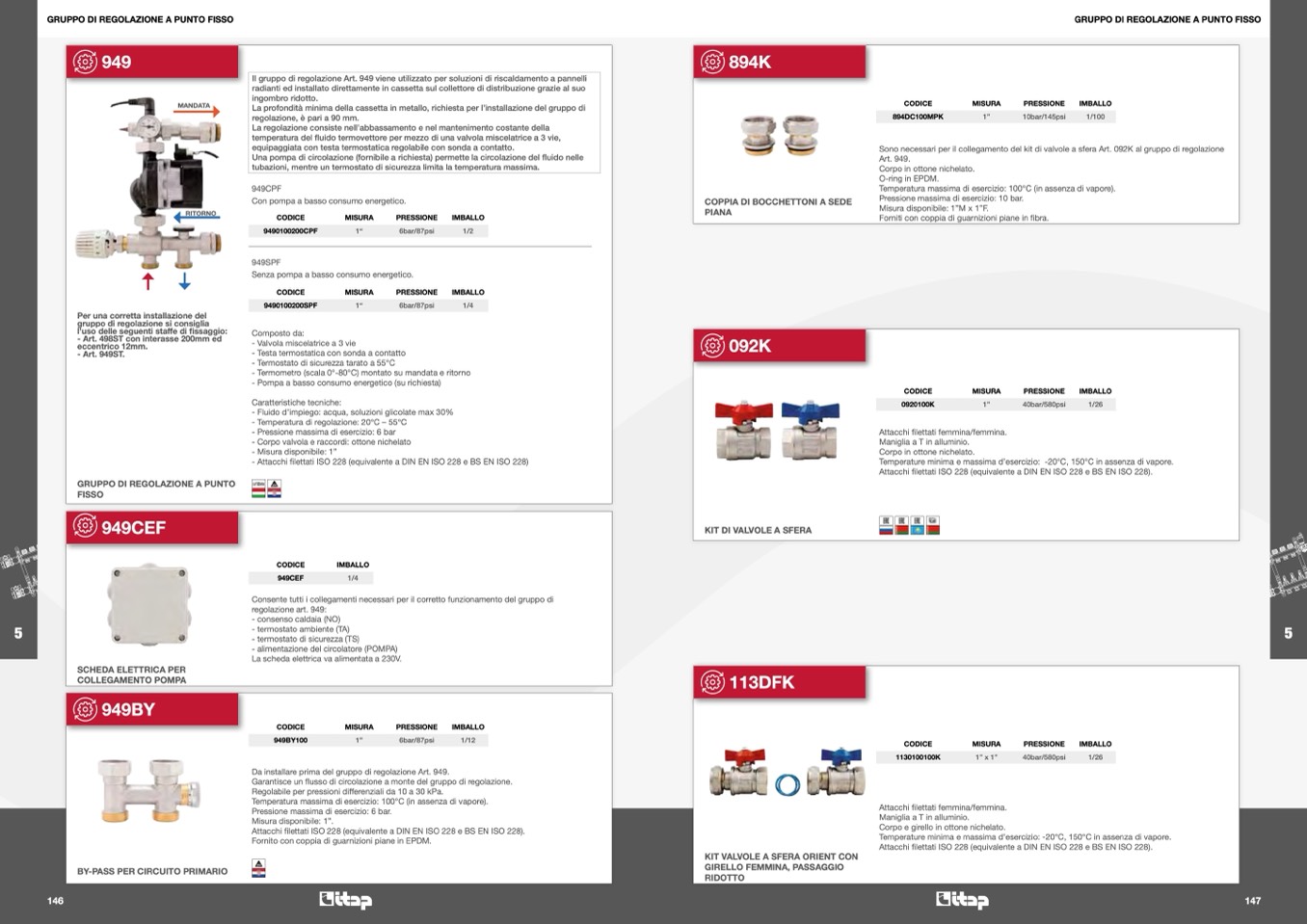

GRUPPO DI REGOLAZIONE A PUNTO FISSO
GRUPPO DI REGOLAZIONE A PUNTO FISSO
146
147
949
894K
Per una corretta installazione del
gruppo di regolazione si consiglia
l’uso delle seguenti staffe di
fissaggio:
- Art. 498ST con interasse 200mm ed
eccentrico 12mm.
- Art. 949ST.
GRUPPO DI REGOLAZIONE A PUNTO
FISSO
949CEF
SCHEDA ELETTRICA PER
COLLEGAMENTO POMPA
949BY
BY-PASS PER CIRCUITO PRIMARIO
Composto da:
- Valvola miscelatrice a 3 vie
- Testa termostatica con sonda a contatto
- Termostato di sicurezza tarato a 55°C
- Termometro (scala 0°-80°C) montato su mandata e ritorno
- Pompa a basso consumo energetico (su richiesta)
Caratteristiche tecniche:
- Fluido d’impiego: acqua, soluzioni glicolate max 30%
- Temperatura di regolazione: 20°C – 55°C
- Pressione massima di esercizio: 6 bar
- Corpo valvola e raccordi: ottone nichelato
- Misura disponibile: 1”
- Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228)
CODICE
0920100K
MISURA
PRESSIONE
IMBALLO
MANDATA
RITORNO
Il gruppo di regolazione Art. 949 viene utilizzato per soluzioni di riscaldamento a pannelli
radianti ed installato direttamente in cassetta sul collettore di distribuzione grazie al suo
ingombro ridotto.
La profondità minima della cassetta in metallo, richiesta per l’installazione del gruppo di
regolazione, è pari a 90 mm.
La regolazione consiste nell’abbassamento e nel mantenimento costante della
temperatura del fluido termovettore per mezzo di una valvola miscelatrice a 3 vie,
equipaggiata con testa termostatica regolabile con sonda a contatto.
Una pompa di circolazione (fornibile a richiesta) permette la circolazione del
fluido nelle
tubazioni, mentre un termostato di sicurezza limita la temperatura massima.
CODICE
894DC100MPK
MISURA
PRESSIONE
1”
10bar/145psi
IMBALLO
1/100
949CPF
Con pompa a basso consumo energetico.
COPPIA DI BOCCHETTONI A SEDE
PIANA
092K
KIT DI VALVOLE A SFERA
Sono necessari per il collegamento del kit di valvole a sfera Art. 092K al gruppo di regolazione
Art. 949.
Corpo in ottone nichelato.
O-ring in EPDM.
Temperatura massima di esercizio: 100°C (in assenza di vapore).
Pressione massima di esercizio: 10 bar.
Misura disponibile: 1”M x 1”F.
Forniti con coppia di guarnizioni piane in
fibra.
CODICE
9490100200CPF
MISURA
1“
PRESSIONE
6bar/87psi
IMBALLO
1/2
IMBALLO
1/4
949SPF
Senza pompa a basso consumo energetico.
CODICE
MISURA
9490100200SPF
1“
PRESSIONE
6bar/87psi
CODICE
949CEF
1/4
Consente tutti i collegamenti necessari per il corretto funzionamento del gruppo di
regolazione art. 949:
- consenso caldaia (NO)
- termostato ambiente (TA)
CODICE
949BY100
MISURA
PRESSIONE
1”
6bar/87psi
IMBALLO
1/12
CODICE
1130100100K
MISURA
1” x 1”
PRESSIONE
40bar/580psi
IMBALLO
1/26
IMBALLO
Da installare prima del gruppo di regolazione Art. 949.
Garantisce un
flusso di circolazione a monte del gruppo di regolazione.
Regolabile per pressioni differenziali da 10 a 30 kPa.
Temperatura massima di esercizio: 100°C (in assenza di vapore).
Pressione massima di esercizio: 6 bar.
Misura disponibile: 1”.
Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Fornito con coppia di guarnizioni piane in EPDM.
Attacchi
filettati femmina/femmina.
Maniglia a T in alluminio.
Corpo e girello in ottone nichelato.
Temperature minima e massima d’esercizio: -20°C, 150°C in assenza di vapore.
Attacchi
filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
113DFK
KIT VALVOLE A SFERA ORIENT CON
GIRELLO FEMMINA, PASSAGGIO
RIDOTTO
1”
40bar/580psi
1/26
Attacchi
filettati femmina/femmina.
Maniglia a T in alluminio.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: -20°C, 150°C in assenza di vapore.
Attacchi
filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
