MISURE E CORRISPONDENZE

MISURE E CORRISPONDENZE

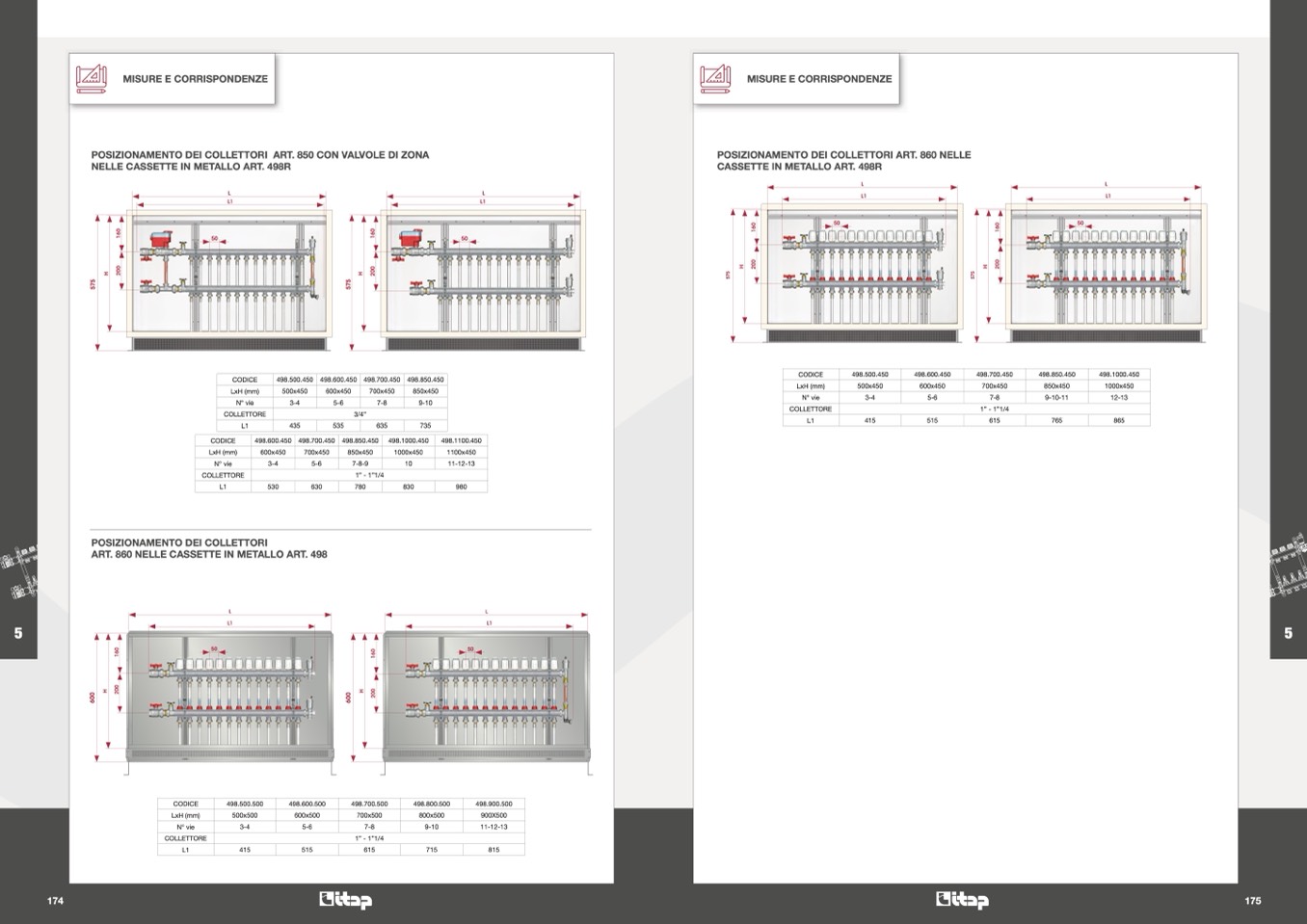

POSIZIONAMENTO DEI COLLETTORI ART. 850 CON VALVOLE DI ZONA

NELLE CASSETTE IN METALLO ART. 498R

5

7

5

5

7

5

CODICE

498.500.450 498.600.450 498.700.450 498.850.450

LxH (mm)

500x450

600x450

700x450

850x450

N° vie

3-4

5-6

7-8

9-10

COLLETTORE

3/4”

L1

435

535

635

735

CODICE

498.600.450 498.700.450

498.850.450 498.1000.450

498.1100.450

LxH (mm)

600x450

700x450

850x450

1000x450

1100x450

N° vie

3-4

5-6

7-8-9

10

11-12-13

COLLETTORE

1” - 1”1/4

L1

530

630

780

830

980

POSIZIONAMENTO DEI COLLETTORI

ART. 860 NELLE CASSETTE IN METALLO ART. 498

POSIZIONAMENTO DEI COLLETTORI ART. 860 NELLE

CASSETTE IN METALLO ART. 498R

5

7

5

5

7

5

5

5

0

6

0

6

174

175

CODICE

LxH (mm)

N° vie

COLLETTORE

L1

498.500.500

498.600.500

498.700.500

498.800.500

498.900.500

500x500

600x500

700x500

800x500

900X500

3-4

5-6

7-8

9-10

11-12-13

1” - 1”1/4

415

515

615

715

815

CODICE

LxH (mm)

N° vie

COLLETTORE

L1

498.500.450

498.600.450

498.700.450

498.850.450

498.1000.450

500x450

600x450

700x450

850x450

1000x450

3-4

5-6

7-8

9-10-11

12-13

415

515

1” - 1”1/4

615

765

865
