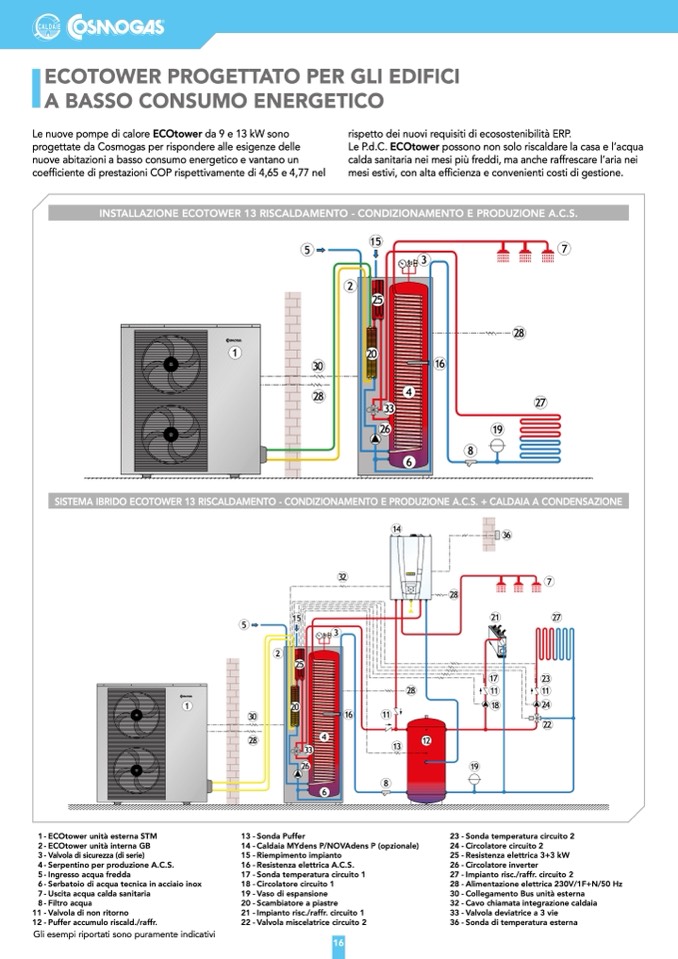

ECOTOWER PROGETTATO PER GLI EDIFICI

A BASSO CONSUMO ENERGETICO

Le nuove pompe di calore ECOtower da 9 e 13 kW sono

progettate da Cosmogas per rispondere alle esigenze delle

nuove abitazioni a basso consumo energetico e vantano un

coefficiente di prestazioni COP rispettivamente di 4,65 e 4,77 nel

rispetto dei nuovi requisiti di ecosostenibilità ERP.

Le P.d.C. ECOtower possono non solo riscaldare la casa e l’acqua

calda sanitaria nei mesi più freddi, ma anche raffrescare l’aria nei

mesi estivi, con alta efficienza e convenienti costi di gestione.

INSTALLAZIONE ECOTOWER 13 RISCALDAMENTO - CONDIZIONAMENTO E PRODUZIONE A.C.S.

5

15

7

3

1 - ECOtower unità esterna STM

2 - ECOtower unità interna GB

3 - Valvola di sicurezza (di serie)

4 - Serpentino per produzione A.C.S.

5 - Ingresso acqua fredda

6 - Serbatoio di acqua tecnica in acciaio inox

7 - Uscita acqua calda sanitaria

8 - Filtro acqua

11 - Valvola di non ritorno

12 - Puffer accumulo riscald./raffr.

Gli esempi riportati sono puramente indicativi

16

1

18

24

22

23 - Sonda temperatura circuito 2

24 - Circolatore circuito 2

25 - Resistenza elettrica 3+3 kW

26 - Circolatore inverter

27 - Impianto risc./raffr. circuito 2

28 - Alimentazione elettrica 230V/1F+N/50 Hz

30 - Collegamento Bus unità esterna

32 - Cavo chiamata integrazione caldaia

33 - Valvola deviatrice a 3 vie

36 - Sonda di temperatura esterna

2

25

1

20

30

16

4

33

28

27

5

15

2

1

27

3

28

SISTEMA IBRIDO ECOTOWER 13 RISCALDAMENTO - CONDIZIONAMENTO E PRODUZIONE A.C.S. + CALDAIA A CONDENSAZIONE

2

25

20

16

11

4

33

26

8

6

13 - Sonda Puffer

14 - Caldaia MYdens P/NOVAdens P (opzionale)

15 - Riempimento impianto

16 - Resistenza elettrica A.C.S.

17 - Sonda temperatura circuito 1

18 - Circolatore circuito 1

19 - Vaso di espansione

20 - Scambiatore a piastre

21 - Impianto risc./raffr. circuito 1

22 - Valvola miscelatrice circuito 2

30

28

13

12

32

7

26

19

14

36

8

6

28

17

23

28

11

11

19
