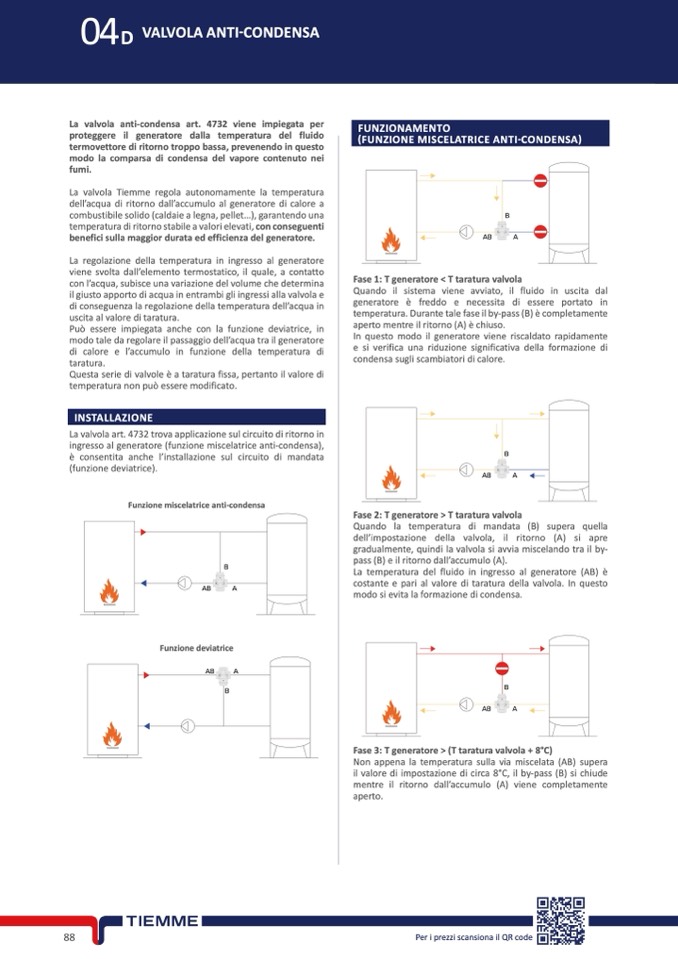

D VALVOLA ANTI-CONDENSA
AB
A
La valvola anti-condensa art. 4732 viene impiegata per
proteggere il generatore dalla temperatura del fluido
termovettore di ritorno troppo bassa, prevenendo in questo
modo la comparsa di condensa del vapore contenuto nei
fumi.
La valvola Tiemme regola autonomamente la temperatura
dell’acqua di ritorno dall’accumulo al generatore di calore a
combustibile solido (caldaie a legna, pellet...), garantendo una
temperatura di ritorno stabile a valori elevati, con conseguenti
benefici sulla maggior durata ed efficienza del generatore.
La regolazione della temperatura in ingresso al generatore
viene svolta dall’elemento termostatico, il quale, a contatto
con l’acqua, subisce una variazione del volume che determina
il giusto apporto di acqua in entrambi gli ingressi alla valvola e
di conseguenza la regolazione della temperatura dell’acqua in
uscita al valore di taratura.
Può essere impiegata anche con la funzione deviatrice, in
modo tale da regolare il passaggio dell’acqua tra il generatore
di calore e l’accumulo in funzione della temperatura di
taratura.
Questa serie di valvole è a taratura fissa, pertanto il valore di
temperatura non può essere modificato.
INSTALLAZIONE
La valvola art. 4732 trova applicazione sul circuito di ritorno in
ingresso al generatore (funzione miscelatrice anti-condensa),
è consentita anche l’installazione sul circuito di mandata
(funzione deviatrice).
Funzione miscelatrice anti-condensa
B
AB
A
Funzione deviatrice
AB
A
B
B
AB
A
88
B
A
B
A
B
AB
A
B
AB
A
B
AB
A
Fase 1: T generatore < T taratura valvola
Quando il sistema viene avviato, il fluido in uscita dal
generatore è freddo e necessita di essere portato in
temperatura. Durante tale fase il by-pass (B) è completamente
aperto mentre il ritorno (A) è chiuso.
B
In questo modo il generatore viene riscaldato rapidamente
FUNZIONAMENTO
(FUNZIONE MISCELATRICE ANTI-CONDENSA)
e si verifica una riduzione significativa della formazione di
condensa sugli scambiatori di calore.
AB
AB
A
A
AB
A
B
B
B
AB
AB
A
B
A
Fase 2: T generatore > T taratura valvola
Quando la temperatura di mAaBndataA (B) supera quella
dell’impostazione della valvola, il ritorno (A) si apre
gradualmente, quindi la valvola si avvia miscelando tra il by-
pass (B) e il ritorno dall’accumulo (A).
La temperatura del fluido in iAnBgressoA al generatore (AB) è
costante e pari al valore di taratura della valvola. In questo
modo si evita la formazione di condensa.
AB
A
B
AB
A
Fase 3: T generatore > (T taratura valvola + 8°C)
Non appena la temperatura sulla via miscelata (AB) supera
il valore di impostazione di circa 8°C, il by-pass (B) si chiude
mentre il ritorno dall’accumulo (A) viene completamente
aperto.
