04

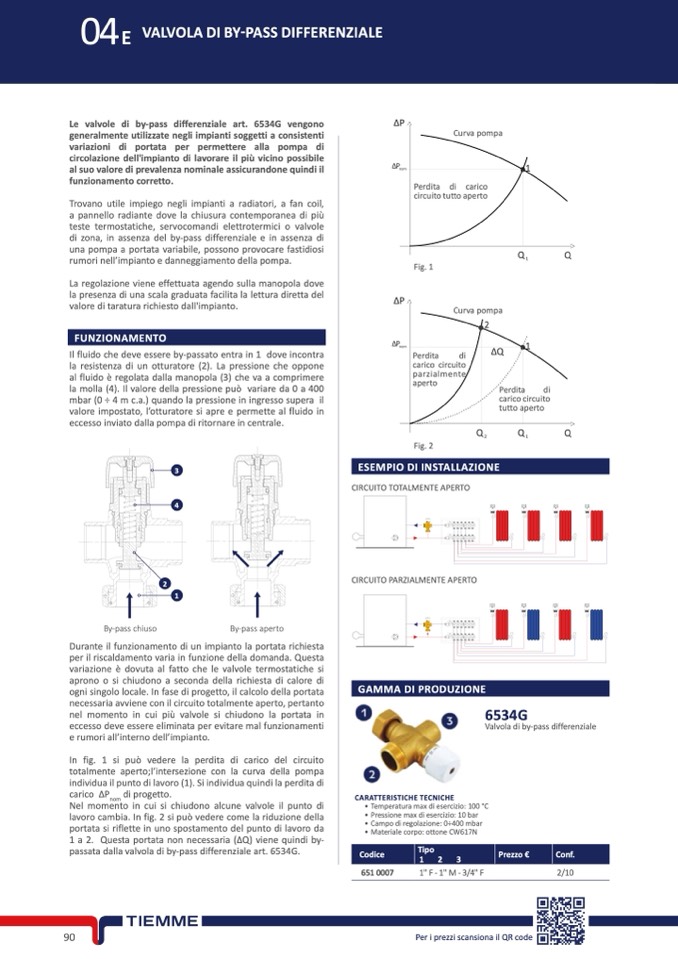

E VALVOLADIBY-PASSDIFFERENZIALE
Le valvole di by-pass differenziale art. 6534G vengono
generalmente utilizzate negli impianti soggetti a consistenti
variazioni di portata per permettere alla pompa di
circolazione dell'impianto di lavorare il più vicino possibile
al suo valore di prevalenza nominale assicurandone quindi il
funzionamento corretto.
Trovano utile impiego negli impianti a radiatori, a fan coil,
a pannello radiante dove la chiusura contemporanea di più
teste termostatiche, servocomandi elettrotermici o valvole
di zona, in assenza del by-pass differenziale e in assenza di
una pompa a portata variabile, possono provocare fastidiosi
rumori nell’impianto e danneggiamento della pompa.
La regolazione viene effettuata agendo sulla manopola dove
la presenza di una scala graduata facilita la lettura diretta del
valore di taratura richiesto dall'impianto.
FUNZIONAMENTO
Il fluido che deve essere by-passato entra in 1 dove incontra
la resistenza di un otturatore (2). La pressione che oppone
al fluido è regolata dalla manopola (3) che va a comprimere
la molla (4). Il valore della pressione pu
ò variare da 0 a 400
mbar (0 ÷ 4 m c.a.) quando la pressione in ingresso supera il
valore impostato, l’otturatore si apre e permette al fluido in
eccesso inviato dalla pompa di ritornare in centrale.
ΔP
ΔP
nom
ΔP
ΔP
nom
Q
2
Q
1
Q
ESEMPIO DI INSTALLAZIONE
CIRCUITO TOTALMENTE APERTO
CIRCUITO PARZIALMENTE APERTO
GAMMA DI PRODUZIONE
Fig. 1
1
Q
1
Q
2
1
Perdita
di
carico circuito
parzialmente
aperto
Curva pompa
Curva pompa
3
4
2
1
Fig. 2
ΔQ
Perdita
di
carico circuito
tutto aperto
By-pass chiuso
By-pass aperto
Durante il funzionamento di un impianto la portata richiesta
per il riscaldamento varia in funzione della domanda. Questa
variazione è dovuta al fatto che le valvole termostatiche si
aprono o si chiudono a seconda della richiesta di calore di
ogni singolo locale. In fase di progetto, il calcolo della portata
necessaria avviene con il circuito totalmente aperto, pertanto
nel momento in cui più valvole si chiudono la portata in
eccesso deve essere eliminata per evitare mal funzionamenti
e rumori all’interno dell’impianto.
In fig. 1 si può vedere la perdita di carico del circuito
totalmente aperto;l’intersezione con la curva della pompa
individua il punto di lavoro (1). Si individua quindi la perdita di
carico ΔP
nom
di progetto.
Nel momento in cui si chiudono alcune valvole il punto di
lavoro cambia. In fig. 2 si può vedere come la riduzione della
portata si riflette in uno spostamento del punto di lavoro da
1 a 2. Questa portata non necessaria (ΔQ) viene quindi by-
passata dalla valvola di by-pass differenziale art. 6534G.
6534G
CARATTERISTICHE TECNICHE
• Temperatura max di esercizio: 100 °C
• Pressione max di esercizio: 10 bar
• Campo di regolazione: 0÷400 mbar
• Materiale corpo: ottone CW617N
6510007
1"F-1"M-3/4"F
2/10
Valvola di by-pass differenziale
Codice
Tipo
Prezzo €
Conf.
1
2
3
90
Per i prezzi scansiona il QR code
Perdita di carico
circuito tutto aperto
