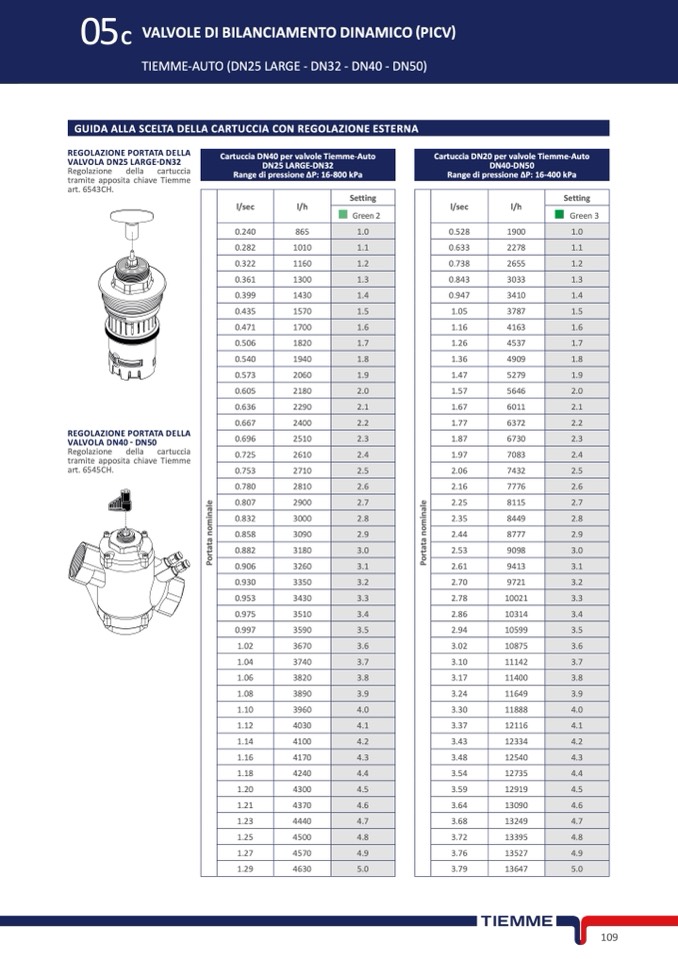

05
C VALVOLEDIBILANCIAMENTODINAMICO(PICV)
TIEMME-AUTO (DN25 LARGE - DN32 - DN40 - DN50)
GUIDA ALLA SCELTA DELLA CARTUCCIA CON REGOLAZIONE ESTERNA
REGOLAZIONE PORTATA DELLA
VALVOLA DN25 LARGE-DN32
Regolazione della cartuccia
tramite apposita chiave Tiemme
art. 6543CH.
Cartuccia DN40 per valvole Tiemme-Auto
DN25 LARGE-DN32
Range di pressione ΔP: 16-800 kPa
Setting
l/sec
l/h
Green 2
0.240
865
1.0
0.282
1010
1.1
0.322
1160
1.2
0.361
1300
1.3
0.399
1430
1.4
0.435
1570
1.5
0.471
1700
1.6
0.506
1820
1.7
0.540
1940
1.8
0.573
2060
1.9
0.605
2180
2.0
0.636
2290
2.1
0.667
2400
2.2
0.696
2510
2.3
0.725
2610
2.4
0.753
2710
2.5
0.780
2810
2.6
e
e
0.807
2900
2.7
l
a
n
i
l
a
n
i
0.832
3000
2.8
m
o
n
m
o
n
0.858
3090
2.9
a
t
a
t
a
t
a
t
0.882
3180
3.0
r
o
P
r
o
P
0.906
3260
3.1
0.930
3350
3.2
0.953
3430
3.3
0.975
3510
3.4
0.997
3590
3.5
1.02
3670
3.6
1.04
3740
3.7
1.06
3820
3.8
1.08
3890
3.9
1.10
3960
4.0
1.12
4030
4.1
1.14
4100
4.2
1.16
4170
4.3
1.18
4240
4.4
1.20
4300
4.5
1.21
4370
4.6
1.23
4440
4.7
1.25
4500
4.8
1.27
4570
4.9
1.29
4630
5.0
Cartuccia DN20 per valvole Tiemme-Auto
DN40-DN50
Range di pressione ΔP: 16-400 kPa
REGOLAZIONE PORTATA DELLA
VALVOLA DN40 - DN50
Regolazione della cartuccia
tramite apposita chiave Tiemme
art. 6545CH.
l/sec
l/h
0.528
1900
0.633
2278
0.738
2655
0.843
3033
0.947
3410
1.05
3787
1.16
4163
1.26
4537
1.36
4909
1.47
5279
1.57
5646
1.67
6011
1.77
6372
1.87
6730
1.97
7083
2.06
7432
2.16
7776
2.25
8115
2.35
8449
2.44
8777
2.53
9098
2.61
9413
2.70
9721
2.78
10021
2.86
10314
2.94
10599
3.02
10875
3.10
11142
3.17
11400
3.24
11649
3.30
11888
3.37
12116
3.43
12334
3.48
12540
3.54
12735
3.59
12919
3.64
13090
3.68
13249
3.72
13395
3.76
13527
3.79
13647
Setting
Green 3
1.0
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
2.0
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.9
3.0
3.1
3.2
3.3
3.4
3.5
3.6
3.7
3.8
3.9
4.0
4.1
4.2
4.3
4.4
4.5
4.6
4.7
4.8
4.9
5.0
109
