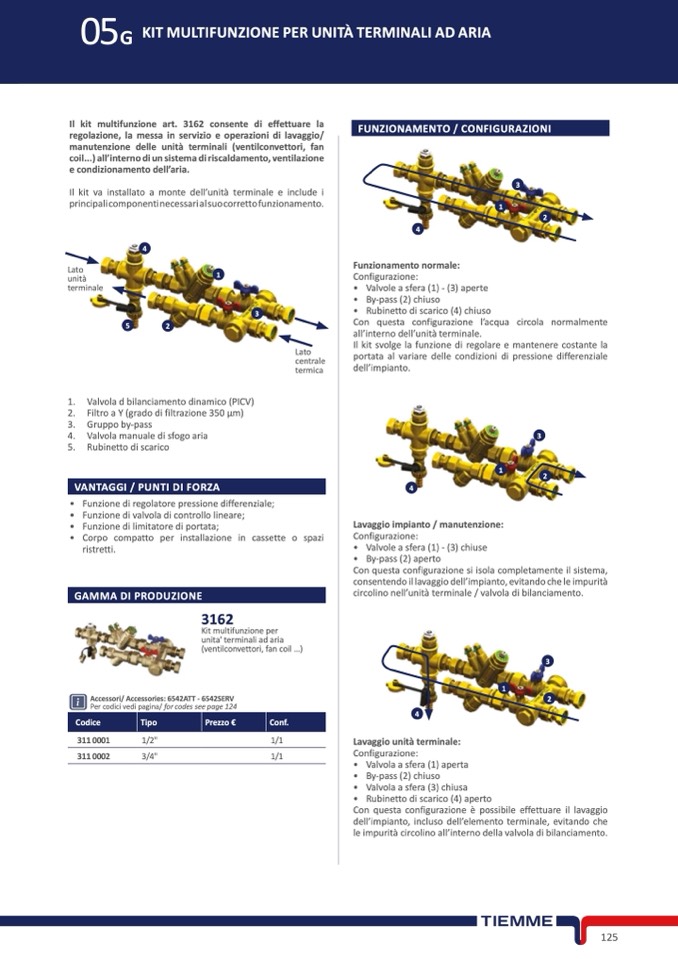

G KIT MULTIFUNZIONE PER UNITÀ TERMINALI AD ARIA

VANTAGGI / PUNTI DI FORZA

GAMMA DI PRODUZIONE

FUNZIONAMENTO / CONFIGURAZIONI

Codice

Tipo

Prezzo €

Conf.

Il kit multifunzione art. 3162 consente di effettuare la

regolazione, la messa in servizio e operazioni di lavaggio/

manutenzione delle unità terminali (ventilconvettori, fan

coil...) all’interno di un sistema di riscaldamento, ventilazione

e condizionamento dell’aria.

Il kit va installato a monte dell’unità terminale e include i

principali componenti necessari al suo corretto funzionamento.

3

1

2

Lato

unità

terminale

4

5

2

1

3

4

Funzionamento normale:

1. Valvola d bilanciamento dinamico (PICV)

2. Filtro a Y (grado di filtrazione 350 μm)

3. Gruppo by-pass

4. Valvola manuale di sfogo aria

5. Rubinetto di scarico

3

Per codici vedi pagina/ for codes see page 124

4

Lavaggio unità terminale:

3162

Lato

centrale

termica

Configurazione:

• Valvole a sfera (1) - (3) aperte

• By-pass (2) chiuso

• Rubinetto di scarico (4) chiuso

Con questa configurazione l’acqua circola normalmente

all’interno dell’unità terminale.

Il kit svolge la funzione di regolare e mantenere costante la

portata al variare delle condizioni di pressione differenziale

dell’impianto.

• Funzione di regolatore pressione differenziale;

• Funzione di valvola di controllo lineare;

• Funzione di limitatore di portata;

• Corpo compatto per installazione in cassette o spazi

ristretti.

Lavaggio impianto / manutenzione:

4

Configurazione:

• Valvole a sfera (1) - (3) chiuse

• By-pass (2) aperto

Con questa configurazione si isola completamente il sistema,

consentendo il lavaggio dell’impianto, evitando che le impurità

circolino nell’unità terminale / valvola di bilanciamento.

1

2

Accessori/ Accessories: 6542ATT - 6542SERV

1

3

2

Kit multifunzione per

unita' terminali ad aria

(ventilconvettori, fan coil ...)

311 0001

311 0002

1/2"

3/4"

1/1

1/1

Configurazione:

• Valvola a sfera (1) aperta

• By-pass (2) chiuso

• Valvola a sfera (3) chiusa

• Rubinetto di scarico (4) aperto

Con questa configurazione è possibile effettuare il lavaggio

dell’impianto, incluso dell’elemento terminale, evitando che

le impurità circolino all’interno della valvola di bilanciamento.

125
