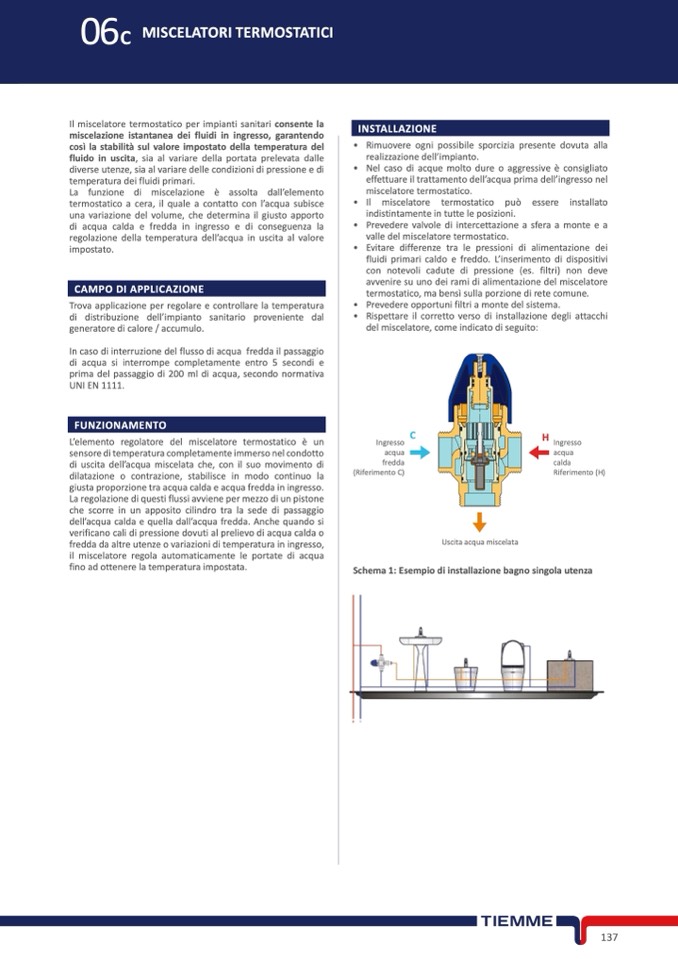

06
C MISCELATORITERMOSTATICI
INSTALLAZIONE
CAMPO DI APPLICAZIONE
FUNZIONAMENTO
z
e
z
e
0
)
Il miscelatore termostatico per impianti sanitari consente la
miscelazione istantanea dei fluidi in ingresso, garantendo
così la stabilità sul valore impostato della temperatura del
fluido in uscita, sia al variare della portata prelevata dalle
diverse utenze, sia al variare delle condizioni di pressione e di
temperatura dei fluidi primari.
La funzione di miscelazione è assolta dall’elemento
termostatico a cera, il quale a contatto con l’acqua subisce
una variazione del volume, che determina il giusto apporto
di acqua calda e fredda in ingresso e di conseguenza la
regolazione della temperatura dell’acqua in uscita al valore
impostato.
Trova applicazione per regolare e controllare la temperatura
di distribuzione dell’impianto sanitario proveniente dal
generatore di calore / accumulo.
In caso di interruzione del flusso di acqua fredda il passaggio
di acqua si interrompe completamente entro 5 secondi e
prima del passaggio di 200 ml di acqua, secondo normativa
UNI EN 1111.
L’elemento regolatore del miscelatore termostatico è un
sensore di temperatura completamente immerso nel condotto
di uscita dell’acqua miscelata che, con il suo movimento di
dilatazione o contrazione, stabilisce in modo continuo la
giusta proporzione tra acqua calda e acqua fredda in ingresso.
La regolazione di questi flussi avviene per mezzo di un pistone
che scorre in un apposito cilindro tra la sede di passaggio
• Rimuovere ogni possibile sporcizia presente dovuta alla
realizzazione dell’impianto.
• Nel caso di acque molto dure o aggressive è consigliato
effettuare il trattamento dell’acqua prima dell’ingresso nel
miscelatore termostatico.
• Il miscelatore termostatico può essere installato
indistintamente in tutte le posizioni.
• Prevedere valvole di intercettazione a sfera a monte e a
valle del miscelatore termostatico.
• Evitare differenze tra le pressioni di alimentazione dei
fluidi primari caldo e freddo. L’inserimento di dispositivi
con notevoli cadute di pressione (es. filtri) non deve
avvenire su uno dei rami di alimentazione del miscelatore
termostatico, ma bensì sulla porzione di rete comune.
• Prevedere opportuni filtri a monte del sistema.
• Rispettare il corretto verso di installazione degli attacchi
dell’acqua calda e quella dall’acqua fredda. Anche quando si
verificano cali di pressione dovuti al prelievo di acqua calda o
fredda da altre utenze o variazioni di temperatura in ingresso,
il miscelatore regola automaticamente le portate di acqua
fino ad ottenere la temperatura impostata.
Uscita acqua miscelata
Size
(126)
del miscelatore, come indicato di seguito:
Ingresso
C
acqua
fredda
(Riferimento C)
H
Ingresso
acqua
calda
Riferimento (H)
Schema 1: Esempio di installazione bagno singola utenza
137
