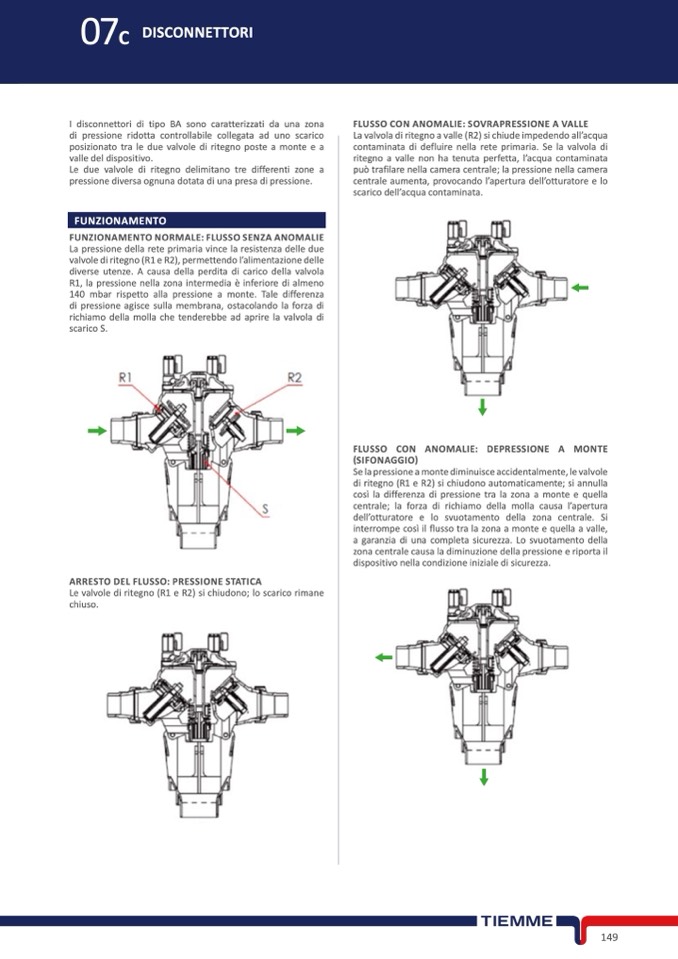

DISCONNETTORI

FUNZIONAMENTO

I disconnettori di tipo BA sono caratterizzati da una zona

di pressione ridotta controllabile collegata ad uno scarico

posizionato tra le due valvole di ritegno poste a monte e a

valle del dispositivo.

Le due valvole di ritegno delimitano tre differenti zone a

pressione diversa ognuna dotata di una presa di pressione.

FUNZIONAMENTO NORMALE: FLUSSO SENZA ANOMALIE

La pressione della rete primaria vince la resistenza delle due

valvole di ritegno (R1 e R2), permettendo l’alimentazione delle

diverse utenze. A causa della perdita di carico della valvola

R1, la pressione nella zona intermedia

è inferiore di almeno

140 mbar rispetto alla pressione a monte. Tale differenza

di pressione agisce sulla membrana, ostacolando la forza di

richiamo della molla che tenderebbe ad aprire la valvola di

scarico S.

FLUSSO CON ANOMALIE: SOVRAPRESSIONE A VALLE

La valvola di ritegno a valle (R2) si chiude impedendo all’acqua

contaminata di defluire nella rete primaria. Se la valvola di

ritegno a valle non ha tenuta perfetta, l’acqua contaminata

può trafilare nella camera centrale; la pressione nella camera

centrale aumenta, provocando l’apertura dell’otturatore e lo

scarico dell’acqua contaminata.

ARRESTO DEL FLUSSO: PRESSIONE STATICA

Le valvole di ritegno (R1 e R2) si chiudono; lo scarico rimane

chiuso.

FLUSSO CON ANOMALIE: DEPRESSIONE A MONTE

(SIFONAGGIO)

Se la pressione a monte diminuisce accidentalmente, le valvole

di ritegno (R1 e R2) si chiudono automaticamente; si annulla

così la differenza di pressione tra la zona a monte e quella

centrale; la forza di richiamo della molla causa l’apertura

dell’otturatore e lo svuotamento della zona centrale. Si

interrompe così il flusso tra la zona a monte e quella a valle,

a garanzia di una completa sicurezza. Lo svuotamento della

zona centrale causa la diminuzione della pressione e riporta il

dispositivo nella condizione iniziale di sicurezza.
