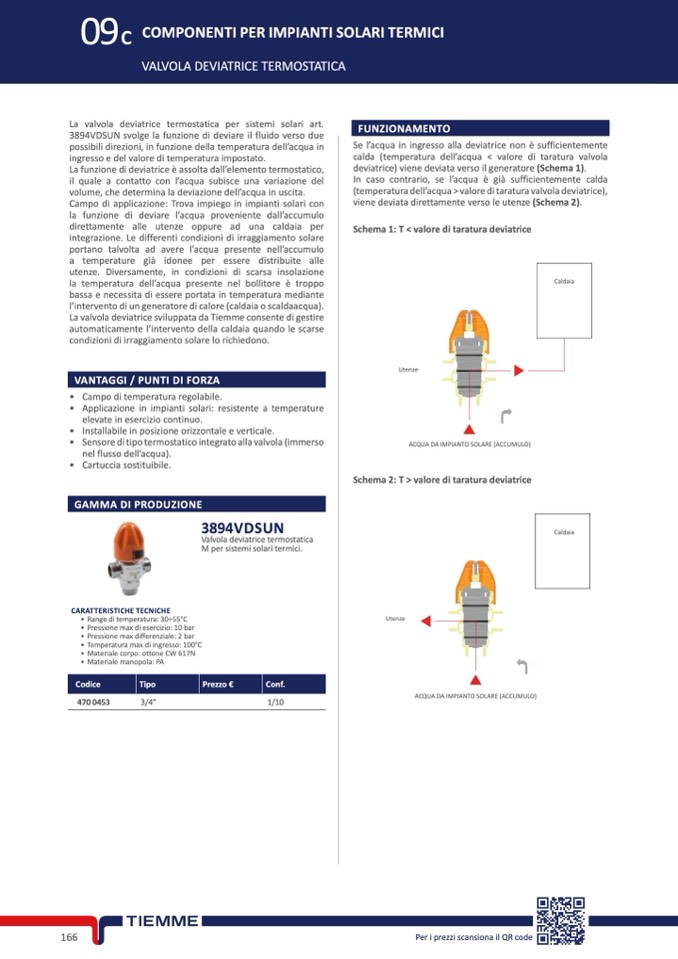

VALVOLA DEVIATRICE TERMOSTATICA
La valvola deviatrice termostatica per sistemi solari art.
3894VDSUN svolge la funzione di deviare il fluido verso due
possibili direzioni, in funzione della temperatura dell’acqua in
ingresso e del valore di temperatura impostato.
La funzione di deviatrice è assolta dall’elemento termostatico,
il quale a contatto con l’acqua subisce una variazione del
volume, che determina la deviazione dell’acqua in uscita.
Campo di applicazione: Trova impiego in impianti solari con
la funzione di deviare l’acqua proveniente dall’accumulo
direttamente alle utenze oppure ad una caldaia per
integrazione. Le differenti condizioni di irraggiamento solare
portano talvolta ad avere l’acqua presente nell’accumulo
a temperature già idonee per essere distribuite alle
utenze. Diversamente, in condizioni di scarsa insolazione
la temperatura dell’acqua presente nel bollitore
è troppo
bassa e necessita di essere portata in temperatura mediante
l’intervento di un generatore di calore (caldaia o scaldaacqua).
La valvola deviatrice sviluppata da Tiemme consente di gestire
automaticamente l’intervento della caldaia quando le scarse
condizioni di irraggiamento solare lo richiedono.
VANTAGGI / PUNTI DI FORZA
• Campo di temperatura regolabile.
• Applicazione in impianti solari: resistente a temperature
elevate in esercizio continuo.
• Installabile in posizione orizzontale e verticale.
• Sensore di tipo termostatico integrato alla valvola (immerso
nel flusso dell’acqua).
• Cartuccia sostituibile.
GAMMA DI PRODUZIONE
CARATTERISTICHE TECNICHE
• Range di temperatura: 30÷55°C
• Pressione max di esercizio: 10 bar
• Pressione max differenziale: 2 bar
• Temperatura max di ingresso: 100°C
• Materiale corpo: ottone CW 617N
• Materiale manopola: PA
470 0453
3/4”
1/10
FUNZIONAMENTO
Se l’acqua in ingresso alla deviatrice non è sufficientemente
calda (temperatura dell’acqua < valore di taratura valvola
deviatrice) viene deviata verso il generatore (Schema 1).
In caso contrario, se l’acqua è già sufficientemente calda
(temperatura dell’acqua > valore di taratura valvola deviatrice),
viene deviata direttamente verso le utenze (Schema 2).
Schema 1: T < valore di taratura deviatrice
Utenze
ACQUA DA IMPIANTO SOLARE (ACCUMULO)
Schema 2: T > valore di taratura deviatrice
3894VDSUN
Valvola deviatrice termostatica
M per sistemi solari termici.
Utenze
Codice
Tipo
Prezzo €
Conf.
ACQUA DA IMPIANTO SOLARE (ACCUMULO)
166
Per i prezzi scansiona il QR code
Caldaia
Caldaia
